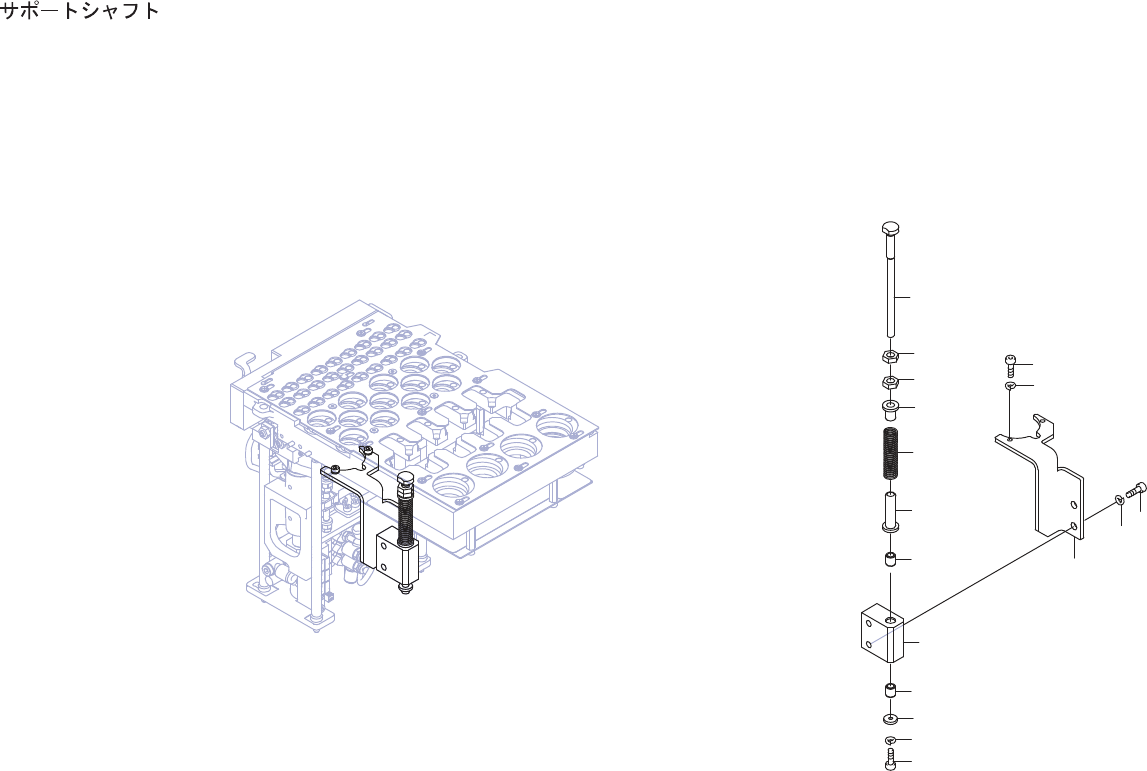

SUPPORT SHAFT
2UGKMX000800
134
PTS-NADXHD-06
SUPPORT SHAFT
サポートシャフト
2UGKMX000800
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGKMX013400
1
BKT
ＢＫＴ
2
H54255
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X015(3
ｶ
ｼﾛ
)
3
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
4
2MGKMX009600
1
HOLDER
ホルダ
5
H5427B
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3
ｶｼﾛ
)
6
W1106E
2
WASHER, LOCK
ワッシャ スプリング
5M/M(3
ｶ
ｼﾛ
)
7
H49027
2
BEARING, DRY
ベアリング ドライ
K5B0508
8
H54252
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
9
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
10
W60579
1
WASHER
ワッシャ
WSSM10-3-2
11
2MGKMX012700
1
GUIDE, SPRING
ガイド スプリング
12
2MGKMX010000
1
SPRING
スプリング
13
2MGKMX012600
1
GUIDE, SPRING
ガイド スプリング
14
N1079Z
2
NUT, HEX
ナット 六角
M06 3
ｼｭ
(3
ｶ
ｼﾛ
)
15
2MGKMX010100
1
SHAFT
シャフト
