134 Atiestatana uz rūpncas iestatjumiem 3 sec Ieslēdzot: 3 sekundes turiet nospiestus taustiņus „Exit” (Iziet), „UP” (Uz augšu) un „DOWN” (Uz leju) Instrumentu atpazana un pārslodzes ierobežojums WT 1 un WT 1H ir a…
133
2
1
3
Piemērs

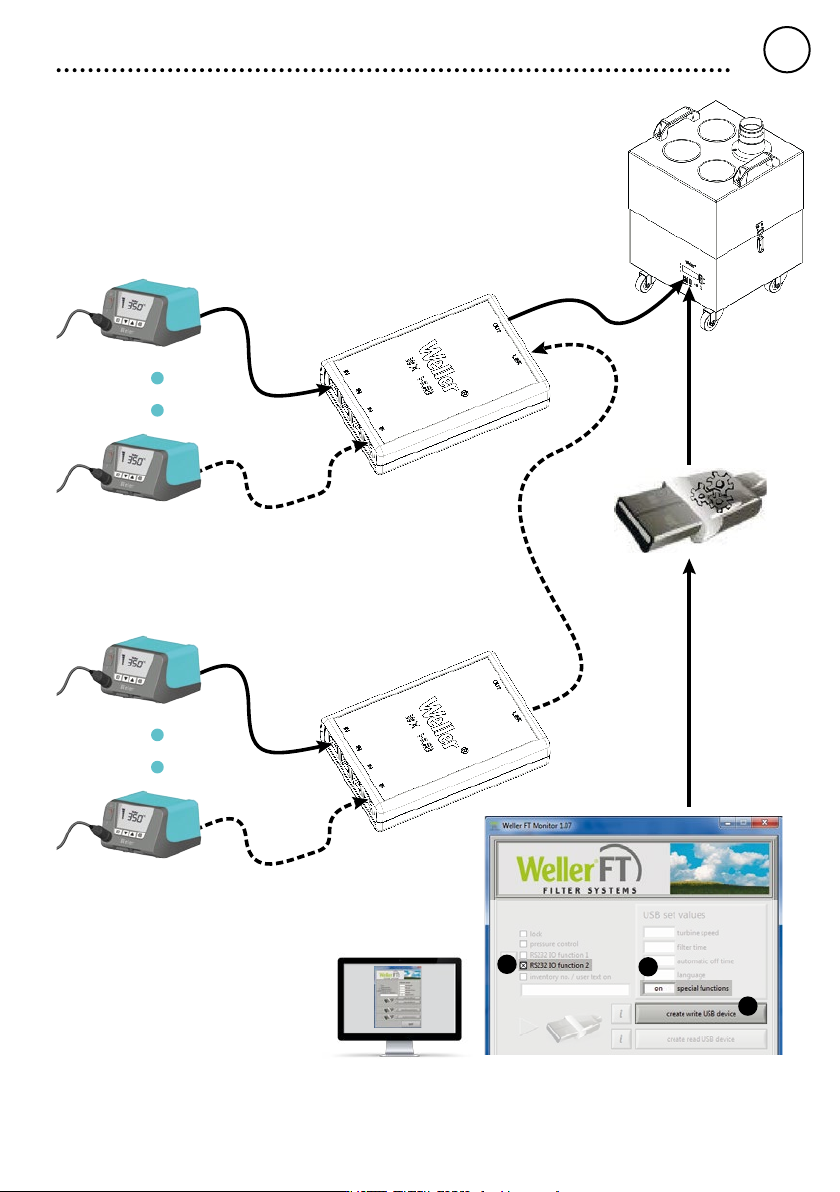

„ZeroSmog” (Bez smoga) izejas kongurācija
LV
LATVISKI
134
Atiestatana uz rūpncas iestatjumiem
3
sec
Ieslēdzot: 3 sekundes turiet nospiestus taustiņus „Exit” (Iziet), „UP” (Uz augšu) un „DOWN” (Uz leju)
Instrumentu atpazana un pārslodzes ierobežojums
WT 1 un WT 1H ir aprīkoti ar automātisku instrumentu atpazīšanu, kas attiecīgajam pievienotajam instrumentam pielāgo
atbilstošos regulēšanas parametrus.
Lai novērstu stacijas pārslodzi, tiek atbalstīti tikai savietojami instrumenti:
WT 1 max. 90 W:
WSP 80, WP 80, WTP 90, WP 65, WST 82, WSB 80, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75
WT 1H max. 150 W (200 W):
WSP 80, WP 80, WTP 90, WP 120, WSP 150, WP 200*,
WP 65, WST 80, WSB 80, WSB 150, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75
*maksimālā jauda 150 Watt
Potenciālu izldzināanas pieslēgvieta
a
b
c
d
Dažādi pāriestatot 3,5 mm pārslēgšanās savienojumu, iespējami četri varianti:
a iezemēts bez spraudņa (izsūtīšanas stāvoklis);
b Potenciālu
izlīdzināšanas
pieslēgvieta
ar spraudni, izlīdzinātājvadību vidējā kontaktligzdā;
c bezpotenciāla ar spraudni;
d iezemēts ar
drošinātāju
ar spraudni un ielodētu pretestību. Iezemēšana ar
izvēlēto pretestības vērtību.
LV
LATVISKI
135
Lodēana un izlodēana
Veiciet lodēšanu saskaņā ar pieslēgtā lodāmura lietošanas pamācību.
Apieanās ar lodgalvām
• Pirmajā uzkarsēšanas reizē pārklājiet selektīvo un ar alvu
pārklājamo lodgalvu ar lodalvu. Tādējādi noņemsiet oksīda
kārtiņas un netīrumus, kas uz lodgalvas veidojušies
uzglabāšanas laikā.
• Lodēšanas pārtraukumu laikā un pirms lodāmura
nolikšanas raugiet, lai lodēšanas uzgalis būtu labi alvots.
• Neizmantojiet pārāk kodīgus plūstamības līdzekļus.
• Vienmēr raugiet, lai lodgalvas būtu pareizi novietotas.
• Izvēlieties iespējami zemāku darba temperatūru.
• Darbam izvēlieties lielāko iespējamo lodgalvas formu.
Pamata nosacījums: aptuveni vienā lielumā ar lodēšanas
laukumu.
• Raugiet, lai siltumpārnese no lodgalvas uz lodēšanas vietu
notiktu lielā platībā; šim nolūkam rūpīgi pārklājiet lodgalvu
ar alvu.
• Ilgāku darba pārtraukumu laikā izslēdziet lodēšanas
sistēmu vai arī izmantojiet „Weller” piedāvāto temperatūras
samazināšanas funkciju izmantošanas pārtraukumu laikā.
• Pirms lodāmura novietošanas ilgākai uzglabāšanai
pārklājiet lodgalvu ar lodalvu.
• Lieciet lodalvu tieši uz lodējamās vietas, nevis uz
lodgalvas.
• Lodēšanas uzgaļu maiņai izmantojiet piemērotus
darbarīkus.
• Nespiediet lodgalvu ar spēku.
Norāde
izmantojot citas lodgalvas formas.
Paziņojumi par traucējumiem un traucējumu novērana
Paziņojums/pazme Iespējamais iemesls Veicamā darbba
• Rādı
jums „- - -“ • Instruments nav atpazı
ts
• Instruments bojāts
• Instruments nav savietojams
• Pārbaudiet instrumenta pieslēgumu
iekārtai
• Pārbaudiet pieslēgto instrumentu
• Nedarbojas displejs (displejs
izslēgts)
• Nav strāvas • Ieslēdziet elektriskās barošanas slēdzi
• Pārbaudiet spriegumu
• Pārbaudiet iekārtas drošinātājus
• OFF • Stacija ir „Standby” (Gaidstāve) vai „OFF”
(Izslēgt) režīmā
• Atkārtoti aktivizējiet lodēšanas instrumen-
tu ar taustiņu „UP” (Uz augšu) vai „Down”
(Uz leju)
• Instruments nesilst • Stacija ir „Standby” (Gaidstāve) vai „OFF”
(Izslēgt) režīmā
• Pakustiniet virzuli
• Atkārtoti aktivizējiet lodēšanas instrumen-
tu ar taustiņu „UP” (Uz augšu) vai „Down”
(Uz leju)
• Temperatūra rādījums
displejā
• Instruments nesilst
• Apsildes bojājums • Pārbaudiet/nomainiet lodāmuru
• Stacija nedarbojas kā ierasts • Parametrs ir pāriestatīts • Atiestatiet stacijas rūpnīcas iestatījumus
• Nav iespējams veikt
iestatījumu izmaiņas
• Iekārta bloķēta • Iekārtas atbloķēšana
• „Zero Smog” nesāk darbu • Nav strāvas
• Nav signāla
• Pārbaudiet strāvas tīkla padevi
• Pārbaudiet saskarnes vadojumu
• Pārbaudiet saskarnes iestatījumus
LV
LATVISKI
