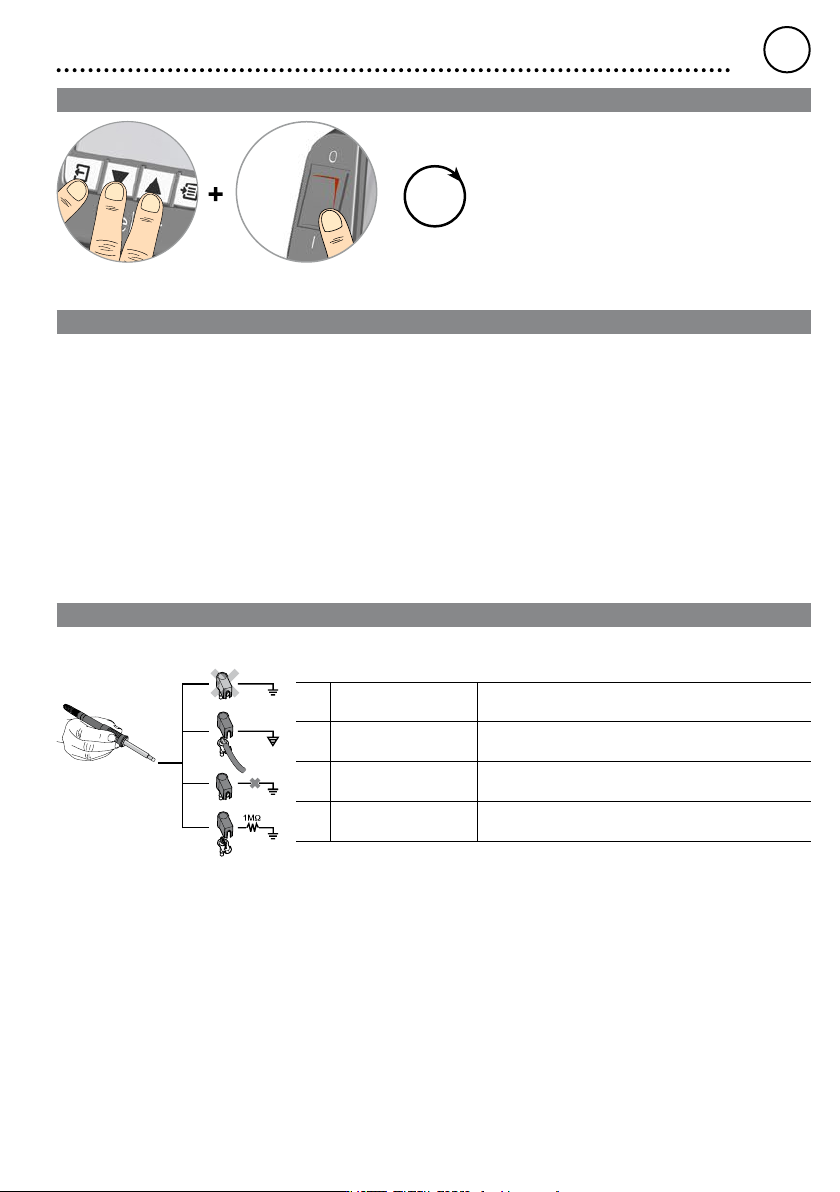

8 Zurücksetzen auf Werkseinstellungen 3 sec Beim Einschalten: Exit, UP und DOWN 3 Sekunden drücken Werkzeugerkennung und Überlastbegrenzung Die WT 1 und WT 1H verfügen über eine automatische Werkzeugerkennung die dem jew…
7
2
1
3
Beispiel
Konguration ZeroSmog Ausgang
DE
DEUTSCH
8
Zurücksetzen auf Werkseinstellungen
3
sec
Beim Einschalten: Exit, UP und DOWN 3 Sekunden drücken
Werkzeugerkennung und Überlastbegrenzung
Die WT 1 und WT 1H verfügen über eine automatische Werkzeugerkennung die dem jeweilig angeschlossenen Werkzeug die
entsprechenden Regelparameter zuordnet.
Um eine Überlastung einer Station zu vermeiden, werden nur kompatible Werkzeuge unterstützt:
WT 1 max. 90 W:
WSP 80, WP 80, WTP 90, WP 65, WST 82, WSB 80, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75
WT 1H max. 150 W (200 W):
WSP 80, WP 80, WTP 90, WP 120, WSP 150, WP 200*,
WP 65, WST 80, WSB 80, WSB 150, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75
*maximale Leistung 150 Watt
Potentialausgleich
a
b
c
d
Durch unterschiedliche Schaltung der 3,5 mm Schaltklinkenbuchse sind 4 Varianten
möglich:
a Hart geerdet Ohne Stecker (Auslieferungszustand).
b Potentialausgleich Mit Stecker, Ausgleichsleitung am Mittelkontakt.
c Potentialfrei Mit Stecker
d Weich geerdet Mit Stecker und eingelötetem Widerstand. Erdung
über den gewählten Widerstand
DE
DEUTSCH
9
Löten und Entlöten
Führen Sie die Lötarbeiten gemäß der Betriebsanleitung Ihres angeschlossenen Lötwerkzeuges durch.
Behandlung der Lötspitzen
• Benetzen Sie beim ersten Aufheizen die selektive und
verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte
Oxydschichten und Unreinheiten der Lötspitze.
• Achten Sie bei Lötpausen und vor dem Ablegen des
Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.
• Verwenden Sie keine zu aggressiven Flussmittel.
• Achten Sie immer auf den ordnungsgemäßen Sitz der
Lötspitzen.
• Wählen Sie die Arbeitstemperatur so niedrig wie möglich.
• Wählen Sie die für die Anwendung größtmögliche
Lötspitzenform
Daumenregel: ca. so groß wie das Lötpad.
• Sorgen Sie für einen großächigen Wärmeübergang
zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze
gut verzinnen.
• Schalten Sie bei längeren Arbeitspausen das Lötsystem
aus oder verwenden Sie die Weller Funktion zur
Temperaturabsenkung bei Nichtgebrauch.
• Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben
für längere Zeit ablegen.
• Geben Sie das Lot direkt auf die Lötstelle, nicht auf die
Lötspitze.
• Wechseln Sie die Lötspitzen mit dem dazugehörigen
Werkzeug.
• Üben Sie keine mechanische Kraft auf die Lötspitze aus.
Hinweis
Die Steuergeräte wurden für eine mittlere Lötspitzen-
größe justiert. Abweichungen durch Spitzenwechsel
oder der Verwendung von anderen Spitzenformen
können entstehen.
Fehlermeldungen und Fehlerbehebung
Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe
• Anzeige „- - -“ • Werkzeug wurde nicht erkannt
• Werkzeug defekt
• Werkzeug nicht kompatibel
• Anschluss des Werkzeugs am Gerät
überprüfen
• Angeschlossenes Werkzeug überprüfen
• Keine Displayfunktion
(Display aus)
• Keine Netzspannung vorhanden • Netzschalter einschalten
• Netzspannung überprüfen
• Gerätesicherung überprüfen
• OFF • Station bendet sich im Standby oder
OFF Modus
• Mit den Tasten UP oder Down Lötwerk-
zeug wieder aktivieren
• Werkzeug bleibt kalt • Station bendet sich im Standby oder
OFF Modus
• Kolben bewegen
• Mit den Tasten UP oder Down Lötwerk-
zeug wieder aktivieren
• Temperaturanzeige im
Display
• Werkzeug bleibt kalt
• Heizung defekt • Lötwerkzeug prüfen / ersetzen
• Station funktioniert nicht wie
gewohnt
• Parameter verstellt • Station Zurücksetzen auf Werkseinstellun-
gen
• Einstellungsänderungen nicht
möglich
• Station verriegelt • Station entriegeln
• Zero Smog läuft nicht an • Keine Netzspannung vorhanden
• Kein Signal vorhanden
• Netzversorgung prüfen
• Schnittstellenverkabelung prüfen
• Einstellungen Schnittstelle prüfen
