OI_WT1_WT1H_supplementary.pdf - 第49页

49 2 1 3 V oorbeeld Conguratie ZeroSmog uitgang NL NEDERLA NDS

100%1 / 178
48
Menu 2
Door het lang indrukken (3 sec) van de menutoets gaat u naar het menu 2
Vaste temperaturen
Activering van de 2 individueel instelbare vaste temperaturen.
Optie Beschrijving
ON Vaste temperaturen geactiveerd
OFF Vaste temperaturen gedeactiveerd (fabrieksinstelling)
Zijn de vaste temperaturen geactiveerd, dan kunnen deze met de UP- end DOWN-toetsen gekozen en
veranderd worden.
Achtergrondverlichting
Optie Beschrijving
0-100% LCD-helderheid (fabrieksinstelling 80%)
Potentiaalvrije schakeluitgang
Keuze van Zero Smog uitgang of robotuitgang
Optie Beschrijving
ES FE Zero Smog uitgang geactiveerd (fabrieksinstelling)
ES rob Robotuitgang geactiveerd
Gevoeligheid
Optie Beschrijving
1
Ongevoelig – reageert op sterke (lange) beweging
2
3 Standaard (fabrieksinstelling)
4
5 Gevoelig - reageert op lichte (korte) beweging
NL
NEDERLANDS
1
3
2
5
4
49
2
1
3

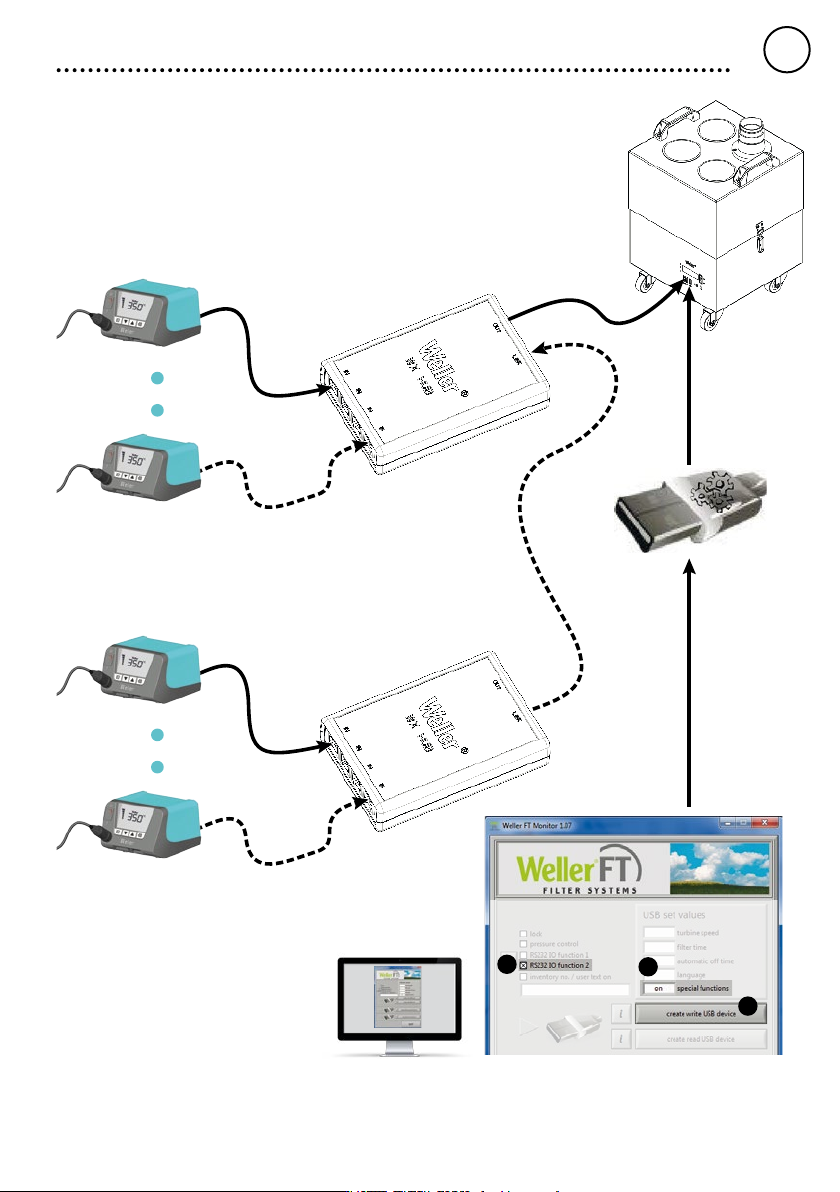

Voorbeeld
Conguratie ZeroSmog uitgang
NL
NEDERLANDS
50
Resetten naar fabrieksinstellingen
3
sec
Bij het inschakelen: Exit, UP en DOWN 3 seconden indrukken
Gereedschapsherkenning en overbelastingsbegrenzing
De WT 1 en WT 1H beschikken over een automatische gereedschapsherkenning die aan het aangesloten gereedschap de
desbetreffende regelparameters toewijst.
Om een overbelasting van een station te vermijden, worden alleen compatibele gereedschappen ondersteund:
WT 1 max. 90 W:
WSP 80, WP 80, WTP 90, WP 65, WST 82, WSB 80, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75
WT 1H max. 150 W (200 W):
WSP 80, WP 80, WTP 90, WP 120, WSP 150, WP 200*,
WP 65, WST 80, WSB 80, WSB 150, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75
*Maximaal vermogen 150 Watt
Potentiaalvereffening
a
b
c
d
Door verschillende beschakeling van de 3,5 mm schakelstekkerbus zijn er 4 varianten
mogelijk:
a Hard geaard zonder stekker (toestand bij levering).
b Potentiaalvereffening met stekker, vereffeningsleiding aan het middelste
contact
c Potentiaalvrij met stekker
d Zacht geaard met stekker en ingesoldeerde weerstand. Aarding via
de gekozen weerstand.
NL
NEDERLANDS
