9 Löten und Entlöten Führen Sie die Lötarbeiten gemäß der Betriebsanleitung Ihres angeschlossenen Lötwerkzeuges durch. Behandlung der Lötspitzen • Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitz…
8
Zurücksetzen auf Werkseinstellungen
3
sec
Beim Einschalten: Exit, UP und DOWN 3 Sekunden drücken
Werkzeugerkennung und Überlastbegrenzung
Die WT 1 und WT 1H verfügen über eine automatische Werkzeugerkennung die dem jeweilig angeschlossenen Werkzeug die
entsprechenden Regelparameter zuordnet.
Um eine Überlastung einer Station zu vermeiden, werden nur kompatible Werkzeuge unterstützt:
WT 1 max. 90 W:
WSP 80, WP 80, WTP 90, WP 65, WST 82, WSB 80, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75
WT 1H max. 150 W (200 W):
WSP 80, WP 80, WTP 90, WP 120, WSP 150, WP 200*,
WP 65, WST 80, WSB 80, WSB 150, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75
*maximale Leistung 150 Watt
Potentialausgleich
a
b
c
d
Durch unterschiedliche Schaltung der 3,5 mm Schaltklinkenbuchse sind 4 Varianten
möglich:
a Hart geerdet Ohne Stecker (Auslieferungszustand).
b Potentialausgleich Mit Stecker, Ausgleichsleitung am Mittelkontakt.
c Potentialfrei Mit Stecker
d Weich geerdet Mit Stecker und eingelötetem Widerstand. Erdung
über den gewählten Widerstand
DE
DEUTSCH
9
Löten und Entlöten
Führen Sie die Lötarbeiten gemäß der Betriebsanleitung Ihres angeschlossenen Lötwerkzeuges durch.
Behandlung der Lötspitzen
• Benetzen Sie beim ersten Aufheizen die selektive und
verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte
Oxydschichten und Unreinheiten der Lötspitze.
• Achten Sie bei Lötpausen und vor dem Ablegen des
Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.
• Verwenden Sie keine zu aggressiven Flussmittel.
• Achten Sie immer auf den ordnungsgemäßen Sitz der
Lötspitzen.
• Wählen Sie die Arbeitstemperatur so niedrig wie möglich.
• Wählen Sie die für die Anwendung größtmögliche
Lötspitzenform
Daumenregel: ca. so groß wie das Lötpad.
• Sorgen Sie für einen großächigen Wärmeübergang
zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze
gut verzinnen.
• Schalten Sie bei längeren Arbeitspausen das Lötsystem
aus oder verwenden Sie die Weller Funktion zur
Temperaturabsenkung bei Nichtgebrauch.
• Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben
für längere Zeit ablegen.
• Geben Sie das Lot direkt auf die Lötstelle, nicht auf die
Lötspitze.
• Wechseln Sie die Lötspitzen mit dem dazugehörigen
Werkzeug.
• Üben Sie keine mechanische Kraft auf die Lötspitze aus.
Hinweis
Die Steuergeräte wurden für eine mittlere Lötspitzen-
größe justiert. Abweichungen durch Spitzenwechsel
oder der Verwendung von anderen Spitzenformen
können entstehen.
Fehlermeldungen und Fehlerbehebung
Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe
• Anzeige „- - -“ • Werkzeug wurde nicht erkannt
• Werkzeug defekt
• Werkzeug nicht kompatibel
• Anschluss des Werkzeugs am Gerät
überprüfen
• Angeschlossenes Werkzeug überprüfen
• Keine Displayfunktion
(Display aus)
• Keine Netzspannung vorhanden • Netzschalter einschalten
• Netzspannung überprüfen
• Gerätesicherung überprüfen
• OFF • Station bendet sich im Standby oder
OFF Modus
• Mit den Tasten UP oder Down Lötwerk-
zeug wieder aktivieren
• Werkzeug bleibt kalt • Station bendet sich im Standby oder
OFF Modus
• Kolben bewegen
• Mit den Tasten UP oder Down Lötwerk-
zeug wieder aktivieren
• Temperaturanzeige im
Display
• Werkzeug bleibt kalt
• Heizung defekt • Lötwerkzeug prüfen / ersetzen
• Station funktioniert nicht wie
gewohnt
• Parameter verstellt • Station Zurücksetzen auf Werkseinstellun-
gen
• Einstellungsänderungen nicht
möglich
• Station verriegelt • Station entriegeln
• Zero Smog läuft nicht an • Keine Netzspannung vorhanden
• Kein Signal vorhanden
• Netzversorgung prüfen
• Schnittstellenverkabelung prüfen
• Einstellungen Schnittstelle prüfen
DE
DEUTSCH
10

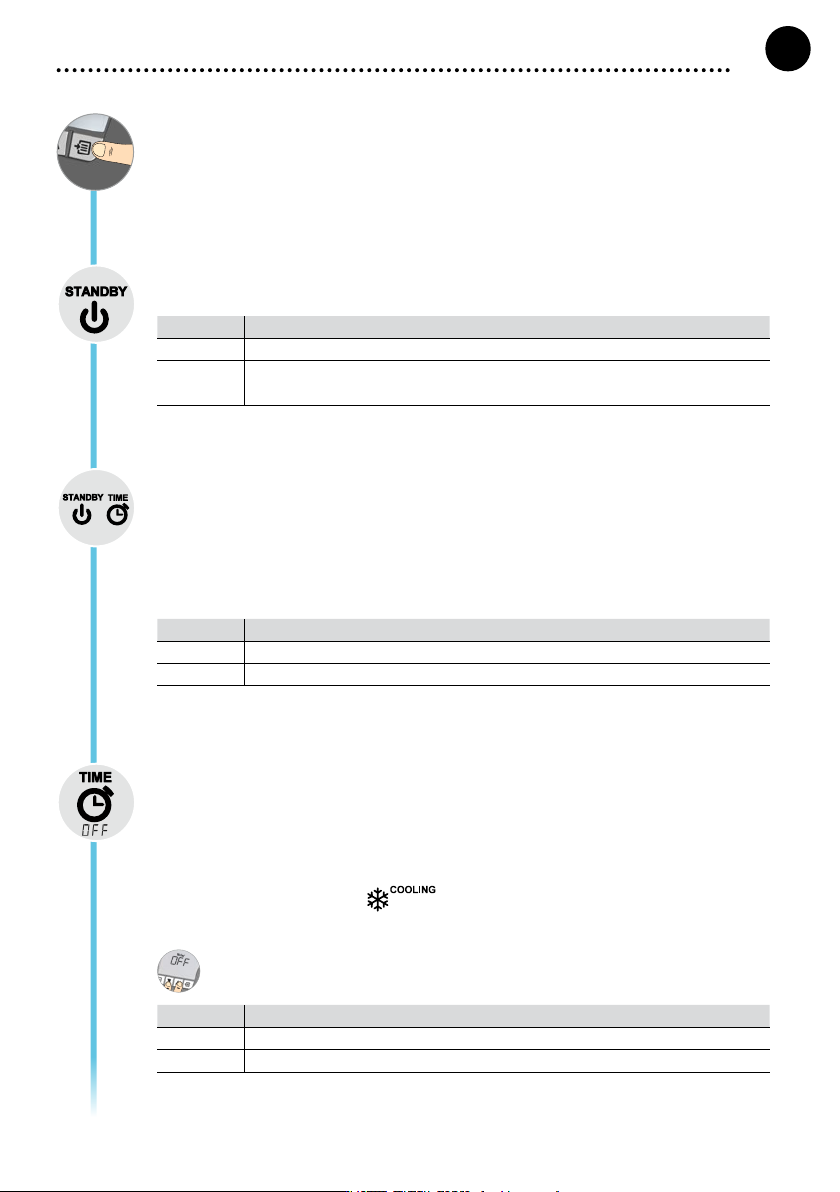

Menu 1
Pressing the Menu button takes you to menu 1
Standby Temp.
The standby temperature is a preset value to which a soldering tool is adjusted when not in use.
Option Description
OFF Standby deactivated (factory setting 180°C (360°F)
100-300 °C
200-600 °F
Standby Temp., Individually adjustable
Standby time (temperature deactivation)
On soldering tools with a usage sensor in the handle, the soldering tool is adjusted to the standby tem-
perature after the preset standby time if not in use. The sensor integrated in the tool detects changes
in status and deactivates standby mode as soon as the tool is moved.
On soldering tools without a usage sensor, the soldering tool is adjusted to the standby temperature
after the preset standby time if no soldering process is being performed.
Pressing the UP and DOWN buttons exits standby mode.
Option Description
OFF Standby deactivated (factory setting 2 min)
1-99 min Standby Time, Individually adjustable
OFF time
If the soldering tool is not in use, the heating for the soldering tool is deactivated after the OFF time
elapses. Temperature deactivation is performed independently of the set standby function. The actual
temperature is indicated by ashing LED and serves as a residual heat display. The display reads
„OFF“.
While the soldering tool cools, the residual heat is displayed.
Cooling also ashes in the display.
As soon as the temperature falls below 50 °C (122 °F), OFF appears in the display and the backligh-
ting is deactivated.
Pressing the UP and DOWN buttons at the same time exits OFF mode.
Option Description
OFF OFF time Deactivated (factory setting 10 min)
1-999 min OFF time, Individually adjustable
GB
ENGLISH
