72 Juottaminen ja juotoksen irrottaminen Suorita juotostyöt kytketyn juotostyökalun käyttöohjeiden mukaan. Juotoskärkien käsittely • Kostuta ensimmäisen kuumennuksen yhteydessä selektiivinen ja tinattava juotoskärki juot…

Palauttaminen tehdasasetuksiin

sec

Päällekytkennän yhteydessä: Paina Exit, UP ja DOWN 3 sekunnin ajan

Työkalun tunnistus ja ylikuormitusrajoitus

WT 1 ja WT 1H on varustettu automattisella työkalutunnistuksella, joka kohdentaa vastaavat säätöparametrit kulloinkin kytke-

tylle työkalulle.

Aseman ylikuormituksen estämiseksi ne tukevat vain yhteensopivia työkaluja:

WT 1 max. 90 W:

WSP 80, WP 80, WTP 90, WP 65, WST 82, WSB 80, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75

WT 1H max. 150 W (200 W):

WSP 80, WP 80, WTP 90, WP 120, WSP 150, WP 200*,

WP 65, WST 80, WSB 80, WSB 150, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75

*enimmäisteho 150 Watt

Potentiaalin tasaus

3,5 mm jakkikoskettimen erilaisilla kytkennöillä on mahdollista tehdä 4 vaihtoehtoista

versiota:

a Kova maadoitus ilman pistoketta (toimitustila).

b Potentiaalin tasaus pistokkeella, tasausjohto keskikoskettimessa.

c Potentiaaliton pistokkeella

d Pehmeä maadoitus pistokkeella ja kiinnijuotetulla vastuksella. Maadoitus

valitun vastuksen kautta.

SUOMI

Juottaminen ja juotoksen irrottaminen

Suorita juotostyöt kytketyn juotostyökalun käyttöohjeiden mukaan.

Juotoskärkien käsittely

• Kostuta ensimmäisen kuumennuksen yhteydessä

selektiivinen ja tinattava juotoskärki juotteella. Tämä

poistaa juotoskärjestä varastoinnin takia muodostuneet

oksidikerrokset ja epäpuhtaudet.

• Huolehdi työtaukojen yhteydessä ja ennen juotoskolvin

syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.

• Älä käytä liian syövyttäviä juoksutteita.

• Huolehdi aina siitä, että juotoskärjet on kiinnitetty

asianmukaisesti paikoilleen.

• Valitse mahdollisimman alhainen käyttölämpötila.

• Valitse mahdollisimman suuri käyttösovellukselle sopiva

juotoskärkimuoto

Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.

• Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialai-

sesti juotoskärjen ja juotoskohdan välillä.

• Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä

pois päältä tai käytä Weller-toimintoa, joka alentaa

lämpötilaa käyttötaukojen ajaksi.

• Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin

pidemmäksi ajaksi säilytykseen.

• Anna juotetta suoraan juotoskohtaan, ei juotoskärjen

päälle.

• Vaihda juotoskärjet asiaankuuluvaan työkaluun.

• Älä kohdista mitään mekaanista voimaa juotoskärjelle.

HUOMIO

Ohjainlaitteet on säädetty keskisuurille juottokärjille.

Poikkeamia voi syntyä kärkien vaihdon tai muodoltaan

erilaisten kärkien käytön takia.

Vikailmoitukset ja vikojen korjaaminen

Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet

• Näyttö „- - -“ • Työkalua ei tunnistettu

• Työkalu viallinen

• Työkalu ei yhteensopiva

• Tarkasta työkalun liitäntä laitteeseen

• Tarkasta kytketty työkalu

• Ei näyttötoimintoa (näyttö

pois päältä)

• Ei verkkojännitettä • Kytke verkkokatkaisin päälle

• Tarkasta verkkojännite

• Tarkasta laitteen sulake

• OFF • Asema on Standby- tai OFF-tilassa • Aktivoi juotostyökalu uudelleen UP- tai

DOWN-näppäimillä

• Työkalu pysyy kylmänä • Asema on Standby- tai OFF-tilassa • Liikuta kolvia

• Aktivoi juotostyökalu uudelleen UP- tai

DOWN-näppäimillä

• Lämpötilalukema näytössä

• Työkalu pysyy kylmänä

• Kuumennin rikki • Tarkasta/vaihda juotostyökalu

• Asema ei toimi totuttuun

tapaan

• Parametrien säätöä muutettu • Palauta asema tehdasasetuksiin

• Asetusten muuttaminen ei ole

mahdollisia

• Asema lukittu • Aseman lukituksen avaus

• Zero Smog ei lähde käyntiin • Ei verkkojännitettä

• Ei signaalia

• Tarkista verkkovirta

• Tarkasta liitäntäjohdotus

• Tarkasta liitäntäasetukset

SUOMI

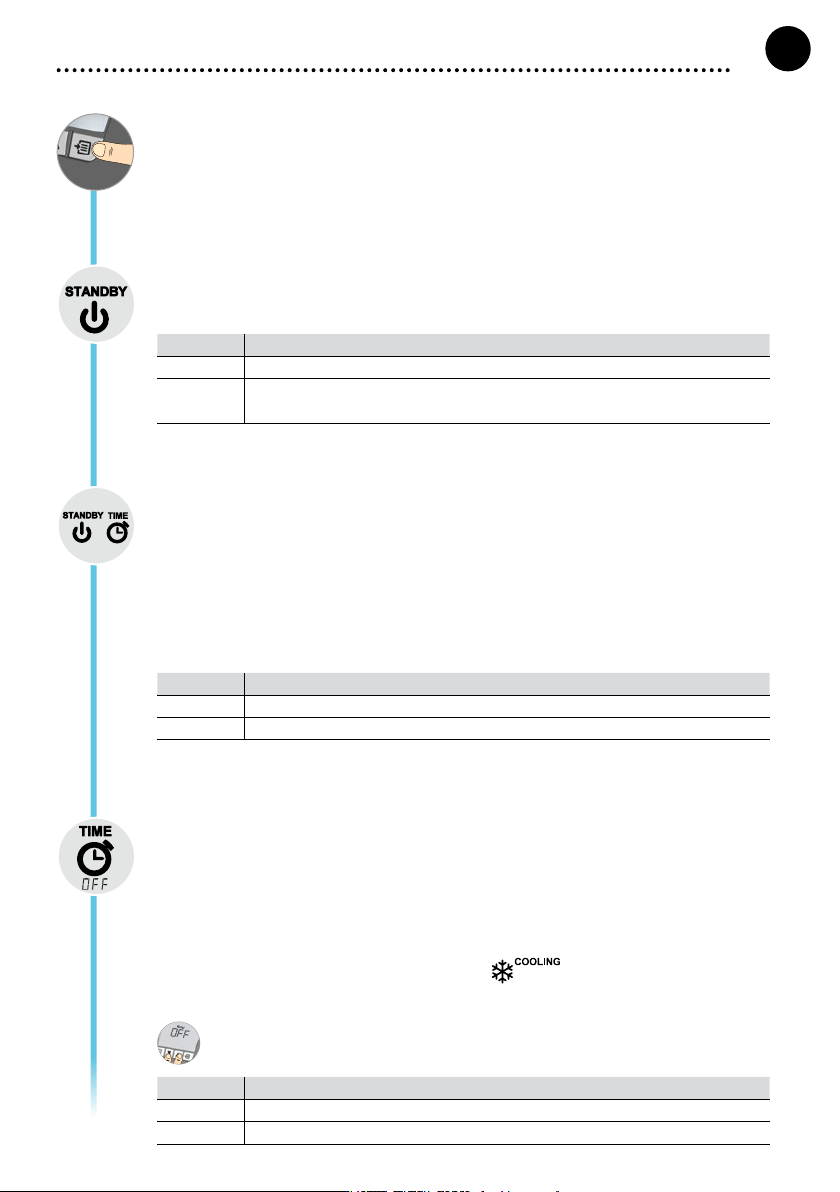

Μενού 1

Πατώντας το πλήκτρο μενού περνάτε στο μενού 1

Θερμοκρασα ετοιμτητας

Η θερμοκρασία ετοιμότητας είναι μια προρρυθμισμένη τιμή, στην οποία ρυθμίζεται ένα εργαλείο

συγκόλλησης σε περίπτωση μη χρήσης.

Επιλογή Περιγραφή

OFF Ετοιμότητα απενεργοποιημένη (ρύθμιση εργοστασίου 180°C (360°F)

100-300 °C

200-600 °F

Θερμοκρασία ετοιμότητας, δυνατότητα ξεχωριστής ρύθμισης

Χρνος ετοιμτητας (απενεργοποηση της θερμοκρασας)

Στα εργαλεία συγκόλλησης με αισθητήρα χρήσης στη λαβή, το εργαλείο συγκόλλησης σε περίπτωση

μη χρήσης μετά τον προρρυθμισμένο χρόνο ετοιμότητας ρυθμίζεται στη θερμοκρασία ετοιμότητας. Ο

ενσωματωμένος στο εργαλείο αισθητήρας αναγνωρίζει την αλλαγή της κατάστασης και απενεργοποιεί

την κατάσταση ετοιμότητας, μόλις το εργαλείο κινηθεί.

Στα εργαλεία συγκόλλησης χωρίς αισθητήρα χρήσης στη λαβή, το εργαλείο συγκόλλησης σε

περίπτωση που δε γίνεται συγκόλληση μετά τον προρρυθμισμένο χρόνο ετοιμότητας ρυθμίζεται στη

θερμοκρασία ετοιμότητας.

Το πάτημα του πλήκτρου UP και DOWN τερματίζει την κατάσταση ετοιμότητας.

Επιλογή Περιγραφή

OFF Ετοιμότητα απενεργοποιημένη (ρύθμιση εργοστασίου 2 min)

1-99 min Χρόνος ετοιμότητας, δυνατότητα ξεχωριστής ρύθμισης

Χρνος OFF

Σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης απενεργοποιείται μετά το πέρας του χρόνου

OFF η θέρμανση του εργαλείου συγκόλλησης. Η απενεργοποίηση της θερμοκρασίας εκτελείται

ανεξάρτητα από τη ρυθμισμένη λειτουργία ετοιμότητας. Η πραγματική θερμοκρασία εμφανίζεται

αναβοσβήνουσα και χρησιμεύει ως ένδειξη της υπόλοιπης θερμότητας. Στην οθόνη εμφανίζεται

«AUTO-OFF».

Μόλις το εργαλείο συγκόλλησης κρυώσει εμφανίζεται η υπόλοιπη θερμότητα.

Επιπλέον αναβοσβήνει στην οθόνη η ένδειξη „Cooling“.

Μόλις η θερμοκρασία πέσει κάτω από τους 50°C (122°F), η οθόνη δείχνει OFF και ο φωτισμός φόντου

απενεργοποιείται.

Ταυτόχρονο πάτημα του πλήκτρου UP και DOWN τερματίζει την κατάσταση OFF.

Επιλογή Περιγραφή

OFF Χρόνος OFF απενεργοποιημένη (ρύθμιση εργοστασίου 10 min)

1-999 min Χρόνος OFF, δυνατότητα ξεχωριστής ρύθμισης

ΕΛΛΗΝΙΚΑ
