71 Palauttaminen tehdasasetuksiin 3 sec Päällekytkennän yhteydessä: Paina Exit, UP ja DOWN 3 sekunnin ajan T yökalun tunnistus ja ylikuormitusrajoitus WT 1 ja WT 1H on varustettu automattisella työkalutunnistuksella, jok…

Esimerkki

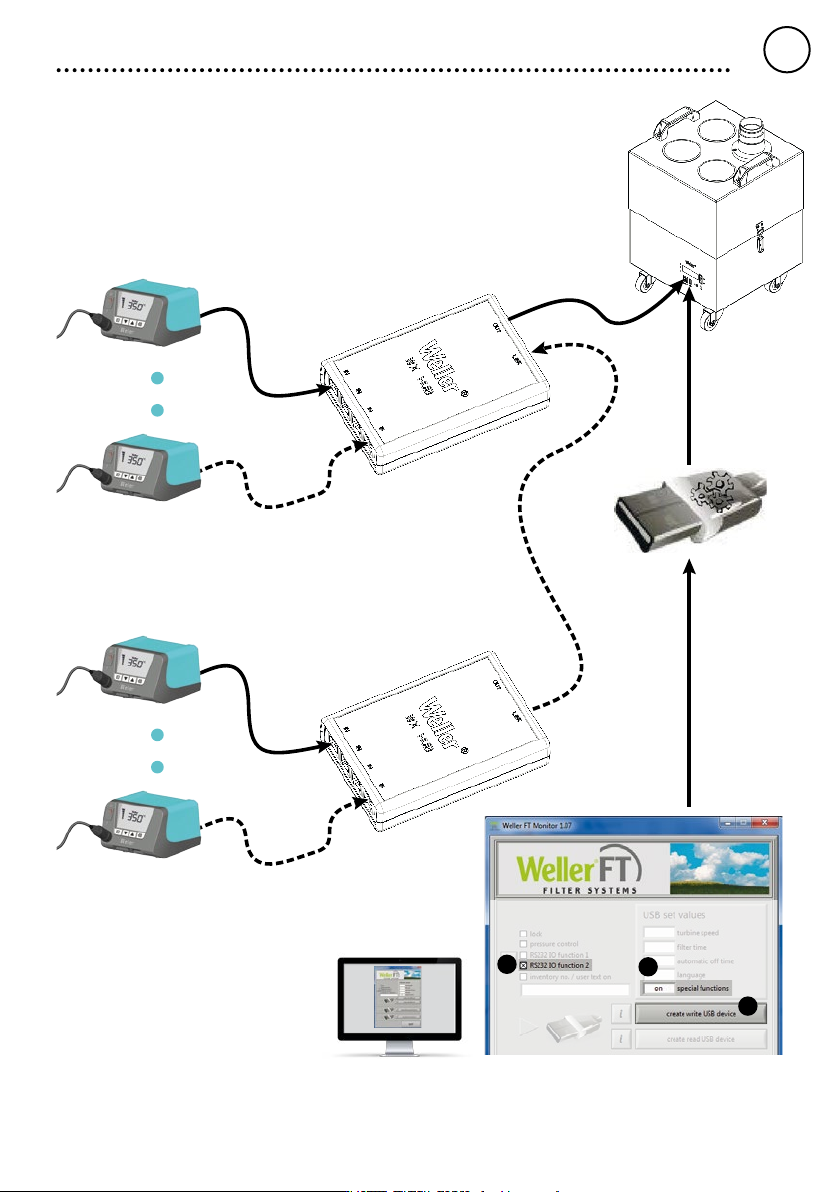

ZeroSmog -lähdön kongurointi

SUOMI

Palauttaminen tehdasasetuksiin

sec

Päällekytkennän yhteydessä: Paina Exit, UP ja DOWN 3 sekunnin ajan

Työkalun tunnistus ja ylikuormitusrajoitus

WT 1 ja WT 1H on varustettu automattisella työkalutunnistuksella, joka kohdentaa vastaavat säätöparametrit kulloinkin kytke-

tylle työkalulle.

Aseman ylikuormituksen estämiseksi ne tukevat vain yhteensopivia työkaluja:

WT 1 max. 90 W:

WSP 80, WP 80, WTP 90, WP 65, WST 82, WSB 80, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75

WT 1H max. 150 W (200 W):

WSP 80, WP 80, WTP 90, WP 120, WSP 150, WP 200*,

WP 65, WST 80, WSB 80, WSB 150, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75

*enimmäisteho 150 Watt

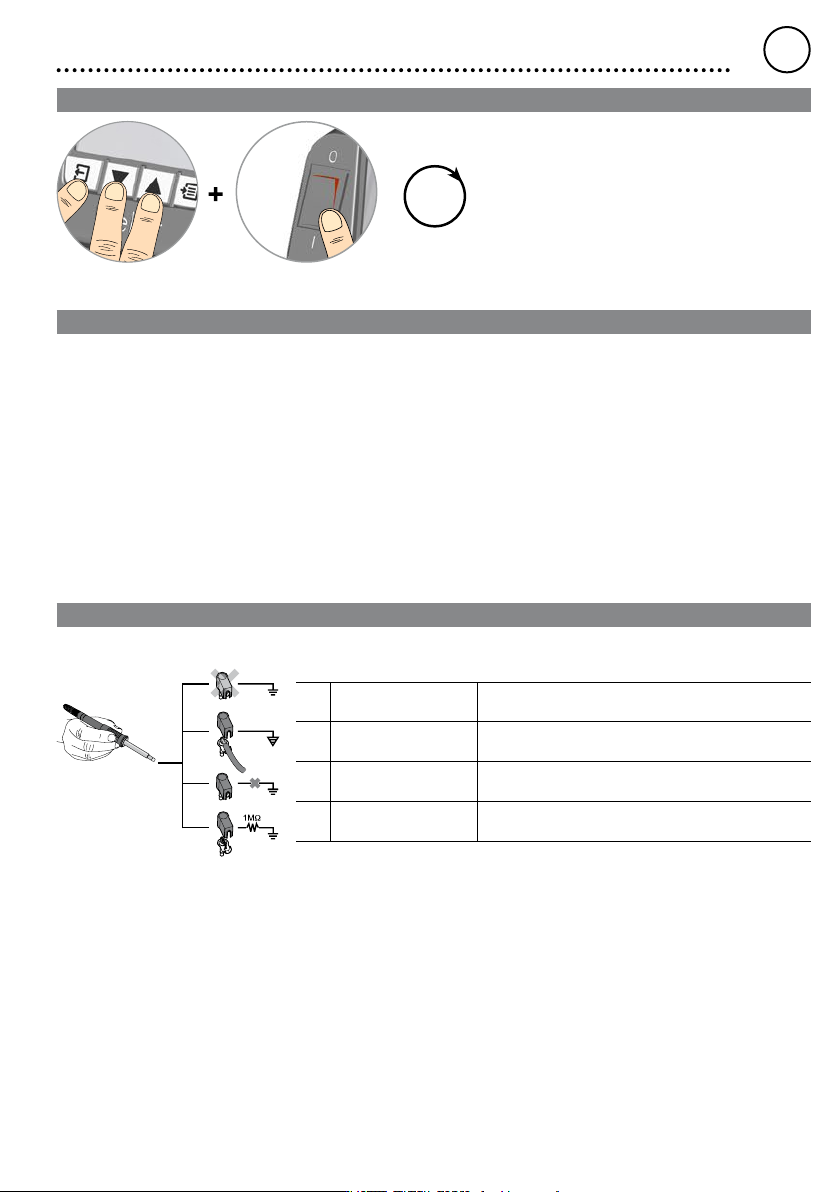

Potentiaalin tasaus

3,5 mm jakkikoskettimen erilaisilla kytkennöillä on mahdollista tehdä 4 vaihtoehtoista

versiota:

a Kova maadoitus ilman pistoketta (toimitustila).

b Potentiaalin tasaus pistokkeella, tasausjohto keskikoskettimessa.

c Potentiaaliton pistokkeella

d Pehmeä maadoitus pistokkeella ja kiinnijuotetulla vastuksella. Maadoitus

valitun vastuksen kautta.

SUOMI

Juottaminen ja juotoksen irrottaminen

Suorita juotostyöt kytketyn juotostyökalun käyttöohjeiden mukaan.

Juotoskärkien käsittely

• Kostuta ensimmäisen kuumennuksen yhteydessä

selektiivinen ja tinattava juotoskärki juotteella. Tämä

poistaa juotoskärjestä varastoinnin takia muodostuneet

oksidikerrokset ja epäpuhtaudet.

• Huolehdi työtaukojen yhteydessä ja ennen juotoskolvin

syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.

• Älä käytä liian syövyttäviä juoksutteita.

• Huolehdi aina siitä, että juotoskärjet on kiinnitetty

asianmukaisesti paikoilleen.

• Valitse mahdollisimman alhainen käyttölämpötila.

• Valitse mahdollisimman suuri käyttösovellukselle sopiva

juotoskärkimuoto

Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.

• Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialai-

sesti juotoskärjen ja juotoskohdan välillä.

• Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä

pois päältä tai käytä Weller-toimintoa, joka alentaa

lämpötilaa käyttötaukojen ajaksi.

• Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin

pidemmäksi ajaksi säilytykseen.

• Anna juotetta suoraan juotoskohtaan, ei juotoskärjen

päälle.

• Vaihda juotoskärjet asiaankuuluvaan työkaluun.

• Älä kohdista mitään mekaanista voimaa juotoskärjelle.

HUOMIO

Ohjainlaitteet on säädetty keskisuurille juottokärjille.

Poikkeamia voi syntyä kärkien vaihdon tai muodoltaan

erilaisten kärkien käytön takia.

Vikailmoitukset ja vikojen korjaaminen

Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet

• Näyttö „- - -“ • Työkalua ei tunnistettu

• Työkalu viallinen

• Työkalu ei yhteensopiva

• Tarkasta työkalun liitäntä laitteeseen

• Tarkasta kytketty työkalu

• Ei näyttötoimintoa (näyttö

pois päältä)

• Ei verkkojännitettä • Kytke verkkokatkaisin päälle

• Tarkasta verkkojännite

• Tarkasta laitteen sulake

• OFF • Asema on Standby- tai OFF-tilassa • Aktivoi juotostyökalu uudelleen UP- tai

DOWN-näppäimillä

• Työkalu pysyy kylmänä • Asema on Standby- tai OFF-tilassa • Liikuta kolvia

• Aktivoi juotostyökalu uudelleen UP- tai

DOWN-näppäimillä

• Lämpötilalukema näytössä

• Työkalu pysyy kylmänä

• Kuumennin rikki • Tarkasta/vaihda juotostyökalu

• Asema ei toimi totuttuun

tapaan

• Parametrien säätöä muutettu • Palauta asema tehdasasetuksiin

• Asetusten muuttaminen ei ole

mahdollisia

• Asema lukittu • Aseman lukituksen avaus

• Zero Smog ei lähde käyntiin • Ei verkkojännitettä

• Ei signaalia

• Tarkista verkkovirta

• Tarkasta liitäntäjohdotus

• Tarkasta liitäntäasetukset

SUOMI
