1 OM-1787 1. 概 要 1504-001 1. 概 要 双轨道搬送模式 ( 搬送通道为两列 ), 线路板可对应尺寸 (Y 方向 )250mm 为 止。 搬送轨道原点基准不依据 SMEMA 搬运基准。 2. 装置概观图 A通道 B通道 装置前侧 Fig. 1
OM-1787
目录
-4
目 录
页 次
1504-001
15. 电路图 ................................................... 40
15.1 气路图和实际贴装图 ................................... 40
传送带 ( 气路图 ) ................................ 40
传送带 ( 实际贴装图 ) ............................ 41
15.2 传感器负载配置图 ..................................... 42
传送带部布局 ( 外侧 :A 通道 ) ..................... 42
传送带部布局 ( 外侧 :B 通道 ) ..................... 43
传送带部布局 ( 内侧 :A 通道 ) ..................... 44
传送带部布局 ( 内侧 :B 通道 ) ..................... 45
15.3 元件配置图 ........................................... 46
传送带部布局 .................................... 46
15.4 电路图 ............................................... 47
双轨搬送模块电路图 .............................. 47
马达驱动器连接回路 .............................. 48
A12 马达驱动器连接回路 .......................... 49
A13 马达驱动器连接回路 .......................... 50
A14 马达驱动器连接回路 .......................... 51
A15 马达驱动器连接回路 .......................... 52
A16 马达驱动器连接回路 .......................... 53
A17 马达驱动器连接回路 .......................... 54
IO 电路板连接回路 ............................... 55
IO 电路板 U08 连接回路 ........................... 56
IO 电路板 U09 连接回路 ........................... 57
16. 规 格 ................................................... 58
1
OM-1787
1. 概 要
1504-001
1. 概 要
双轨道搬送模式 ( 搬送通道为两列 ), 线路板可对应尺寸 (Y 方向 )250mm 为
止。
搬送轨道原点基准不依据 SMEMA 搬运基准。
2. 装置概观图
A通道
B通道
装置前侧
Fig. 1
2
OM-1787
3. 生产运行
显示生产中的机种 ( 线路板程序 ) 名和生产线路板数等表示当前运行状态和
生产状况的信息、线路板生产完成预测、因发生吸取异常而生产率降低的预
测等信息。
Reference
双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5“第二卷第一
章 2.1 本机界面”章节。
[1]
[2]

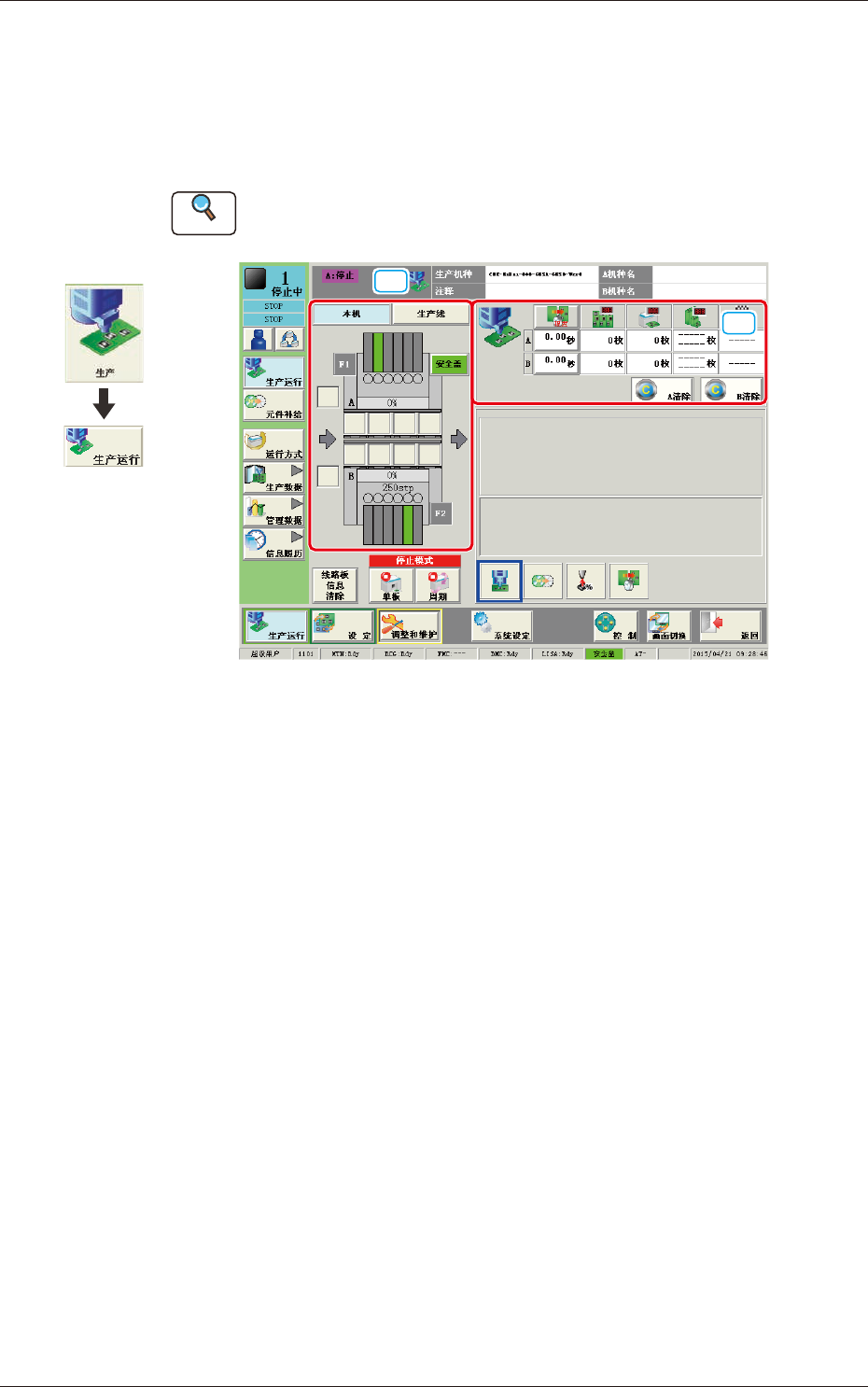

Fig. 2 生产运行
界面展开
3. 生产运行
1504-001
