3. 生产运行
显示生产中的机种 ( 线路板程序 ) 名和生产线路板数等表示当前运行状态和
生产状况的信息、线路板生产完成预测、因发生吸取异常而生产率降低的预
测等信息。
Reference
双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5“第二卷第一
章 2.1 本机界面”章节。
[1]
[2]
Fig. 2 生产运行
界面展开
3. 生产运行
1504-001
3
OM-1787
[1] 图像显示部
用图像显示装置的线路板搬送部及元件供给部。

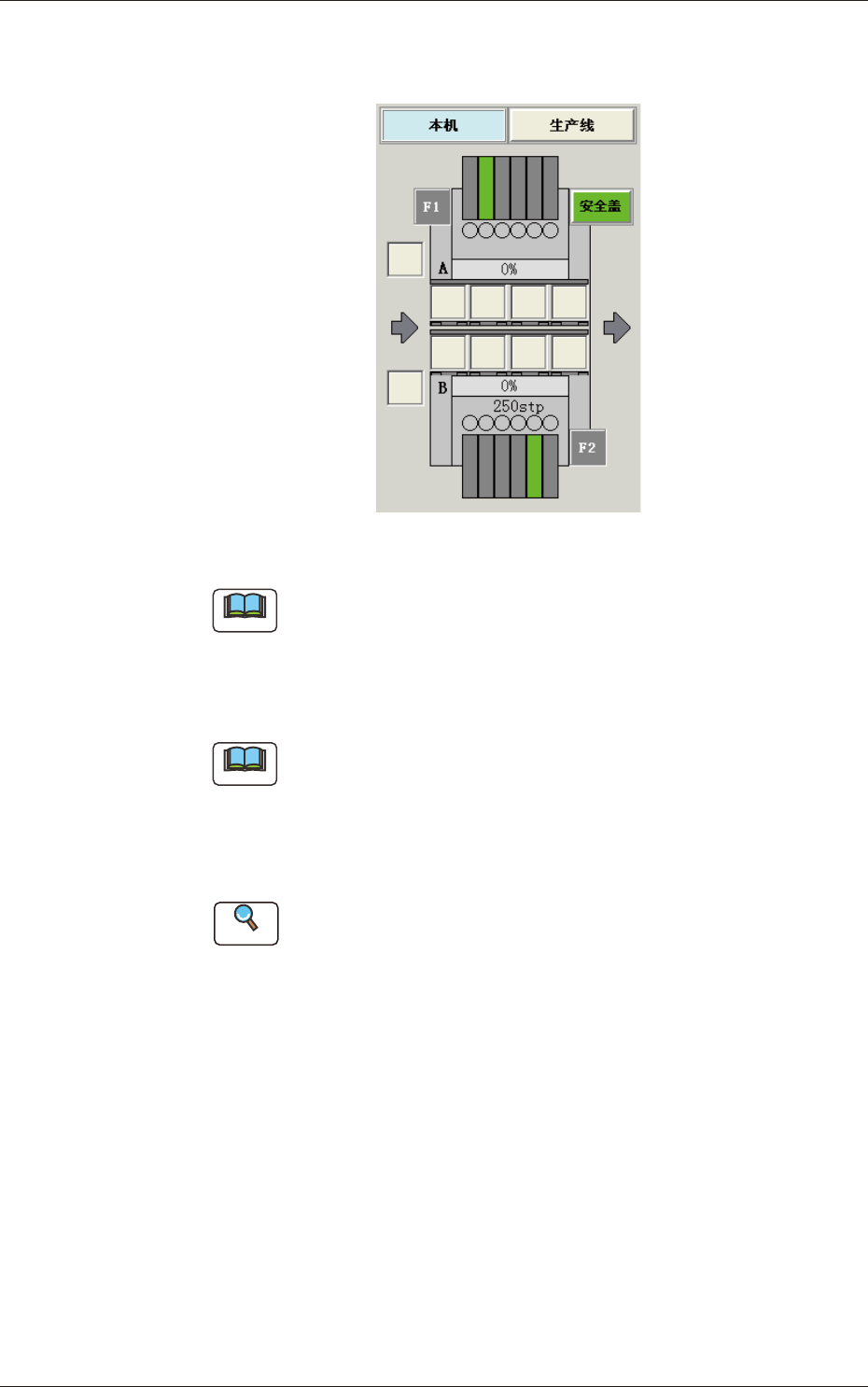

Fig. 3 图像显示部
Note
界面显示根据所选择的选项而有所不同。
本机 / 生产线切换按钮
进行图像显示部的切换。
Note
生产线构成为 1 台时，不显示生产线控制切换按钮。
[本机]按钮 :显示装置单体的图像。
[ 生产线 ] 按钮 :显示生产线的图像。
进行生产线开始、生产线单板。
Reference
详细内容请参照
“
3.1生产线界面
”
章节。
3. 生产运行
1504-001
4
OM-1787
[2] 生产信息
显示各通道的生产信息。
Reference
有关生产数量的设定请参照
“
7.生产块数设定
”
章节。

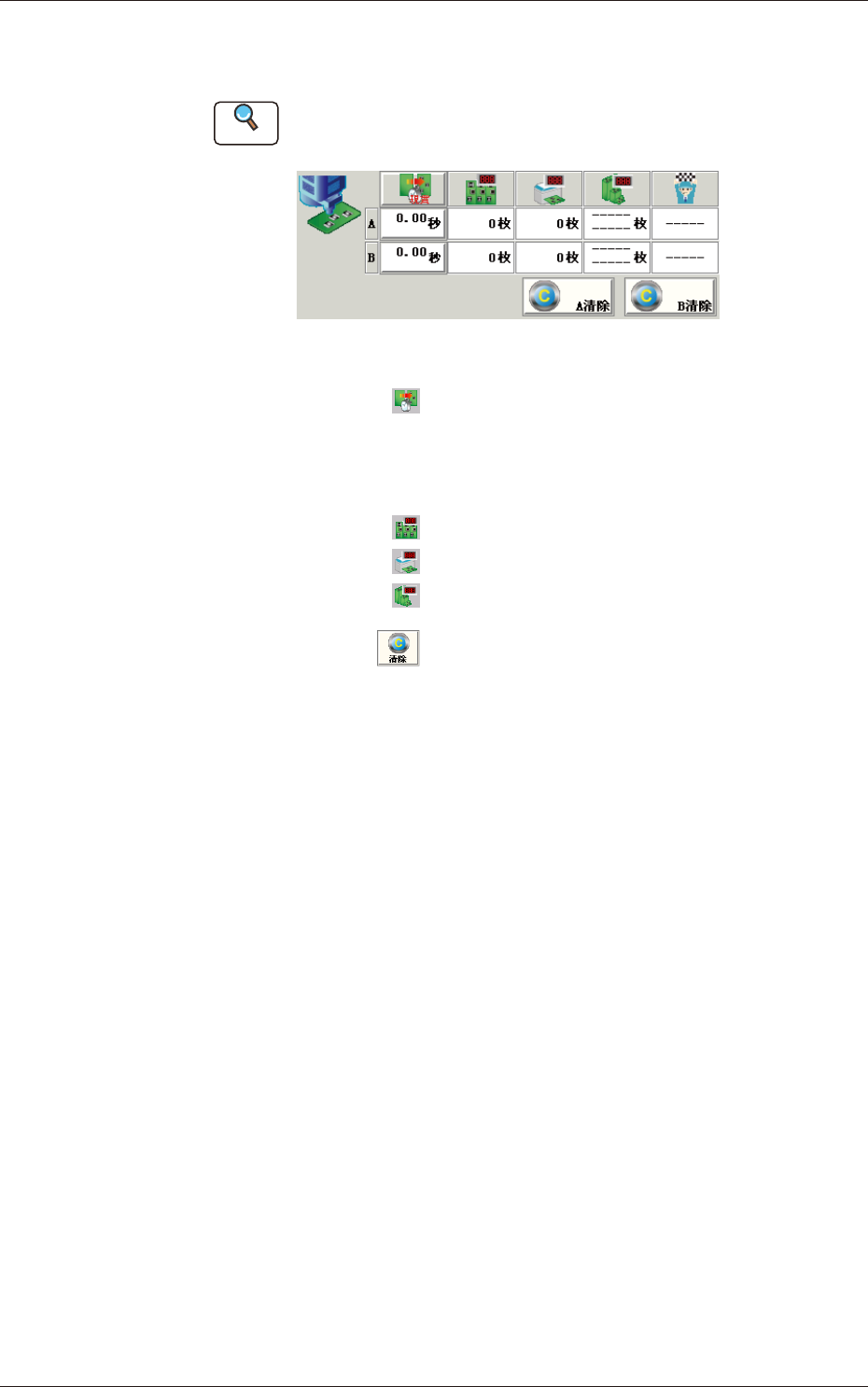

Fig. 4 生产信息
线路板完成时间
:显示当前在装线路板的前一块已完成线路板
的完成时间。
是从开始获取线路板到最终贴装完了为止的
时间合计值。
分割线路板数量
:显示分割线路板的生产数量。
生产数量
:显示当前时点的线路板生产数量。
生产预定数量
:显示线路板的生产预定数量。
[清除]按钮 : 清除生产数量为 0[ 零 ]。停止。
