15 OM-1787 (7) 打开透明盖。 注意 马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行 调整作业，因此请充分注意安全。 (8) 用手指轻压线路板，确认支撑销位置是否有问题。 (9) 关闭透明盖。 (10) 按机盖锁定开关，打开开关灯。 7.1. 线路板搬运和位置定位状态的确认 1504-001
14
OM-1787
7.1 线路板搬运和位置定位状态的确认
在
“
生产运行
”
菜单的
“
线路板搬送
”
界面中确认线路板搬运和定位状态。
Procedure
(1)随着
“
界面展开
”
，显示
“
线路板移载
”
界面。
Fig. 15
(2)从前工序搬入线路板到确认线路板搬运和位置定位状态的通道。
(3)按下图像显示的定位传送带的模块按钮，在 10 秒钟内按操作台的
[START] 按钮，搬运线路板。
(4)确认线路板是否正常传送和传送时有无碰撞或掉落。
(5)按
“
线路板位置决定 ( 定位 )L
”
的 [ 实行 ] 按钮，在 10 秒钟内按操作
台的 [START] 按钮。
( 支撑台上升。)
(6)按机盖锁定开关，关闭开关灯。
( 透明盖锁定被解除。)
7.1. 线路板搬运和位置定位状态的确认
1504-001
15
OM-1787
(7)打开透明盖。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(8)用手指轻压线路板，确认支撑销位置是否有问题。
(9)关闭透明盖。
(10)按机盖锁定开关，打开开关灯。
7.1. 线路板搬运和位置定位状态的确认
1504-001
16
OM-1787

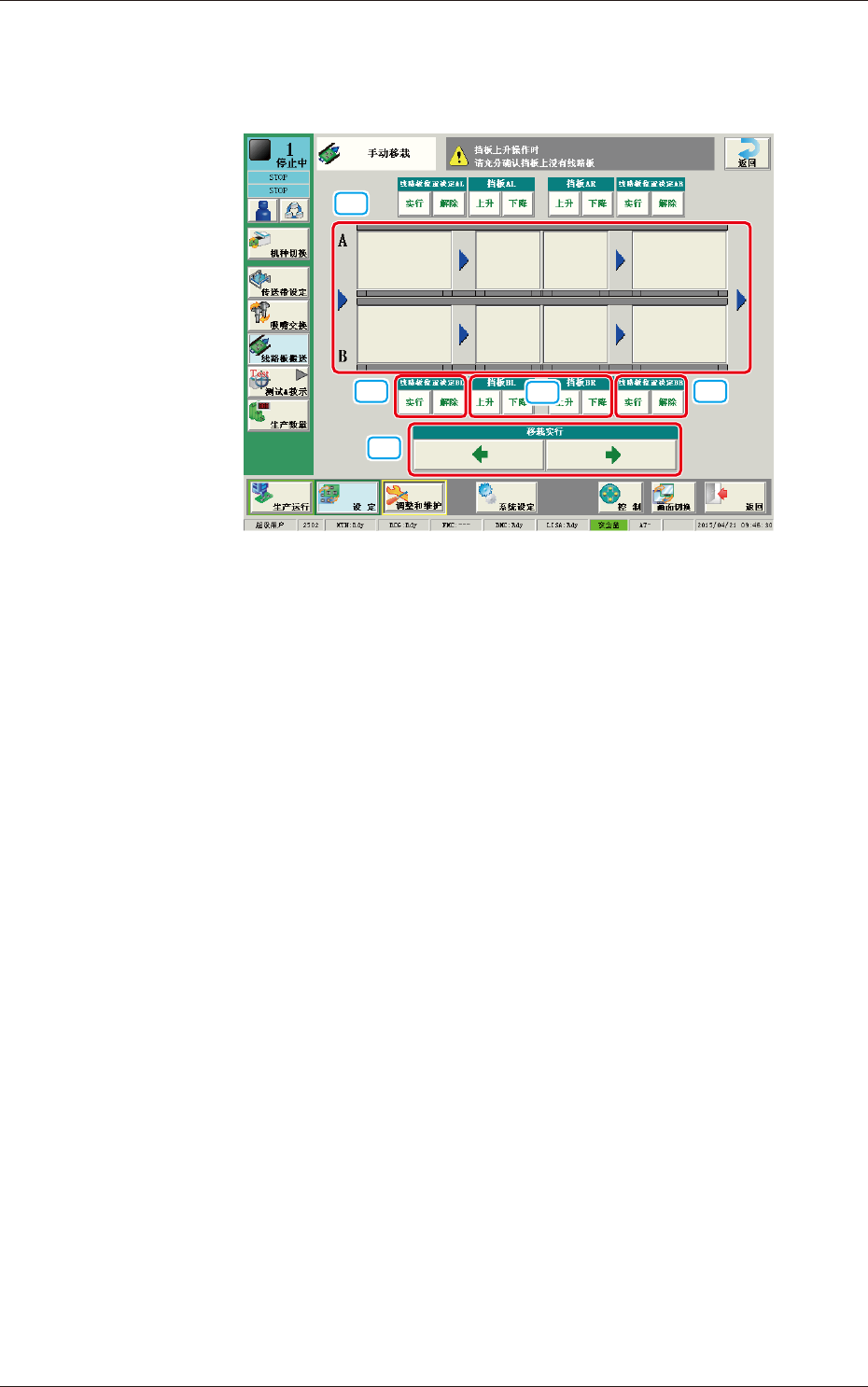

7.2 手动移载
手动进行线路板移载。
[1]
[2]
[4]
[3]
[2]
Fig. 15-1
[1] 传送带图像显示部
画面上显示的传送轨道，各个模块均为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置上。
[2] 线路板定位 ( 线路板定位 L、R）
进行线路板定位。
按下 [执行 ]按钮后，在 10秒钟内再按操作台的 [STRAT]按钮，线
路板被定位。
按下 [解除 ]按钮后，在 10秒钟内再按操作台的 [STRAT]按钮，线
路板定位被解除。
[3] 线路板定位挡板（挡板 L,R）
使用挡板进行线路板定位。
按下 [ 上升 ]按钮后，在 10秒钟内再按操作台的 [STRAT]按钮，选
定的支撑台（定位挡板）就会上升。
按下 [ 下降 ]按钮后，在 10秒钟内再按操作台的 [STRAT]按钮，选
定的支撑台（定位挡板）就会下降。
[4] 线路板移载
按下要移动方向的箭头按钮，在 10 秒钟内再按操作台的 [STRAT]按钮，
传送带就会运转，线路板向被移动方向移载。
7.2 手动移载
