3.2 运行模式
指定各通道的装置运行模式。
Reference
双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5S“第二卷第
一章 4.1 运行模式”章节。
[1]

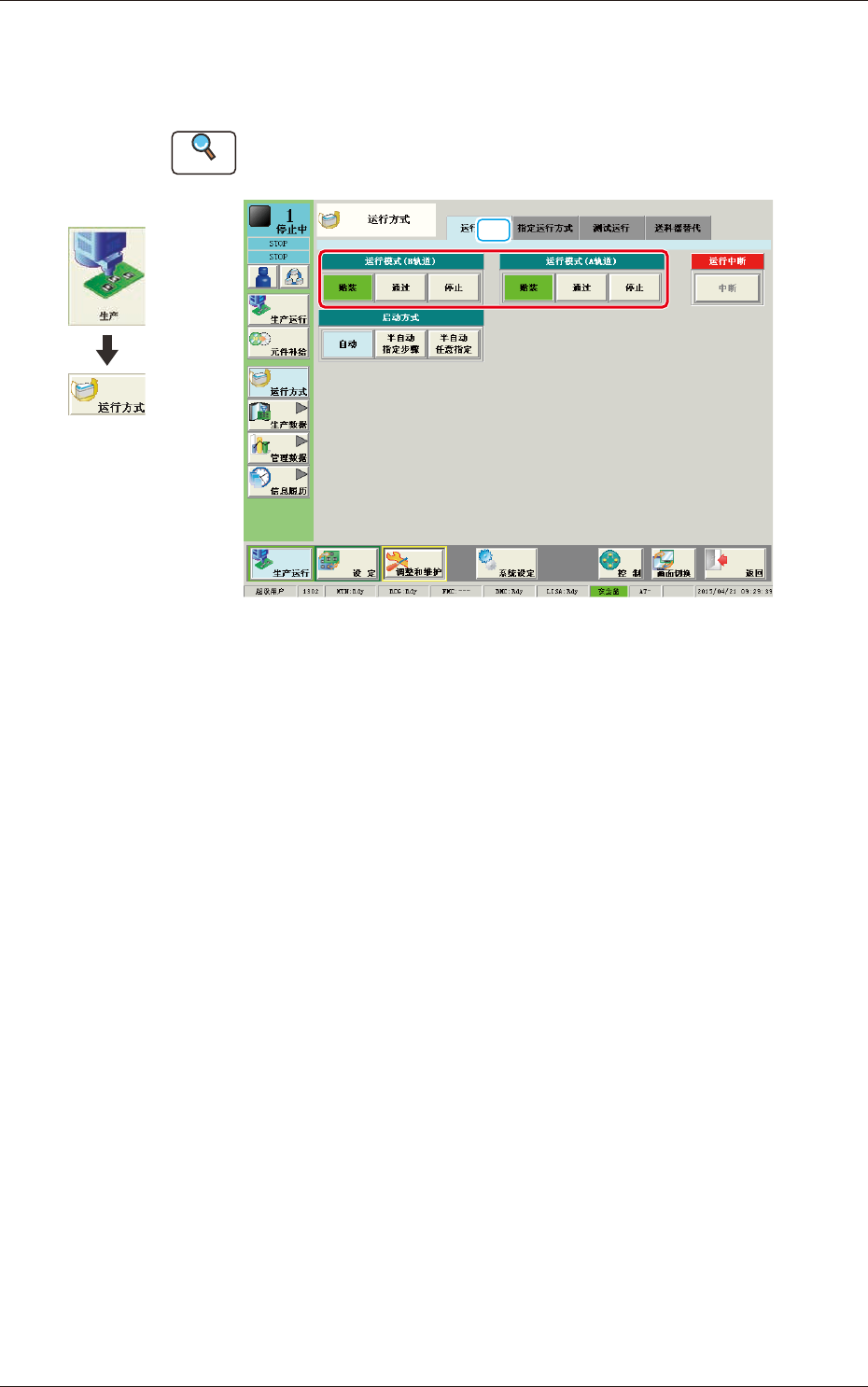

Fig. 6 运行模式
[1] 运行模式 (A、B 轨道 ( 通道 ))
按以下按钮切换各通道的运行模式。
[贴装]按钮 :进行生产运行时选择此按钮。
[通过]按钮 :进行通过运行时选择此按钮。
在
“
生产运行
”
界面的上部
“
状态显示
”
中，显示切换的运行模式。
界面展开
3.2 运行模式
1504-001
7
OM-1787
4. 线路板程序
4.1 线路板程序的构成
双重搬送用线路板程序由如下数据构成。
线路板程序
线路板程序名
共通
线路板
操作
控制
吸嘴配置
元件配置
元件数据库
元件 ID
贴装
线路板识别
控制
线路板位置定位
搬送速度
吸嘴配置
吸嘴贮备器 1
吸嘴贮备器 2
机能(功能)
线路板识别标记
动作
设定
设定
支撑针 ( 支撑销 )
模块 1(2)
Un
补正值
P 数据
O 数据
吸取贴装顺序
Fig. 7 线路板程序构成图
Note
涂成灰色的部分是双重搬送对应中有变更的项目。
Reference
双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5S“第二卷第
二章线路板程序”章节。
4. 线路板程序
1504-001
8
OM-1787
4.2 线路板程序的说明
4.2.1 共 通
共通数据

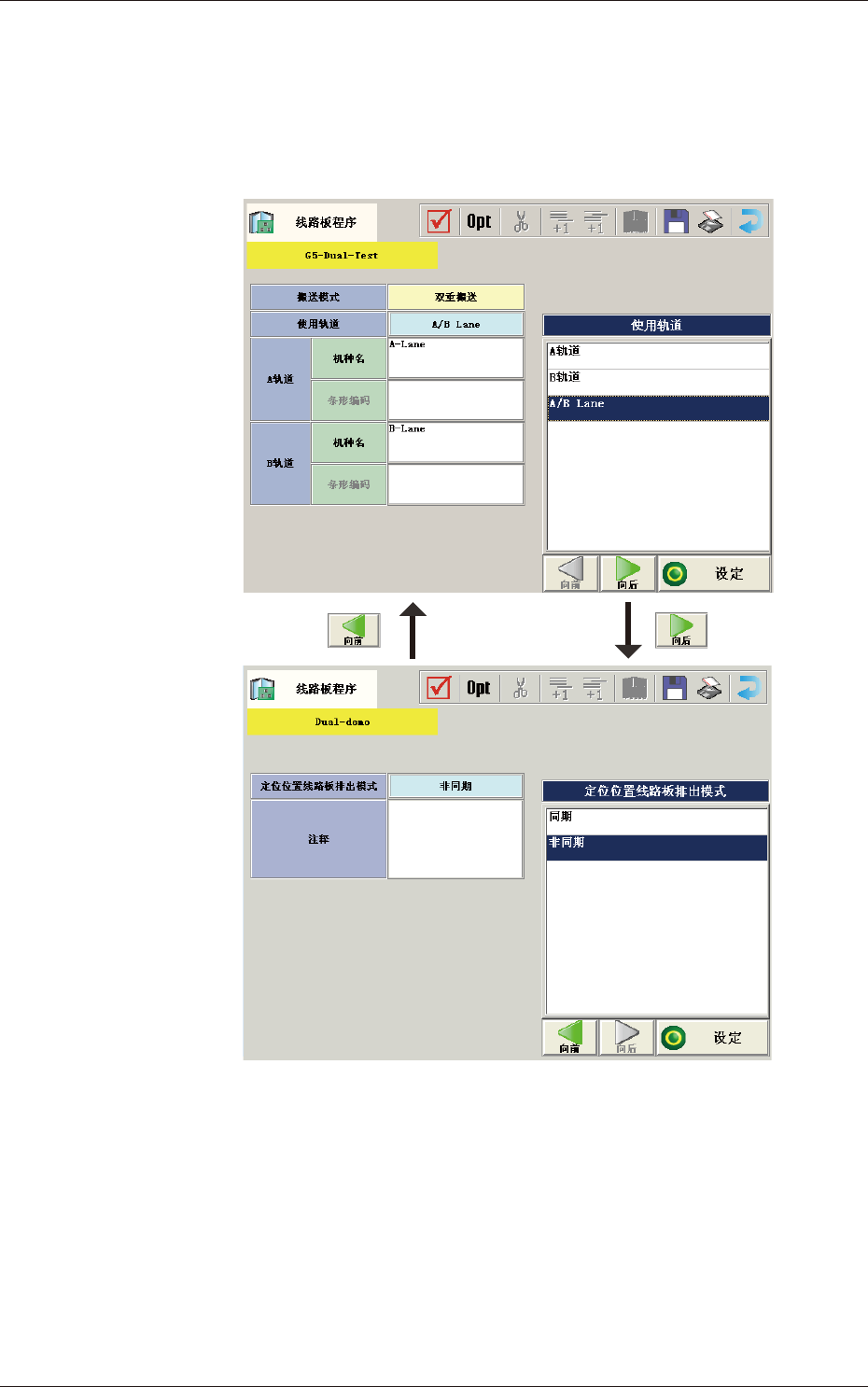

Fig. 8
4.2 线路板程序的说明
