OM-1787-001w_GS-CU620.pdf - 第50页
34 OM-1787 13.3 维护保养部位 1504-001 13.3 维护保养部位 13.3.1 整体图 Notice 包括卸下装置机盖的操作。 结束维护保养后，请安装机盖。 送料器推车部 气源 真空系统 装置正面 Fig. 29 Reference 各部详细的维护保养部位以及维护保养方法请参照 “ 13.3.2 ” 以后的章节。
33
OM-1787
13.2 维护保养检查表
1504-001
13.2 维护保养检查表
在此，按周期分类记载定期维护保养的项目 ( 点检、清扫、注油等 )。
请作为检查表使用。
Reference
关于维护保养的详细内容，请参照
“
14.3维护保养部位
”
章节。
13.2.1 每周维护保养
Table 6
对象单元 点检、清扫、注油部位 作业 润滑油 作业用具 检查
13.3.2.1 线路板定位部 支撑台上面 清扫 ----- 吸尘器
13.3.2.2 传送带部 支撑销检出传感器 清扫 ----- 棉纱
线路板检出传感器、
线路板检出传感器光
纤、
线路板检出传感器镜
清扫 ----- 棉纱
13.2.2 每三个月维护保养
润滑油的表记
DE1:DAPHNEEPONEXGREASENo.1
NM1:MOLYNOCGREASEAP1
Notice
带有标记 * 的只有第一次在一个月后注油。以后每三个月注油一次。
Table 7
对象单元 点检、清扫、注油部位 作业 润滑油 作业用具 检查
13.3.2.1 线路板定位部 * 滚珠丝杠 清扫、
注油
DE1
13.3.2.2 传送带部 * 直线导轨 清扫、
注油
DE1
13.2.3 每六个月维护保养
润滑油的表记
DE1 :DAPHNEEPONEXGREASENo.1
IEL/V : BARRIERTAIEL/V
Table 8
对象单元 点检、清扫、注油部位 作业 润滑油 作业用具 检查
13.3.2.1 线路板定位部 滚珠丝杠副 清扫、
注油
DE1 油棉纱、
手动注油枪、
SPK-3C
34
OM-1787
13.3 维护保养部位
1504-001
13.3 维护保养部位

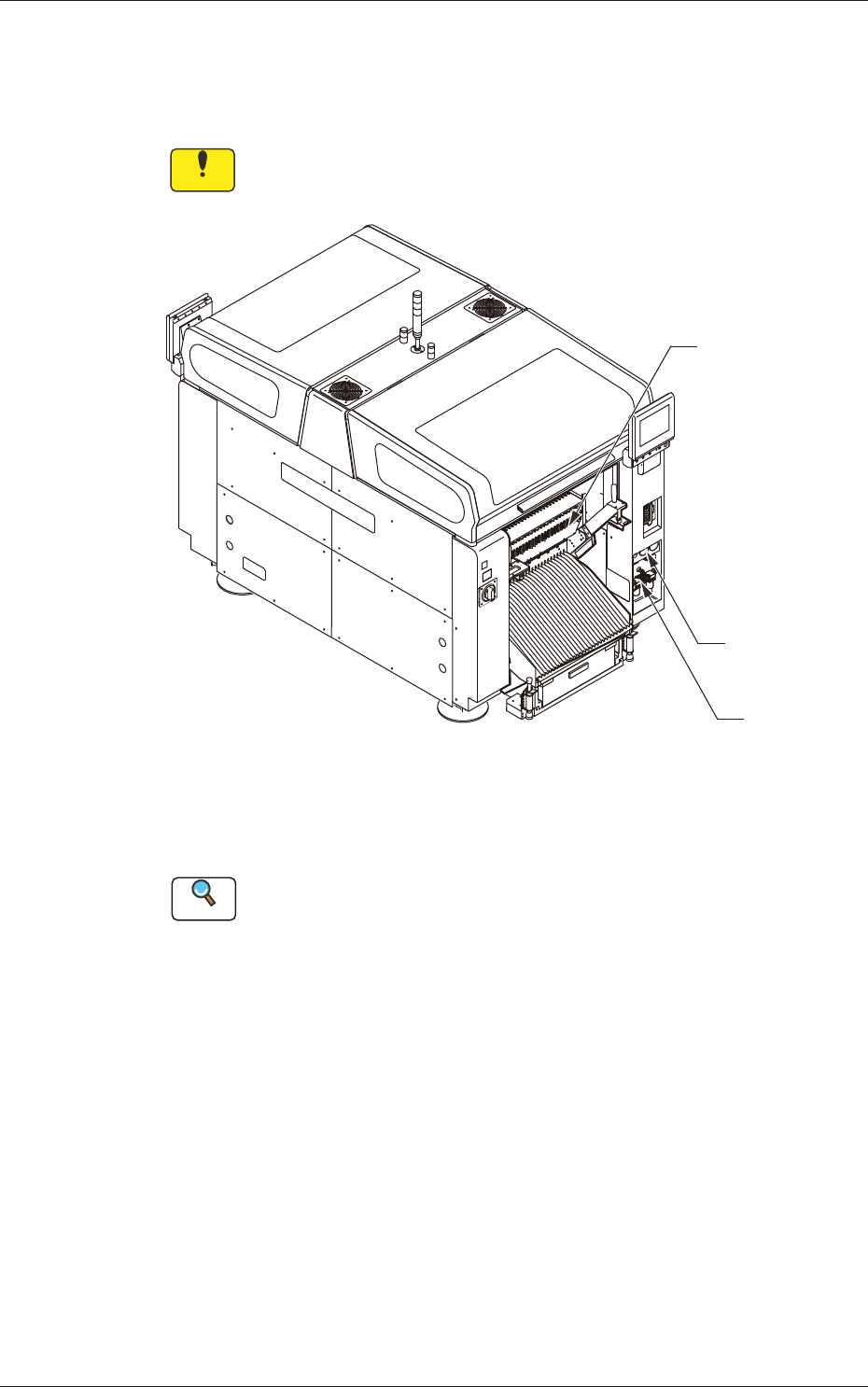

13.3.1 整体图
Notice
包括卸下装置机盖的操作。
结束维护保养后，请安装机盖。
送料器推车部
气源
真空系统
装置正面
Fig. 29
Reference
各部详细的维护保养部位以及维护保养方法请参照
“
13.3.2
”
以后的章节。
35
OM-1787
14.3 维护保养部位
1504-001

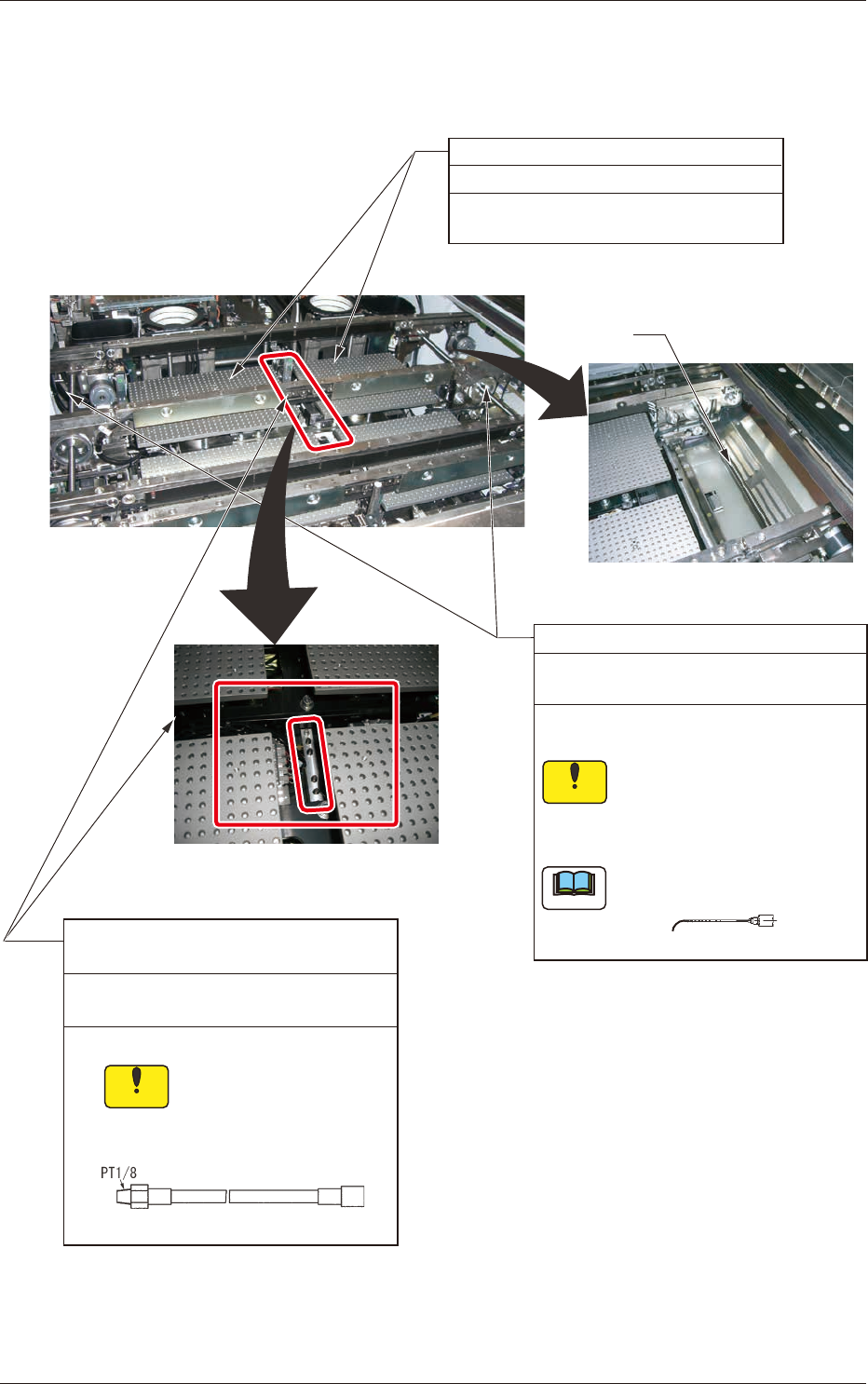

13.3.2 点检、清扫、注油部位
13.3.2.1 线路板定位部
滚珠丝杠(2处)
每三个月 清扫、注油 所要时间:10分钟
(DAPHNE EPONEX GREASE No.1)
请用棉纱擦去原有的润滑油，用注油器涂刷
新润滑油。
请注意不要残留纱头。
初次注油是在一个月后，以后每三个月注
油一次。
使用吸嘴为No.19(茶色)。
No.19
支撑台上面
每周 清扫 所要时间:2分钟
请去除异物、不要元件，用吸尘器吸取垃
圾、灰尘。
滚珠丝杠副
(注油嘴6处)
每六个月 清扫 注油 所要时间:10分钟
(DAPHNE EPONEX GREASE No.1)
(1) 请用油棉纱擦去原有的润滑油。
请注意不要残留纱头。
(2) 请在手动注油枪安装微型软管，从注油
嘴注入新的润滑油。
SPK-3C
滚珠丝杠
Fig. 30
Notice
Notice
Note
