10 OM-1787 5. 机种切换 1504-001 5. 机种切换 进行生产机种的切换。 Reference 双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5S“第二卷第 六章 3. 机种切换”章节。 [2] [1] [3] Fig. 9 机种切换 [1] 双重数据、单一数据 双重数据 在 “ [3]机种一览 ” 中显示双重搬送用线路板程序。 单一数据 在 “ [3]机种一览 ” 中显示单一搬送用线路板程序。 …
9
OM-1787
搬送模式
设定搬送模式。
双重搬送
使用 A、B 通道进行生产。
单一搬送
使用 B 通道进行生产。
Note
线路板尺寸的 Y( 纵 ) 为 250mm 以上时使用。
使用轨道 ( 通道 )
设定在生产运行中使用的通道。
A 轨道 :只使用 A 通道进行生产。
B 轨道 :只是用 B 通道进行生产。
A/B Lane( 通道 ):使用 A、B 两通道进行生产。
A 轨道机种名、B 轨道机种名、条形编码
设定各通道的线路板程序名称。
最多可设定 32 个字符。
可使用的字符为半角英文字母 / 数字及符号。
4.2 线路板程序的说明
1504-001
10
OM-1787
5. 机种切换
1504-001
5. 机种切换
进行生产机种的切换。
Reference
双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5S“第二卷第
六章 3. 机种切换”章节。
[2]
[1]
[3]

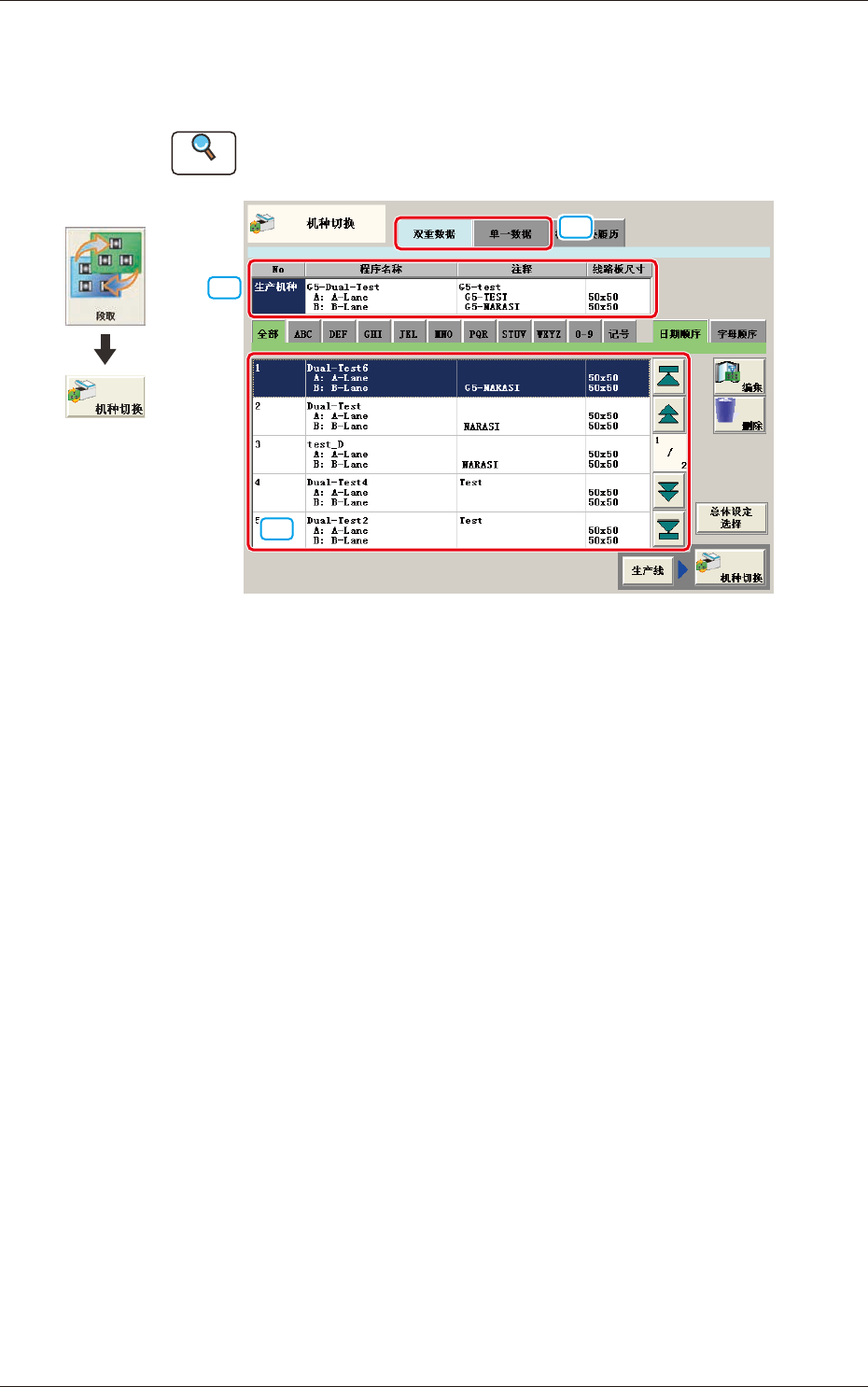

Fig. 9 机种切换
[1] 双重数据、单一数据
双重数据
在
“
[3]机种一览
”
中显示双重搬送用线路板程序。
单一数据
在
“
[3]机种一览
”
中显示单一搬送用线路板程序。
[2] 线路板程序选择 Tab
按选项卡项目分别显示
“
[3]机种一览
”
中显示的数据。
[3] 机种一览
一览显示登录的机种 ( 线路板程序 )。
从双重数据中选择机种时，显示 A 通道、B 通道的各程序名称、注释、
线路板尺寸。
界面展开
11
OM-1787
6. 支撑针 ( 支撑销 )
进行各传送带的支撑销更换作业时使用。
Reference
双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5S“第二卷第
六章 4. 基板支撑针”章节。
[1]

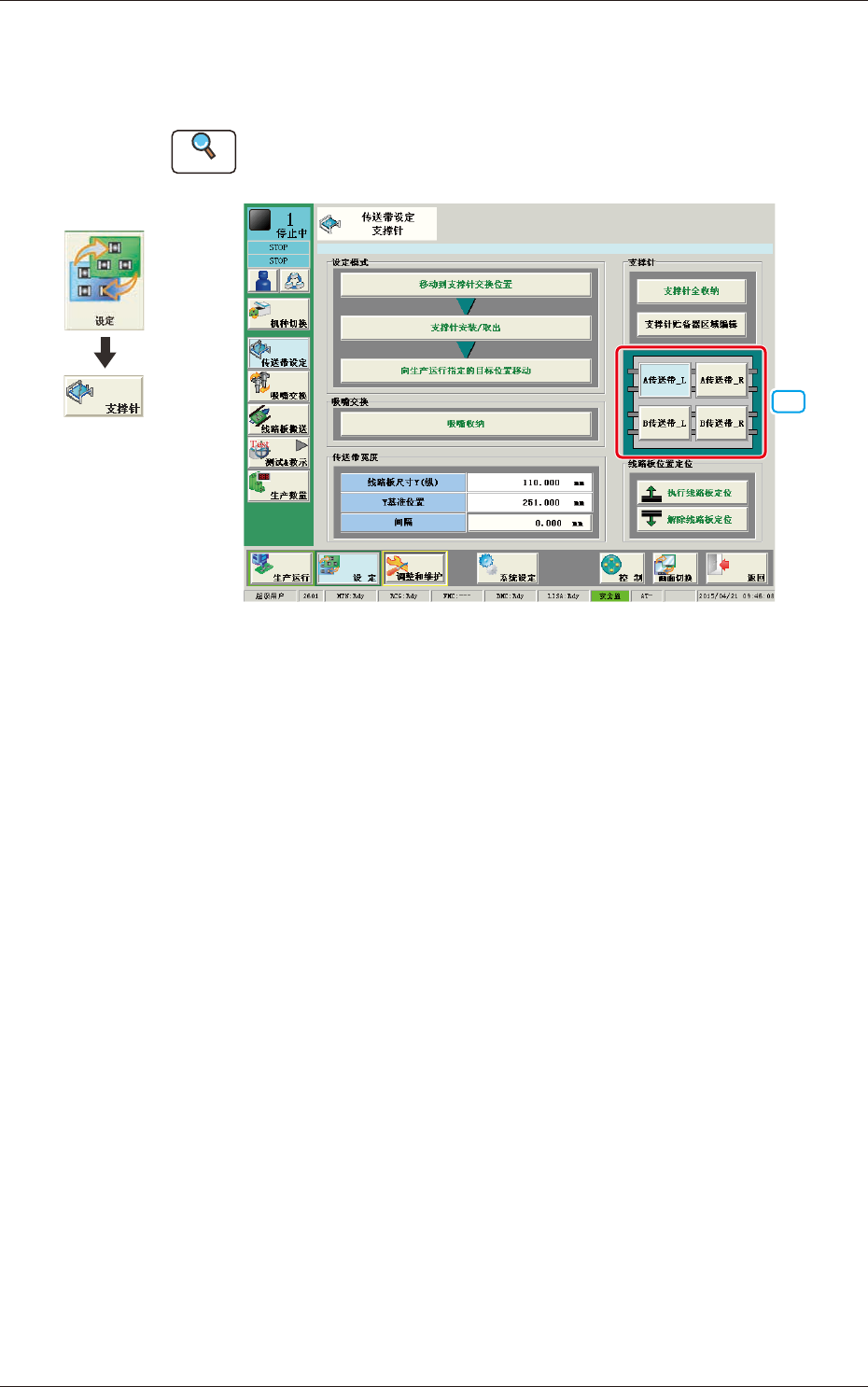

Fig. 10 支撑针
[1] 线路板定位部选择按钮
选择进行各通道设定作业侧的线路板定位部。
[A 传送带 _L] 按钮 :选择 A 通道侧线路板定位 L 部。
[B 传送带 _L] 按钮 :选择 B 通道侧线路板定位 L 部。
[A 传送带 _R] 按钮 :选择 A 通道侧线路板定位 R 部。
[B 传送带 _R] 按钮 :选择 B 通道侧线路板定位 R 部。
[2] 轨道固定余量
每个轨道的固定余量可进行设定。
在 [1] 处进行轨道的选择及切换。
界面展开
6. 支撑针 ( 支撑销 )
1504-001
