37
OM-1787
13.3 维护保养部位
1504-001

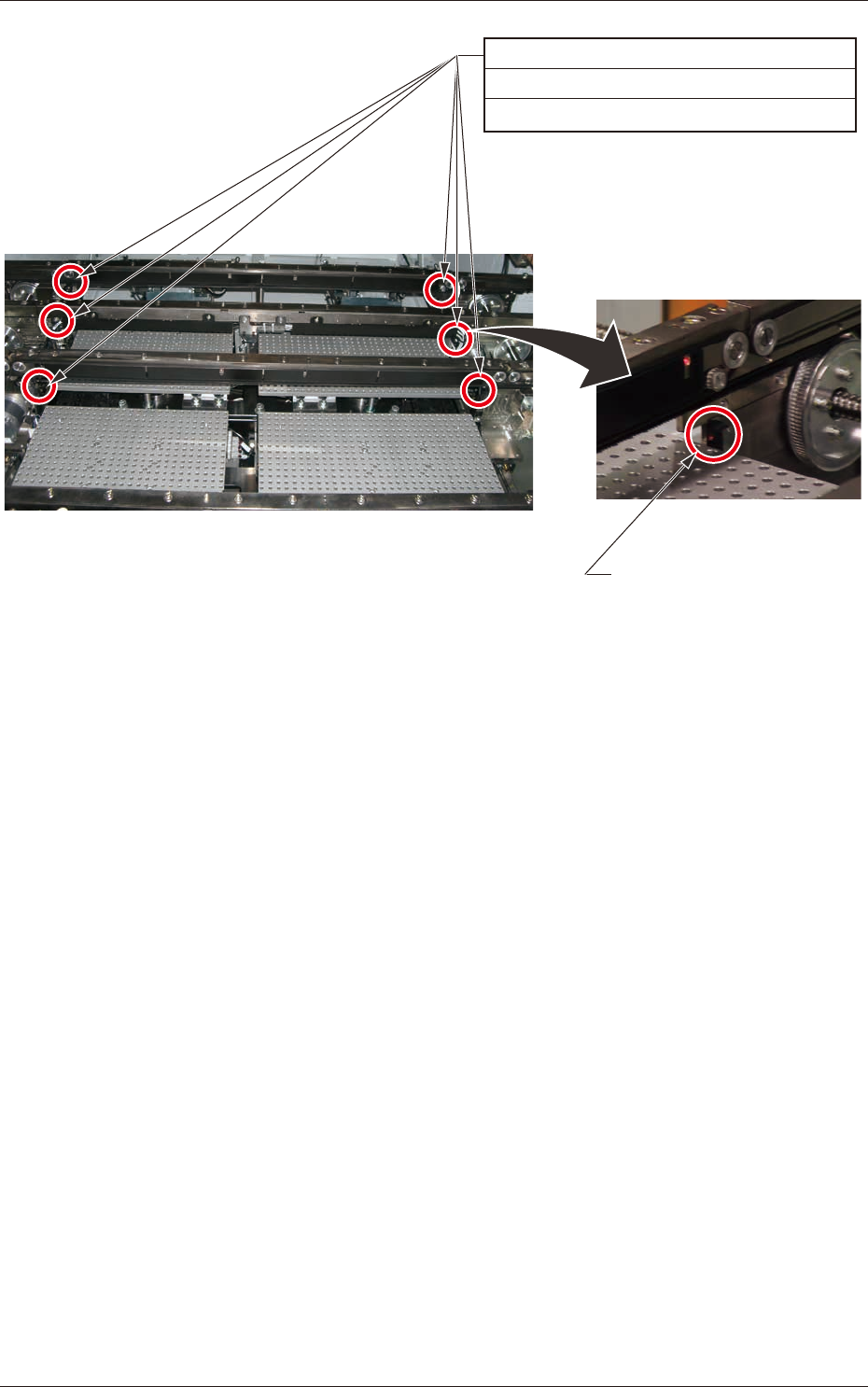

支撑销检出传感器(6处)
每周 清扫 所要时间:1分钟
请用棉纱清扫支撑销检出传感器。
支撑销检出传感器
Fig. 32
38
OM-1787
13.3 维护保养部位
1504-001
线路板检出传感器光纤(4处)、
线路板检出传感器(6处)
、
线路板检出传感器镜(4处)
每周 清扫 所要时间:2分钟
请用棉纱清扫线路板检出传感器。
双重搬送时(图像配置图)
线路板检出传感器光纤
线路板检出传感器
线路板检出传感器镜
线路板检出传感器光纤
线路板检出传感器
线路板检出传感器
线路板检出传感器镜
线路板检出传感器光纤
线路板检出传感器
线路板检出传感器镜
Fig. 33
39
OM-1787
14. 重要保修品列表
1504-001
14. 重要保修品列表
需要保修几年的元件列表。请作为参考。
Note
有关重要保修品的更换方法，因需要高度技术，请咨询本公司服务人员。
Table 9
模块名 品 名 元件编号
Yamaha Hitachi
元件名 使用数 建议年数
Note(a)
备 注
传送带部 KYB-M91CV-00 223Q0663 PULLEY,TIMING 24 5
KYB-M91CX-00 223Q0755 PULLEY,FLAT,TIMING 4 5
KYF-M867W-00 223M0059 PULLEY,FLAT 16 5
KYB-M919E-00 223L0383 BELT_TIMING 4 3
KYB-M919F-00 223L0384 BELT_TIMING 8 3
