4 OM-1787 [2] 生产信息 显示各通道的生产信息。 Reference 有关生产数量的设定请参照 “ 7.生产块数设定 ” 章节。 Fig. 4 生产信息 线路板完成时间 : 显示当前在装线路板的前一块已完成线路板 的完成时间。 是从开始获取线路板到最终贴装完了为止的 时间合计值。 分割线路板数量 : 显示分割线路板的生产数量。 生产数量 : 显示当前时点的线路板生产数量。 生产预定数量 : 显示线路板的生产预定…
3
OM-1787
[1] 图像显示部
用图像显示装置的线路板搬送部及元件供给部。
Fig. 3 图像显示部
Note
界面显示根据所选择的选项而有所不同。
本机 / 生产线切换按钮
进行图像显示部的切换。
Note
生产线构成为 1 台时，不显示生产线控制切换按钮。
[本机]按钮 :显示装置单体的图像。
[ 生产线 ] 按钮 :显示生产线的图像。
进行生产线开始、生产线单板。
Reference
详细内容请参照
“
3.1生产线界面
”
章节。
3. 生产运行
1504-001
4
OM-1787
[2] 生产信息
显示各通道的生产信息。
Reference
有关生产数量的设定请参照
“
7.生产块数设定
”
章节。
Fig. 4 生产信息
线路板完成时间
:显示当前在装线路板的前一块已完成线路板
的完成时间。
是从开始获取线路板到最终贴装完了为止的
时间合计值。
分割线路板数量
:显示分割线路板的生产数量。
生产数量
:显示当前时点的线路板生产数量。
生产预定数量
:显示线路板的生产预定数量。
[清除]按钮 : 清除生产数量为 0[ 零 ]。停止。
3. 生产运行
1504-001
5
OM-1787
3.1 生产线界面
进行生产线的运行状态确认以及生产线操作。
显示在生产线构成中设定的 SIGMA 系列 ( 包括印刷机 ) 的运行状况、线路板
搬送部的图像等。
Reference
双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5S“第二卷第
一章 2.2 生产线界面”章节。
[1]

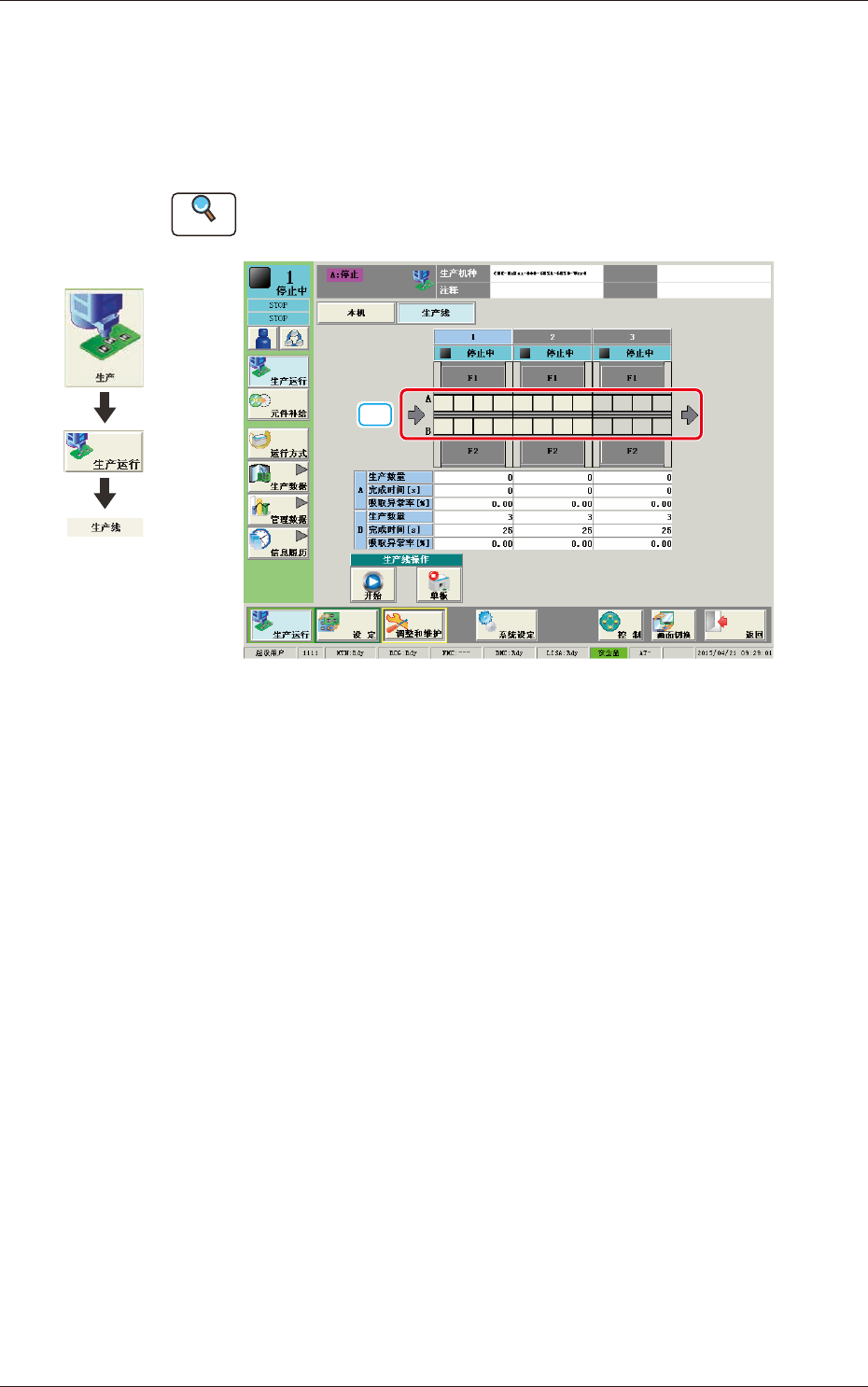

Fig. 5 生产线界面
[1] 线路板搬送部
显示各通道当前的线路板搬送状况。
绿色:有线路板的状态
灰色:无线路板的状态
界面展开
3.1 生产线界面
