10. 马达

进行各单元的手动动作 ( 手动调节 ) 和当前系统信息的显示等。

Reference

双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5S“第三卷第

一章 6.2马达”章节。

[1]

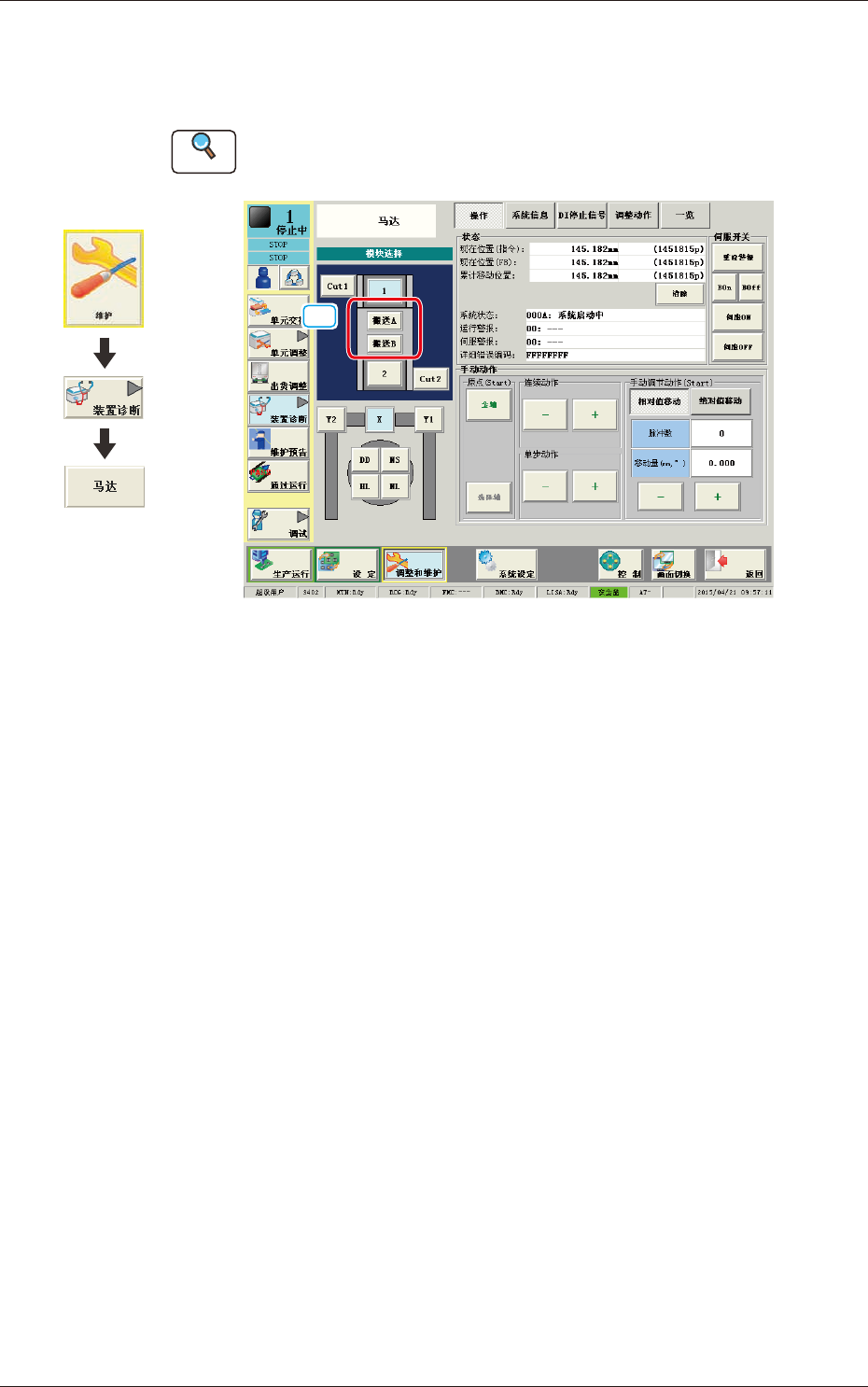

Fig. 18 马达

[1] [ 搬送 A、B] 按钮

可以确认相应的各搬送通道的搬送单元。

界面展开

10. 马达

1504-001

OM-1787

11. 传送带

进行传送轨道宽度自动调整。

[1]

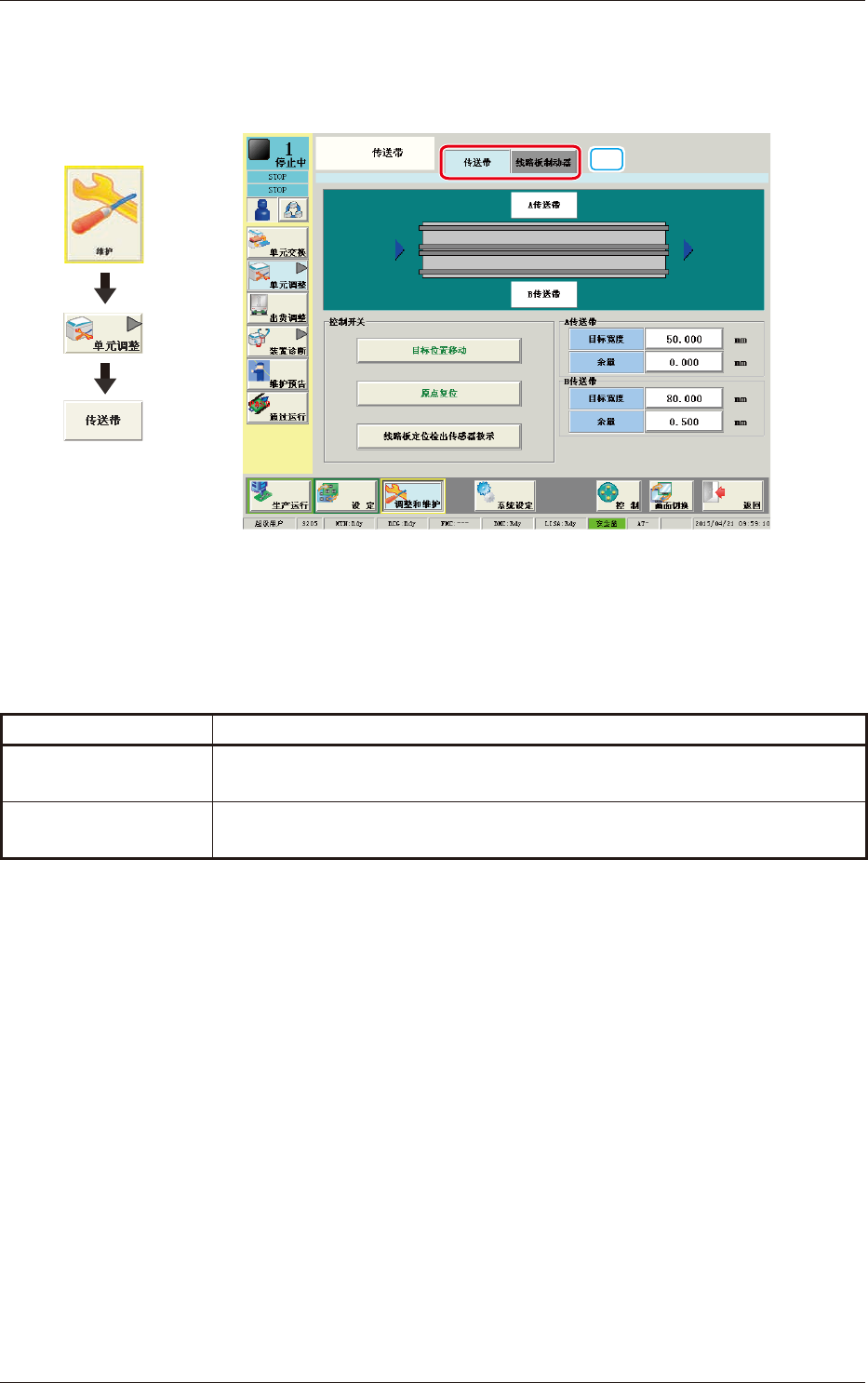

Fig. 19 传送带

[1] Tab

“传送轨道”界面分为以下两个选项部分，按下 Tab，便显示各选项。

Table 1

Tab 内容

传送轨道显示传送轨道操作界面。

线路板定位挡板显示线路板定位挡板操作界面。

界面展开

11. 传送带

1504-001

OM-1787

11.1 传送带

进行各通道传送带宽度的批量设定、手动设定的调整操作。

Reference

双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5S“第三卷第

一章 4.3.2 线路板制动器”章节。

[1]

Fig. 20 传送带

[1] 传送带选择按钮

选择进行目标位置移动、基准位置调整或宽度调整的传送带部位 (L 传

送带、A 传送带、B 传送带、R 传送带 )。

Note

将传送轨道 B 的宽度设定为 250.001 ～ 415 时 , 轨道 A 将会自动移动

到原点位置。
