36 OM-1787 13.3 维护保养部位 1504-001 13.3.2.2 传送带部 直线导轨(2处) 每三个月 清扫、注油 所要时间:5分钟 (DAPHNE EPONEX GREASE No.1) 请用棉纱擦去原有的润滑油。 请注意不要残留纱头。 请在手动注油枪安装微型软管，从注油嘴注 入新的润滑油。 使用吸嘴为H形。 H形 PT1/8 注油作业示例 Fig. 31 Notice Note
35
OM-1787
14.3 维护保养部位
1504-001
13.3.2 点检、清扫、注油部位
13.3.2.1 线路板定位部
滚珠丝杠(2处)
每三个月 清扫、注油 所要时间:10分钟
(DAPHNE EPONEX GREASE No.1)
请用棉纱擦去原有的润滑油，用注油器涂刷
新润滑油。
请注意不要残留纱头。
初次注油是在一个月后，以后每三个月注
油一次。
使用吸嘴为No.19(茶色)。
No.19
支撑台上面
每周 清扫 所要时间:2分钟
请去除异物、不要元件，用吸尘器吸取垃
圾、灰尘。
滚珠丝杠副
(注油嘴6处)
每六个月 清扫 注油 所要时间:10分钟
(DAPHNE EPONEX GREASE No.1)
(1) 请用油棉纱擦去原有的润滑油。
请注意不要残留纱头。
(2) 请在手动注油枪安装微型软管，从注油
嘴注入新的润滑油。
SPK-3C
滚珠丝杠
Fig. 30
Notice
Notice
Note
36
OM-1787
13.3 维护保养部位
1504-001

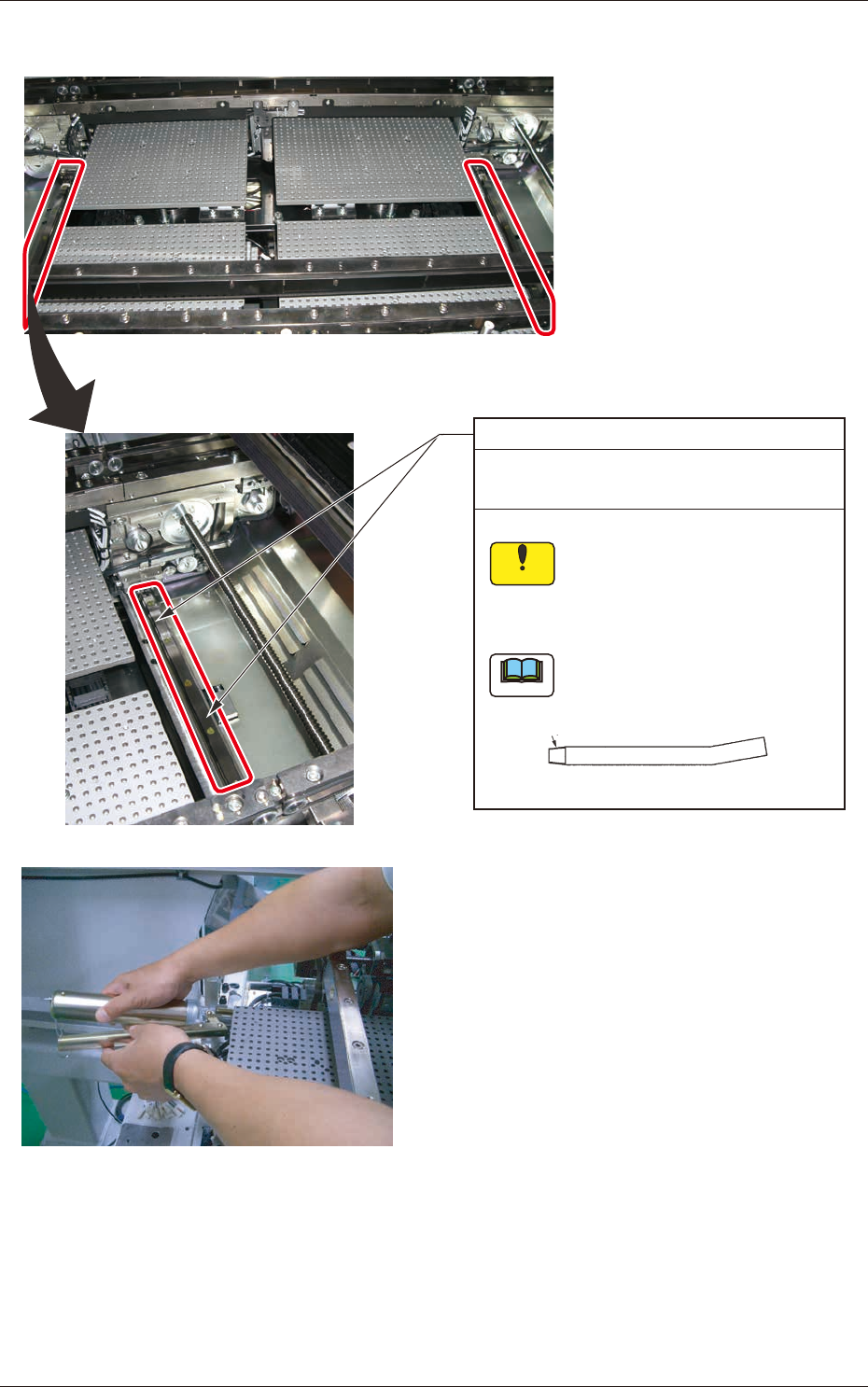

13.3.2.2 传送带部
直线导轨(2处)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
请用棉纱擦去原有的润滑油。
请注意不要残留纱头。
请在手动注油枪安装微型软管，从注油嘴注
入新的润滑油。
使用吸嘴为H形。
H形
PT1/8
注油作业示例
Fig. 31
Notice
Note
37
OM-1787
13.3 维护保养部位
1504-001
支撑销检出传感器(6处)
每周 清扫 所要时间:1分钟
请用棉纱清扫支撑销检出传感器。
支撑销检出传感器
Fig. 32
