14 OM-1787 7.1 线路板搬运和位置定位状态的确认 在 “ 生产运行 ” 菜单的 “ 线路板搬送 ” 界面中确认线路板搬运和定位状态。 Procedure (1) 随着 “ 界面展开 ” ，显示 “ 线路板移载 ” 界面。 Fig. 15 (2) 从前工序搬入线路板到确认线路板搬运和位置定位状态的通道。 (3) 按下图像显示的定位传送带的模块按钮，在 10 秒钟内按操作台的 [START] 按钮，搬运线路板。 (4) …
13
OM-1787
7. 线路板移载
可以将传送带上各通道各模块的线路板搬送到下一个模块。
Reference
双轨道对应以外的有关说明请参照主机使用说明书 SIGMA-G5S“第二卷第
六章 6. 线路板移载”章节。
[1]
[2] [2]
[2] [2]

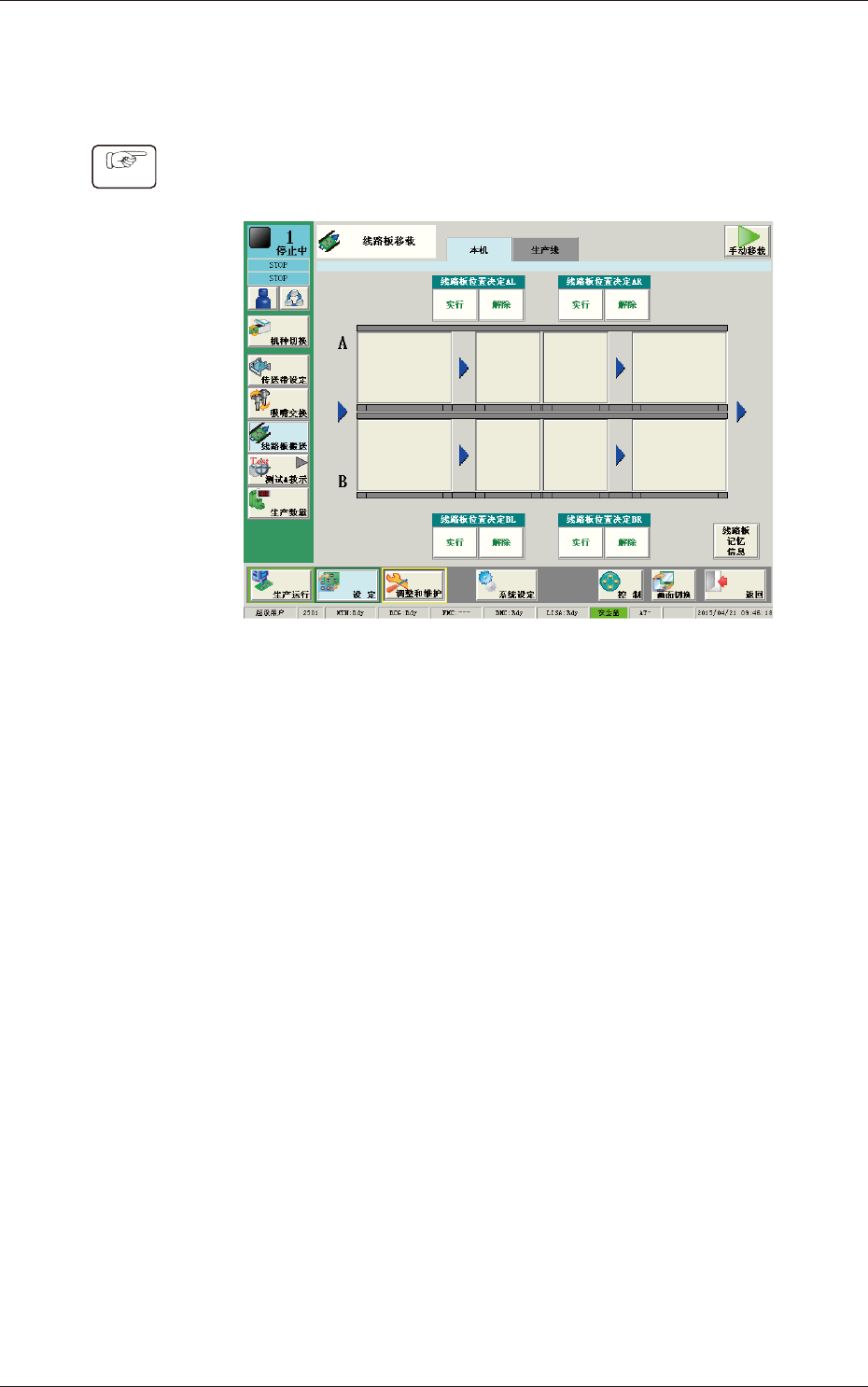

Fig. 14 线路板移载
[1] 传送带图像显示部
图像显示的传送带各通道、各模块显示为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置上。
[2] 线路板位置决定 ( 定位 )AL、线路板位置决定 BL、
线路板位置决定 AR、线路板位置决定 BR
进行各通道、各模块的线路板定位。
按下 [ 实行 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就上升，线路板被定位。
按下 [ 解除 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就下降，线路板定位被解除。
[3] [ 手动移载 ] 按钮
手动进行线路板定位。
界面展开
7. 线路板移载
1504-001
14
OM-1787
7.1 线路板搬运和位置定位状态的确认
在
“
生产运行
”
菜单的
“
线路板搬送
”
界面中确认线路板搬运和定位状态。
Procedure
(1)随着
“
界面展开
”
，显示
“
线路板移载
”
界面。
Fig. 15
(2)从前工序搬入线路板到确认线路板搬运和位置定位状态的通道。
(3)按下图像显示的定位传送带的模块按钮，在 10 秒钟内按操作台的
[START] 按钮，搬运线路板。
(4)确认线路板是否正常传送和传送时有无碰撞或掉落。
(5)按
“
线路板位置决定 ( 定位 )L
”
的 [ 实行 ] 按钮，在 10 秒钟内按操作
台的 [START] 按钮。
( 支撑台上升。)
(6)按机盖锁定开关，关闭开关灯。
( 透明盖锁定被解除。)
7.1. 线路板搬运和位置定位状态的确认
1504-001
15
OM-1787
(7)打开透明盖。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(8)用手指轻压线路板，确认支撑销位置是否有问题。
(9)关闭透明盖。
(10)按机盖锁定开关，打开开关灯。
7.1. 线路板搬运和位置定位状态的确认
