44 OM-1787 传送带部布局 ( 内侧 :A 通道 ) 1504-001 15.2 传感器负载配置图 B1304 M49 B1 1604 B 1 1604 Amp B 1 1608 Amp B1 1608 B1404 M50 Y0814,Y0815 Y0818 Y0914,Y0915 Y0918 Symbol Name Symbol Name M49 NA-BAL B1 1604 Backup Base 1 Origin Sens…

100%1 / 80
43
OM-1787

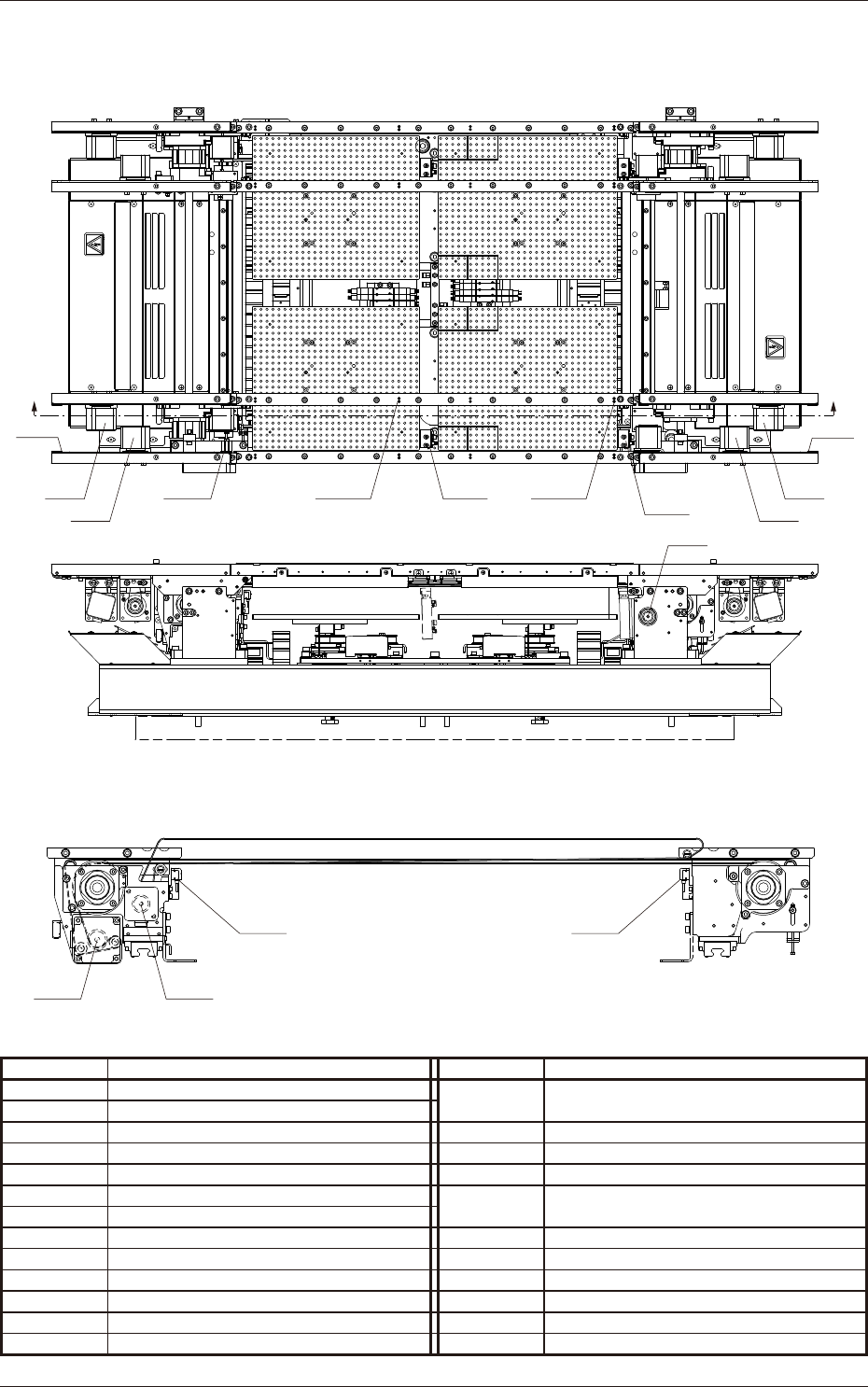

传送带部布局 ( 外侧 :B 通道 )
Symbol Name Symbol Name
M51 NL-LB1 B1204 Lane B Deceleration Sensor (L Flow),
M52 NL-LB2 STOP Sensor (R Flow)
M53 NA-LB1 B1205 Lane B Stop Sensor Mounting Section 1
M54 NA-LB2 B11402 Lane B Stop Sensor Mounting Section 1
M55 NR-LB1 B21402 Lane B Stop Sensor Mounting Section 2
M56 NR-LB2 B1504 Lane B Stop Sensor (L Flow),
M57 NA Chute Width Changeable (3) Deceleration Sensor (R Flow)
B0934 PCB Stopper AL Upper Sensor
B0935 PCB Stopper AL Origin Sensor
B0936 PCB Stopper AR Upper Sensor
B0937 PCB Stopper AR Origin Sensor
B0840
Movable Chute Backup Pin Sensor 3 (Light Reception)
B0840T
Movable Chute Backup Pin Sensor 3 (Light Emission)
1504-001
15.2 传感器负载配置图
C C
B1204
M51
M52
B1205 B11402
B0934
B0935
B21402
B0936
B0937
M55
M56
B1504
M56
B0840
M53M57
B0840T
VIEW “C”
44
OM-1787

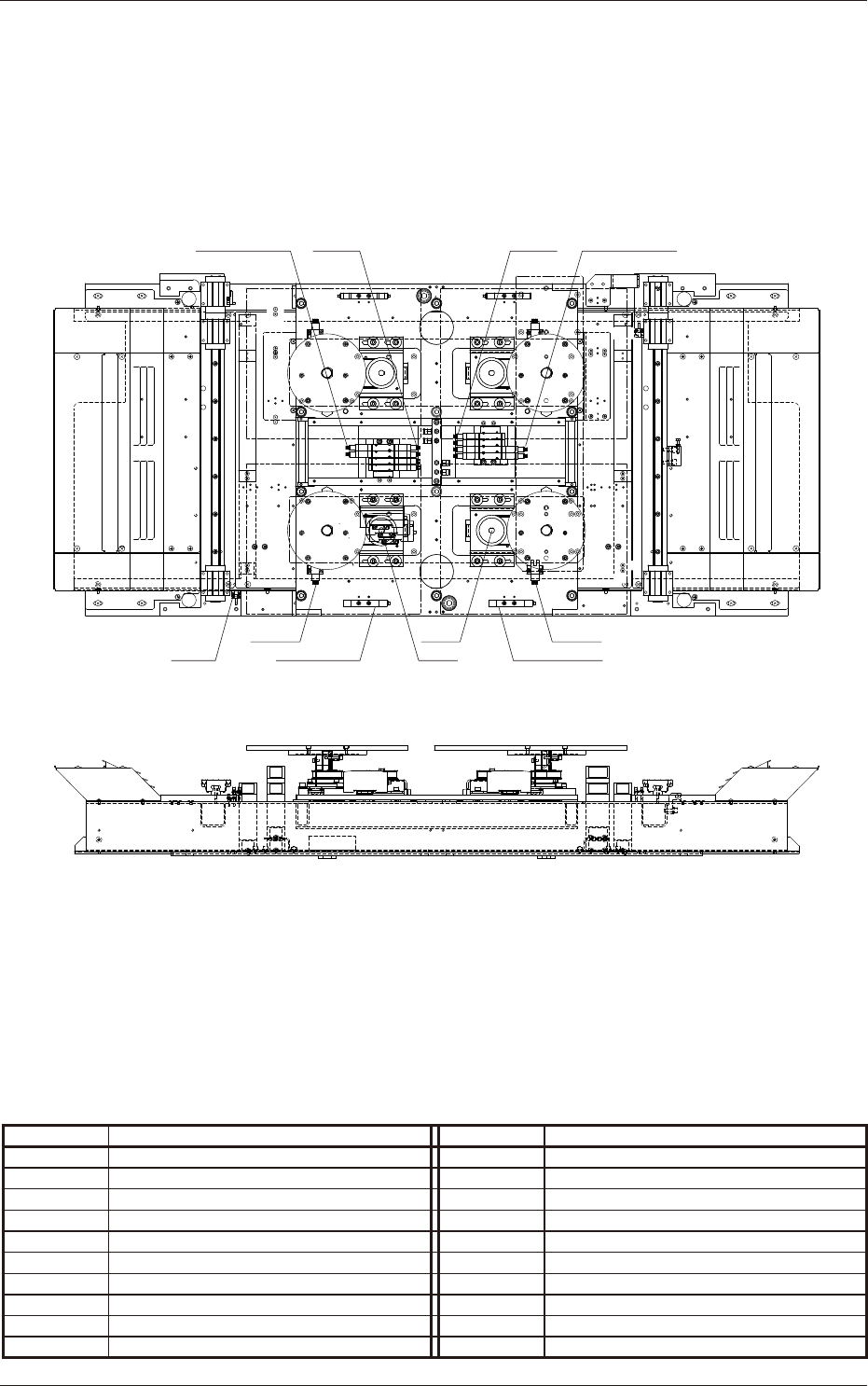

传送带部布局 ( 内侧 :A 通道 )
1504-001
15.2 传感器负载配置图
B1304 M49
B11604
B11604 Amp B11608 Amp
B11608
B1404
M50
Y0814,Y0815 Y0818 Y0914,Y0915Y0918
Symbol Name Symbol Name
M49 NA-BAL B11604 Backup Base 1 Origin Sensor Limit (+)
M50 NA-BAR B11604 Amp Amplier
Y0814
Movable 1,2LZClamp Cylinder Valve (A: Descent)
B11608 Backup Base 2 Origin Sensor Limit (+)
Y0815
Movable 1,2LZ Clamp Cylinder Valve (B: Ascent)
B11608 Amp Amplier
Y0818 PCB Stopper AL B1304 Movable Chute 1 Origin Sensor
Y0914
Movable 1,2RZ Clamp Cylinder Valve (A: Descent)
B1404 Movable Chute 2 Origin Sensor
Y0915
Movable 1,2RZ Clamp Cylinder Valve (B: Ascent)
Y0918 PCB Stopper AR
45
OM-1787

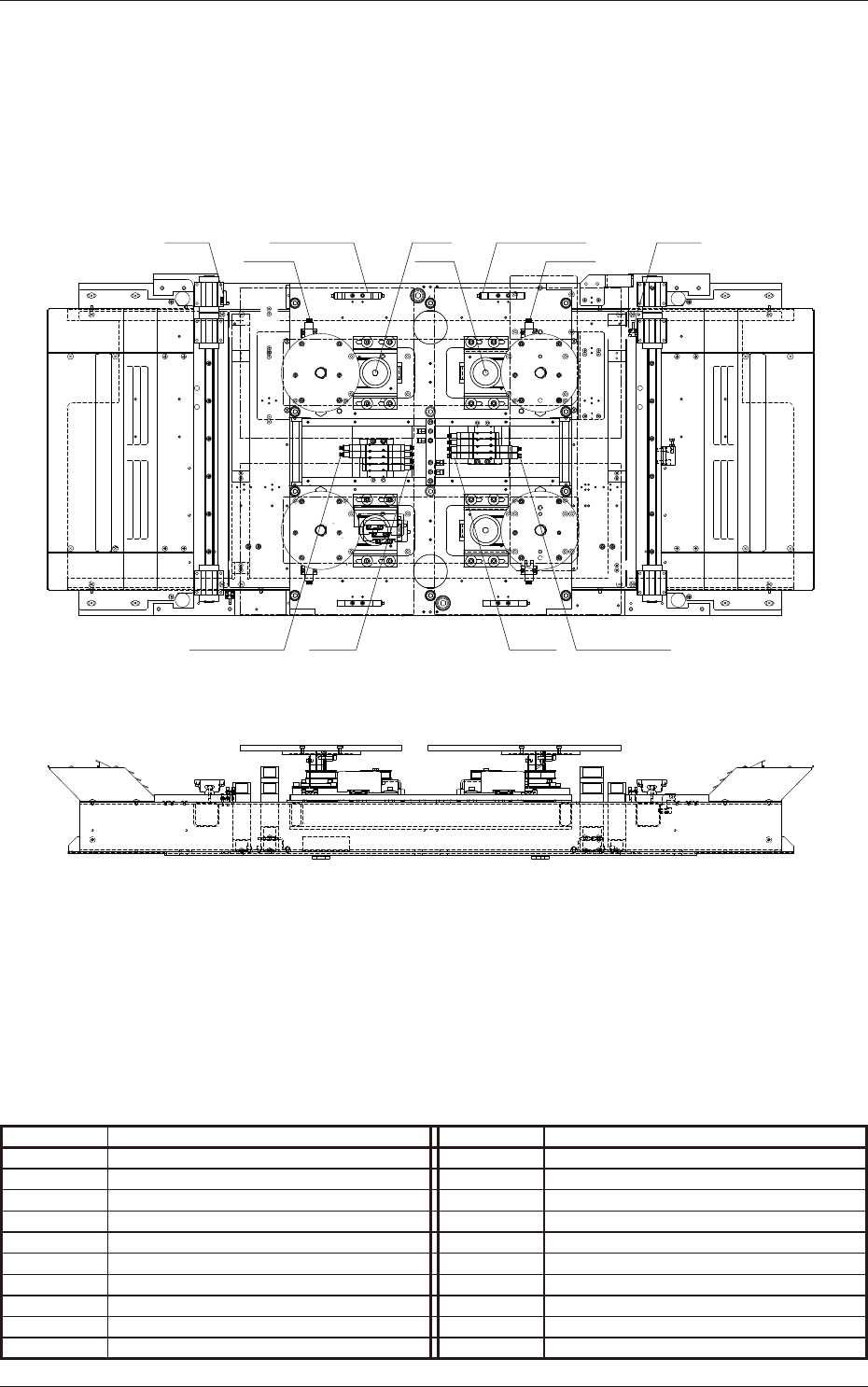

传送带部布局 ( 内侧 :B 通道 )
1504-001
15.2 传感器负载配置图
B1305
M59B11704
B11704 Amp B11708 Amp
B11708
M60
Y0816,Y0817 Y0819 Y0916,Y0917Y0919
Symbol Name Symbol Name
M59 NA-BBL B11704 Backup Base 1 Origin Sensor Limit (+)
M60 NA-BBR B11704 Amp Amplier
Y0816
Movable 3LZClamp Cylinder Valve (A: Descent)
B11708 Backup Base 2 Origin Sensor Limit (+)
Y0817
Movable 3LZ Clamp Cylinder Valve (B: Ascent)
B11708 Amp Amplier
Y0819 PCB Stopper BL B1805 Movable Chute 3 Origin Sensor
Y0916
Movable 3RZ Clamp Cylinder Valve (A: Descent)
Y0917
Movable 3RZ Clamp Cylinder Valve (B: Ascent)
Y0919 PCB Stopper BR
