4 Einbau des XPL Montageanleitung 4.3 Ausrichten des XPL SIPLACE X-Se rie Pro ductivity Shuttle-T yp I/II 18 4. Richten Sie nun das XPL seitlich so a us, dass es mittig zwischen den be iden Tran sport spuren der SIPLACE …

Montageanleitung 4 Einbau des XPL

SIPLACE X-Serie Productivity Shuttle-Typ I/II 4.3 Ausrichten des XPL

2. Verbinden Sie das, bereits im Bestücker, verlegte Endschalterkabel mit dem XPL.

4.3 Ausrichten des XPL

1. Schalten Sie SIPLACE X-Serie am Hauptschalter wieder ein.

HINWEIS

Zur besseren Zugänglichkeit sollten die Wangen in der Position 268 stehen und die Maschine

in dem Transportmodus „Transportwangen außen“ bzw. „Fixed rail outside“ betrieben werden!

2. Stelen Sie die Breite beider Transportspuren der SIPLACE X-Serie auf 152 mm ein.

3. Schieben Sie die beiden Transportwangen des XPL bis auf Anschlag auseinander. Achten Sie

darauf, dass alle drei Verstelleinheiten des XPL maximal auseinander gefahren sind!

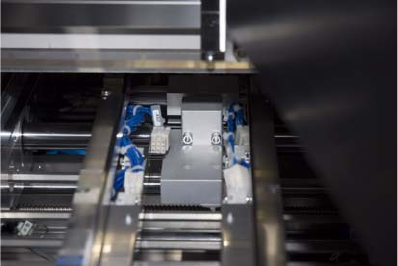

Endschalterkabel mit

XPL verbinden.

Verstelleinheit XPL

4 Einbau des XPL Montageanleitung

4.3 Ausrichten des XPL SIPLACE X-Serie Productivity Shuttle-Typ I/II

4. Richten Sie nun das XPL seitlich so aus, dass es mittig zwischen den beiden Transportspuren

der SIPLACE X-Serie verläuft und die Endschalter gerade nicht betätigt sind. Ziehen Sie die

Befestigungsschrauben leicht an.

5. Legen Sie nun die Maschinenwasserwaage, wie unten gezeigt, oben auf das Wellenlager des

XPL.

6. Richten Sie, durch Drehen des Wellenlagers, dieses so aus, bis es nivelliert ist, und ziehen Sie

dann die Schrauben der Wellenklemmung an. Dadurch wird das XPL in seiner Höhe einge

stellt. Führen Sie diese Einstellung am Ein- und am Auslauf der SIPLACE X-Serie durch. Vo-

raussetzung dafür ist, dass der Bestücker bereits eingestellt und ausgerichtet ist.

Endschalter

Wellenlager

Montageanleitung 4 Einbau des XPL

SIPLACE X-Serie Productivity Shuttle-Typ I/II 4.3 Ausrichten des XPL

7. Ziehen Sie jetzt die Klemmschrauben zur Verbindung der beiden XPL-Teile fest.

8. Montieren Sie wieder die Abdeckungen am Ein- und Auslauf des Bestückers.
