Montageanleitung 5 Anbau des XPS

SIPLACE X-Serie Productivity Shuttle-Typ I/II 5.2 XPS am Einlauf des Bestückers

5.2 XPS am Einlauf des Bestückers

1. Stellen Sie das SIPLACE X-Series Productivity Shuttle (XPS) mit so viel Abstand am Einlauf

des Bestückers auf, dass Sie die Kabelverbindungen problemlos herstellen können. Das Be

dienfeld des XPS befindet sich, in Durchlaufrichtung gesehen, auf der rechten Seite.

HINWEIS

Ist die Linie für den Combined Mode vorgesehen und sind XPS verschiedenen Typs vorhan-

den, ist darauf zu achten, dass am Anfang (Anfangsmodul) und am Ende (Endmodul) der Linie

je ein XPS des Typs I steht.

Achten Sie auf die Bezeichnung auf dem Typenschild.

Typenbezeichnung

5 Anbau des XPS Montageanleitung

5.2 XPS am Einlauf des Bestückers SIPLACE X-Serie Productivity Shuttle-Typ I/II

2. Montieren Sie die mitgelieferten Gummiplatten an der Unterseite der Stellfüße. Heben Sie

dazu das XPS mit einem Hubwagen entsprechend an.

3. Verbinden Sie das XPS elektrisch mit dem XPL.

Verbindung gemäß der Kenn-

zeichnung herstellen.

Montageanleitung 5 Anbau des XPS

SIPLACE X-Serie Productivity Shuttle-Typ I/II 5.2 XPS am Einlauf des Bestückers

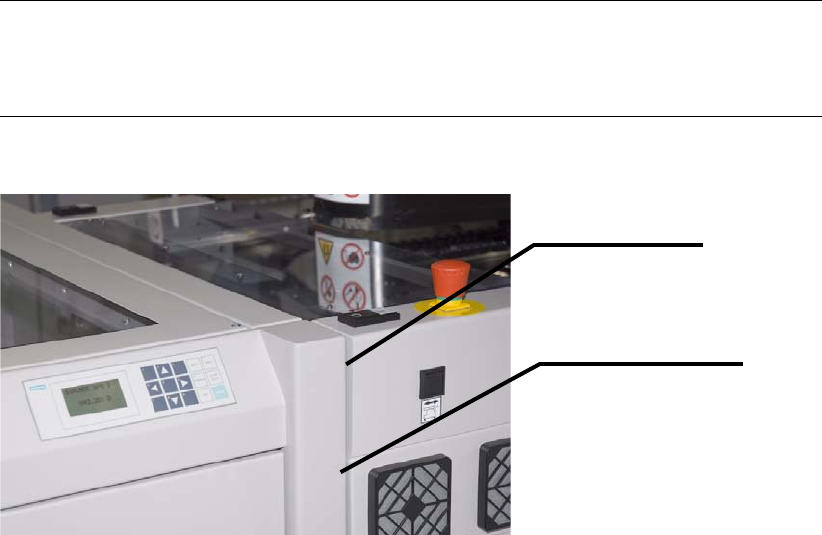

4. Stellen Sie nun das XPS an den Bestücker heran. Die Vorderkanten XPS - Bestücker sollen

bündig zum Stellplatz 1 sein. Zwischen den Maschinen lassen Sie einen kleinen Spalt von ca.

mm, um die Übertragung von Vibrationen zu vermeiden.

HINWEIS

Benutzen Sie den Hubwagen. Mit den Gummiplatten an den Stellfüßen lässt sich das XPS nur

schwer verschieben.

Spalt, ca. 3 mm

Vorderkante bündig
