Montageanleitung 7 Schnittstellenbeschreibung
SIPLACE X-Serie Productivity Shuttle-Typ I/II 7.3 Schnittstellenmodul AMI
7.3 Schnittstellenmodul AMI
Das AMI-Modul dient zur Verbindung der Schnittstellen des XPS mit dem SIPLACE-Bestücker.
7.3.1 Anschlussschema
Abb. 7 - 1 Schnittstellenmodul AMI 3.x
7 Schnittstellenbeschreibung Montageanleitung
7.3 Schnittstellenmodul AMI SIPLACE X-Serie Productivity Shuttle-Typ I/II
40

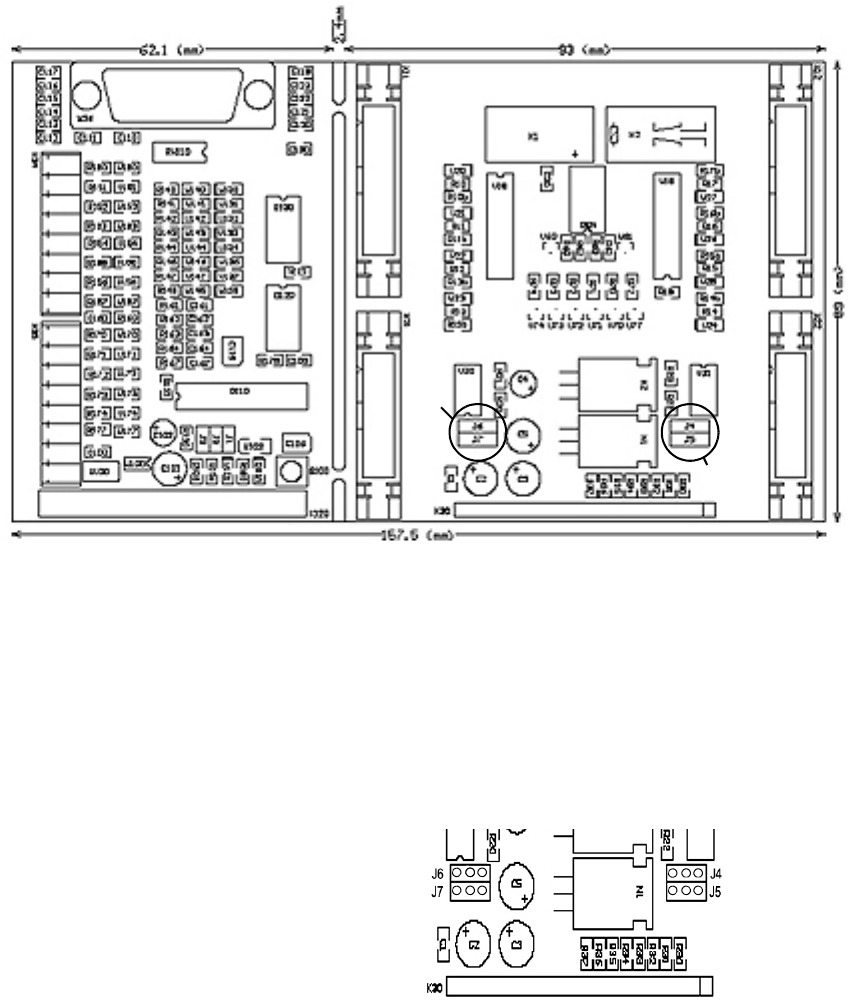

Abb. 7 - 2 Maßbild - AMI 3.0
7.3.2 Jumper
Für verschiedene Schnittstellendefinitionen müssen auf der hinteren Platine im Schnittstellenmo-
dul die Jumper J4, J5, J6 und J7 gesteckt werden. Dazu muss das Schnittstellenmodul, wie in Ka-
pitel 7.3.3 beschrieben, geöffnet werden.
Abb. 7 - 3 Jumper
7.3.2.1 Siemens - Schnittstelle
Es müssen keine Jumper gesteckt werden, X11 + X12 sind mit allen Signalen belegt.
7.3.2.2 SMEMA - Schnittstelle
Es müssen keine Jumper gesteckt werden, X21 + X22 sind mit allen Signalen belegt.
Jumper J6
Jumper J7
Jumper J4
Jumper J5
J4 24 V
J5 GND
J6 24 V
}
}
N+1 über X22
N-1 über X21
41
Montageanleitung 7 Schnittstellenbeschreibung
SIPLACE X-Serie Productivity Shuttle-Typ I/II 7.3 Schnittstellenmodul AMI
7.3.3 Öffnen des Schnittstellenmoduls
Um Jumper setzen zu können, muss das Schnittstellenmodul wie nachfolgend gezeigt geöffnet
werden:
1. Trennen Sie alle Verbindungen vom Schnittstellenmodul.
2. Nehmen Sie das Schnittstellenmodul von der Halterung.
3. Das Gehäuse wird zur Seite hin geöffnet. Sie können dazu mit einem Schraubendreher den
Verschluss vorsichtig öffnen.

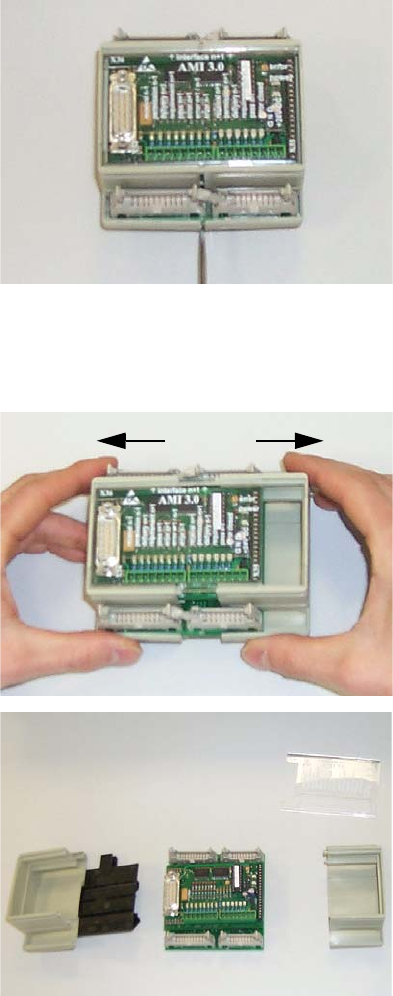

Abb. 7 - 4 Schnittstellenmodul öffnen - Bild 1
4. Ziehen Sie die beiden Gehäuseteile nach rechts und links ab.
Abb. 7 - 5 Schnittstellenmodul öffnen - Bild 2 und 3
