33 Montageanleitung 6 Herstellen der Schnittstellenverbindungen SIPLACE X-Serie Productivity Shuttle-T yp I/II 6 Herstellen der Schnitt stellenverbin - dungen Zum einen muss hier die Schnittstellenverbi ndung vom XPS zum…

5 Anbau des XPS Montageanleitung

5.6 Sicherheitsabdeckung SIPLACE X-Serie Productivity Shuttle-Typ I/II

5.6.2 Montage

HINWEIS 5

Die Sicherheitsabdeckung darf unter keinen Umständen freitragend montiert werden. Sie ist so

konzipiert, dass die Abdeckung auf dem angrenzenden Bandmodul aufliegt.

Ist das nicht möglich, ist diese Abdeckung nicht geeignet und muss durch eine Sonderabde-

ckung ersetzt werden.

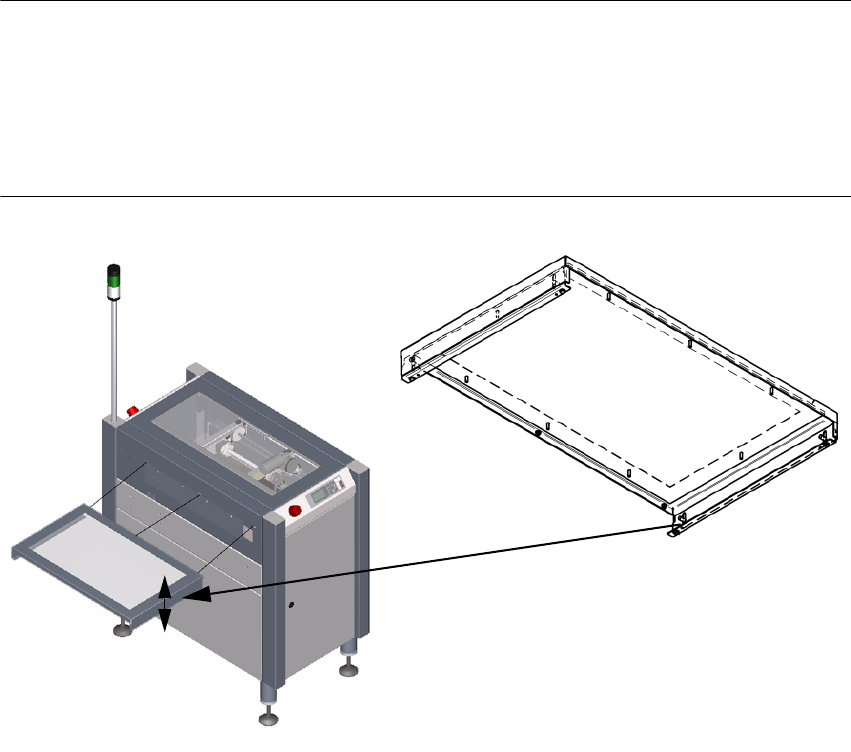

Abb. 5 - 5 Montage der Sicherheitsabdeckung

1. Die Sicherheitsabdeckung wird mit drei Zylinderschrauben mit Innensechskant M4x16

DIN

912 am XPS befestigt.

2. Die seitlichen Teile der Abdeckung sind in der Höhe einstellbar. Der Einstellbereich beträgt

mm. Damit muss sie so eingestellt werden, dass sie auf dem Transportband aufliegt.

Montageanleitung 6 Herstellen der Schnittstellenverbindungen

SIPLACE X-Serie Productivity Shuttle-Typ I/II

6 Herstellen der Schnittstellenverbin-

dungen

Zum einen muss hier die Schnittstellenverbindung vom XPS zum Bestücker und vom XPS zum

XPS hergestellt werden.

HINWEIS

Beachten Sie hierzu die Schnittstellenbeschreibung im nachfolgenden Kapitel Schnittstellenbe-

schreibung und die Schaltplanunterlagen zum XPS.

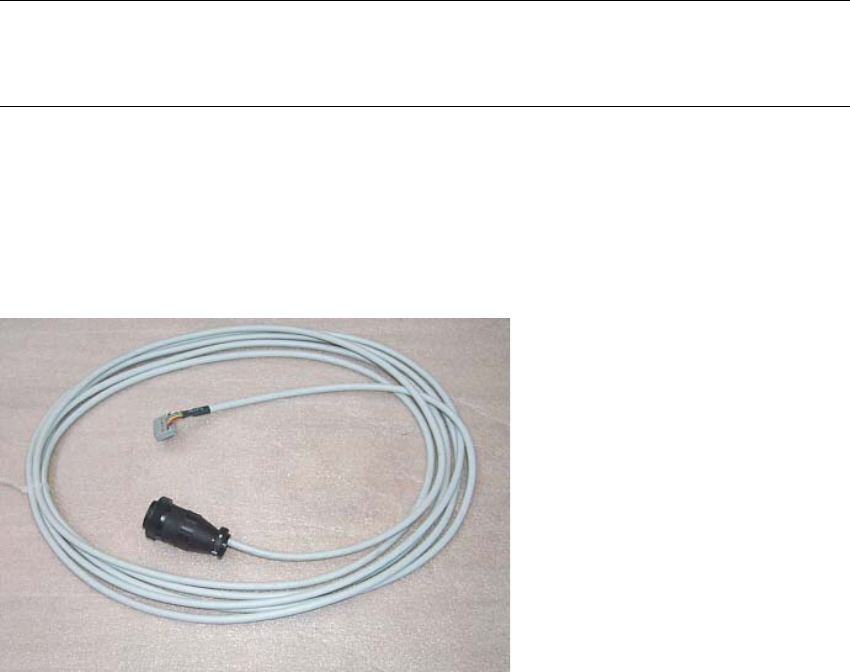

Folgende SMEMA-Schnittstellenkabel liegen der Lieferung bei:

3 Stück 00353086-02 l=5m, 1x Federl. 16pol., 1x CPC

3 Stück 00365032-02 l=5m, 1x Federl. 16pol., 1x CPC

6 Herstellen der Schnittstellenverbindungen Montageanleitung

6.1 Verbindung zum SIPLACE-Bestücker SIPLACE X-Serie Productivity Shuttle-Typ I/II

6.1 Verbindung zum SIPLACE-Bestücker

1. Die SMEMA-Verbindung erfolgt vom AMI-Modul des XPS zum Schnittstellenanschluss des

Bestückers.

HINWEIS

Entnehmen Sie die Anschlussbezeichnungen bitte dem Schaltplan zum XPS.

HINWEIS

Verlegen Sie die Kabel so an bzw. unter der Maschine, dass sie keine Stolperfallen darstellen.

AMI 3.x - Spur 1 und 2

Schnittstellenan-

schlüsse am Bestücker
