29
Montageanleitung 5 Anbau des XPS
SIPLACE X-Serie Productivity Shuttle-Typ I/II 5.5 Abdeckung der Übergabeöffnungen
7. Stellen Sie die Stellfüße so nach, dass sich das XPS einerseits im Wasser befindet und die LP
ohne Kippen und Anecken vom Shuttleband auf die Spur 1 des Bestückers geschoben werden
kann.
8. Wiederholen Sie den Vorgang für die Spur 2.
9. Überprüfen Sie noch mal die Einstellungen für Spur 1 und Spur 2 und stellen Sie ggf. nach.
10.Entnehmen Sie die zur Einstellung verwendeten Leiterplatten und die Maschinenwasser-
waage.
11.Schalten Sie das XPS am Hauptschalter wieder aus und unterbrechen Sie die Verbindung zum
Stromnetz.
5.5 Abdeckung der Übergabeöffnungen
Die Übergabeöffnung an dem SIPLACE X-Series Productivity Shuttle (XPS) muss immer, mit den
vorgesehenen Blechen, bis auf die notwendige LP-Breite abgedeckt werden. Dies gilt für das Ein
-
gangsmodul (am Einlauf), das Endmodul (am Auslauf) und jede Übergabeöffnung jedes XPS an
das kein SIPLACE-Bestücker angrenzt.
Abb. 5 - 1 Abdeckung der Übergabeöffnungen: minimale LP-Breite
Befestigen Sie die Abdeckbleche gemäß Ihren Anforderungen (LP-Breite).
Minimale LP-Breite
Eingangsmodul,
Blickrichtung in
Durchlaufrichtung
5 Anbau des XPS Montageanleitung
5.5 Abdeckung der Übergabeöffnungen SIPLACE X-Serie Productivity Shuttle-Typ I/II
30
Die Abdeckbleche sind beide gleich groß. Die Öffnungsbreite wird über die Langlöcher eingestellt
und bei Bedarf um ein Anschraubloch versetzt.
Abb. 5 - 2 Abdeckung der Übergabeöffnungen: maximale LP-Breite
Die Öffnung ist bis auf das Maximum geöffnet. Beide Bleche werden in unten gezeigter Position
aufbewahrt.
HINWEIS
Diese Einstellung ist nur für die Anlagenarten Zwischenmodul und Kreuzmodul zulässig, das
heißt, diese XPS stehen zwischen zwei SIPLACE-Bestückern.
Abb. 5 - 3 Abdeckung der Übergabeöffnungen: maximale Öffnungsbreite
Maximale LP-Breite
Eingangsmodul,
Blickrichtung in
Durchlaufrichtung
Maximale Öffnung
Zwischenmodul,
Blickrichtung in
Durchlaufrichtung
31
Montageanleitung 5 Anbau des XPS
SIPLACE X-Serie Productivity Shuttle-Typ I/II 5.6 Sicherheitsabdeckung
5.6 Sicherheitsabdeckung
HINWEIS 5
Die Sicherheitsabdeckung ist Bestandteil des SIPLACE XPS Zubehörpaket 1 mit der Artikelnum-
mer 00119974- und muss bei Bedarf extra bestellt werden.
Der Bedarf ist vom Sicherheitsbeauftragten des Betreibers festzustellen.

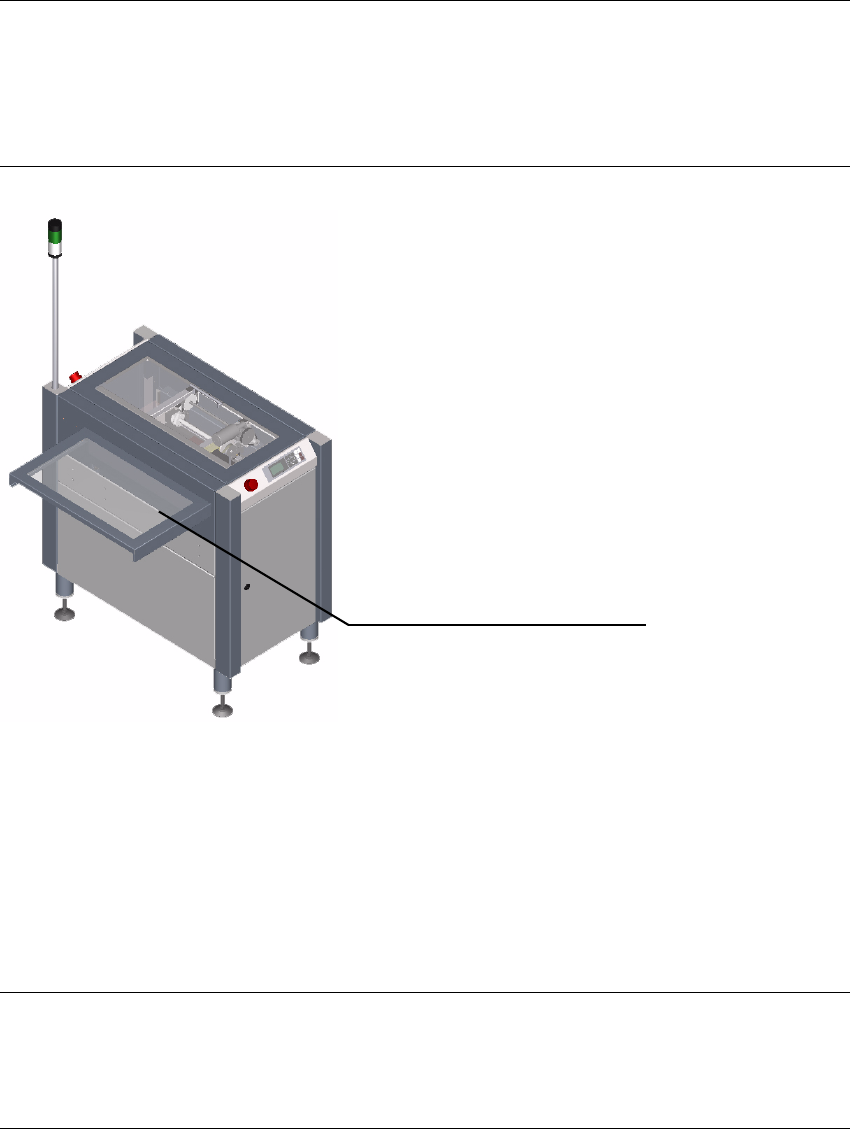

Abb. 5 - 4 Sicherheitsabdeckung
5.6.1 Zweck
Die Sicherheitsabdeckung dient dazu, die Übergabeöffnung am Eingangs- und am Endmodul zu
angrenzenden Maschinen, wie z.
B. zu einem Transportband (idealerweise ein TRM der Fa.
ASYS), gegen Eingreifen zu sichern.
HINWEIS 5
Die Sicherheitsabdeckung ist keine Universalabdeckung, die ihren Zweck an jeder möglichen
angrenzenden Maschine erfüllt. Gegebenenfalls ist eine Sonderabdeckung notwendig.
Sicherheitsabdeckung
