Montageanleitung 7 Schnittstellenbeschreibung
SIPLACE X-Serie Productivity Shuttle-Typ I/II 7.3 Schnittstellenmodul AMI
7.3.3 Öffnen des Schnittstellenmoduls
Um Jumper setzen zu können, muss das Schnittstellenmodul wie nachfolgend gezeigt geöffnet
werden:
1. Trennen Sie alle Verbindungen vom Schnittstellenmodul.
2. Nehmen Sie das Schnittstellenmodul von der Halterung.
3. Das Gehäuse wird zur Seite hin geöffnet. Sie können dazu mit einem Schraubendreher den
Verschluss vorsichtig öffnen.

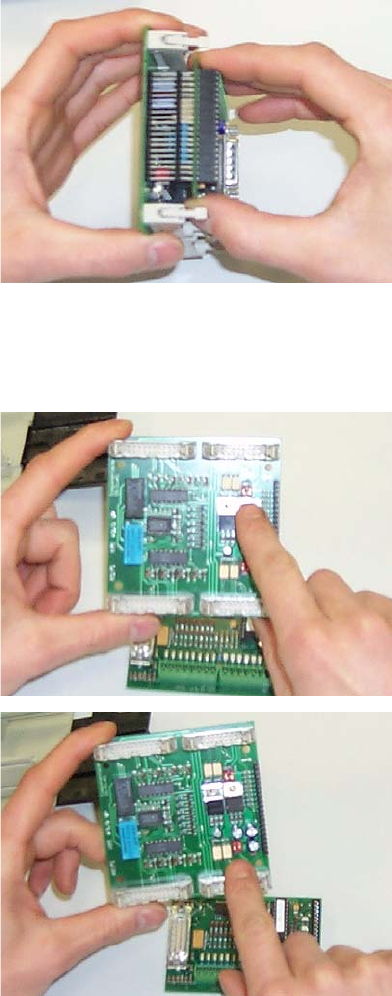

Abb. 7 - 4 Schnittstellenmodul öffnen - Bild 1
4. Ziehen Sie die beiden Gehäuseteile nach rechts und links ab.
Abb. 7 - 5 Schnittstellenmodul öffnen - Bild 2 und 3
7 Schnittstellenbeschreibung Montageanleitung
7.3 Schnittstellenmodul AMI SIPLACE X-Serie Productivity Shuttle-Typ I/II
42
5. Ziehen Sie die obere Platine vorsichtig vom Sockel ab.
Abb. 7 - 6 Schnittstellenmodul öffnen - Bild 4
6. Auf der unteren Platine finden Sie dann die Jumper J4, J5, J6 und J7.
Abb. 7 - 7 Schnittstellenmodul öffnen - Bild 5 und 6
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
43
Montageanleitung 7 Schnittstellenbeschreibung
SIPLACE X-Serie Productivity Shuttle-Typ I/II 7.4 Schnittstellenmodul SIM
7.4 Schnittstellenmodul SIM
Das Schnittstellenmodul ist ein SIM 1.0 (Smema Interface Module). Es dient zur Verbindung der
Schnittstellen von XPS zu XPS zur Steuerung der, in die SIPLACE-Bestücker eingebauten XPL.
7.4.1 Anschlussschema

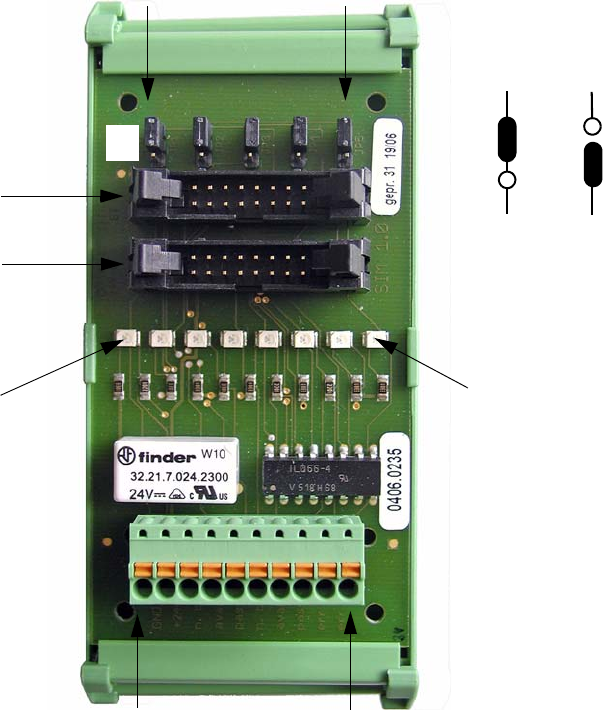

Abb. 7 - 8 Schnittstellenmodul SIM 1.0
X1.1
X1.2
X1.3
X1.4
X1.5
X1.6
X1.7
X1.8
X1.9
X1.10
X/N+1
X/N-1
JP1
JP2
JP3
JP4
JP5
LED X1.3
LED X1.10
GND
+24V
n. busy N-1
avail. N-1
pass N-1
n. busy N+1
avail. N+1
pass N+1
err lp out
err lp ret
ON
OFF
ON
OFF
