3 Kamerakalibrierung in Stationen SW 605.xx 3.1 Vorbereitungen Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020 17 3 Kamerakalibrierung in Stationen SW 605.xx…
2 Weißabgleich der SIPLACE Vision Kameras digital
2.4 Inhalt FCCS Tool digital
16 Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020
Bitte beachten Sie weiterhin folgende Hinweise:
●
Die Weißabgleich-Kalibrierteile und Kontrastnormale dürfen KEINESFALLS berührt werden!
●
Verschmutzungen jedweder Art müssen vermieden werden!
●
Bei Maschinen mit Third-Lane-Transportoption muss diese ausgebaut werden.
HINWEIS
Vollständigkeit
Überprüfen Sie den Koffer bei Erhalt und vor dem Versenden an Hand der Stückliste auf
Vollständigkeit!
3 Kamerakalibrierung in Stationen SW 605.xx
3.1 Vorbereitungen
Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020 17
3 Kamerakalibrierung in Stationen SW 605.xx
3.1 Vorbereitungen

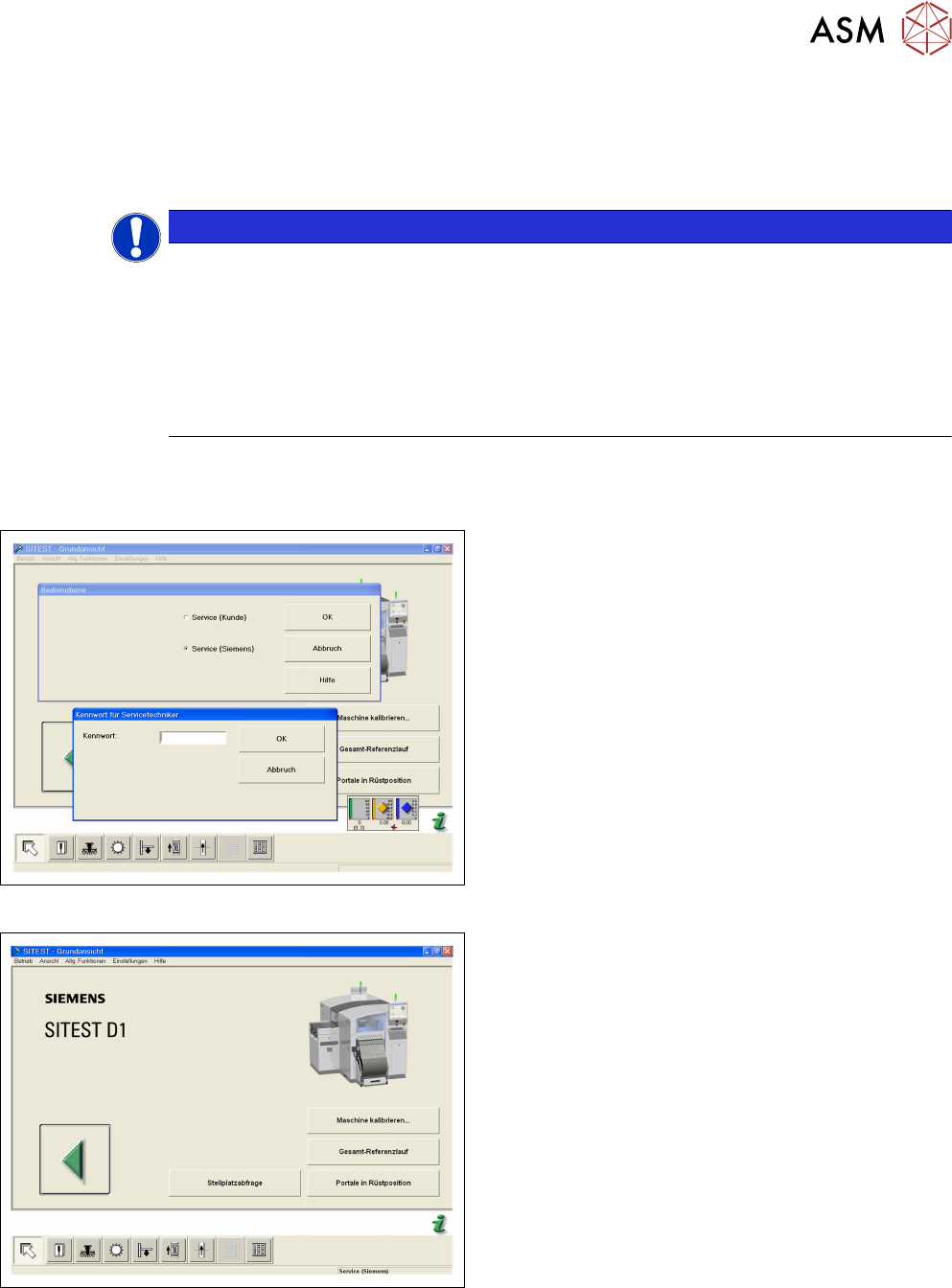

HINWEIS
Trockenlauf
Zur Gewährleistung der erfolgreichen Kamerakalibrierung für die komplette Linien wird
empfohlen einen Trockenlauf der Kamerakalibrierung ohne ein Speichern der Kalibrierwer-
te durchzuführen.
Dies ist notwendig, da ein Abbruch der Kalibrierung zu unterschiedlichen Beleuchtungswer-
ten der Kameras in der Linie führt. Die sichere Erkennung der Bauelemente über die Line
kann erst nach dem Ersetzen der auffälligen Kamera und erneuter Kalibrierung aller
Kameras der Line gewährleistet werden.
Damit keine Rüstung des Kunden verändert werden muss wird ein schwarzer Kalibrierteilträger in
den LP-Transport 1 eingefahren, geklemmt, optisch zentriert, die Weißabgleichkalibrierteile auf An-
wesenheit geprüft und dann wird der Beleuchtungskalibriervorgang (Weißabgleich) gestartet.
Abb.11: Anmeldung SITEST
► Starten Sie SITEST.
► Melden Sie sich über das Service (SIPLACE)
Passwort an.
Abb.12: GESAMT-REFERENZLAUF starten
► Starten Sie den GESAMT-REFERENZLAUF.
3 Kamerakalibrierung in Stationen SW 605.xx
3.1 Vorbereitungen
18 Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020

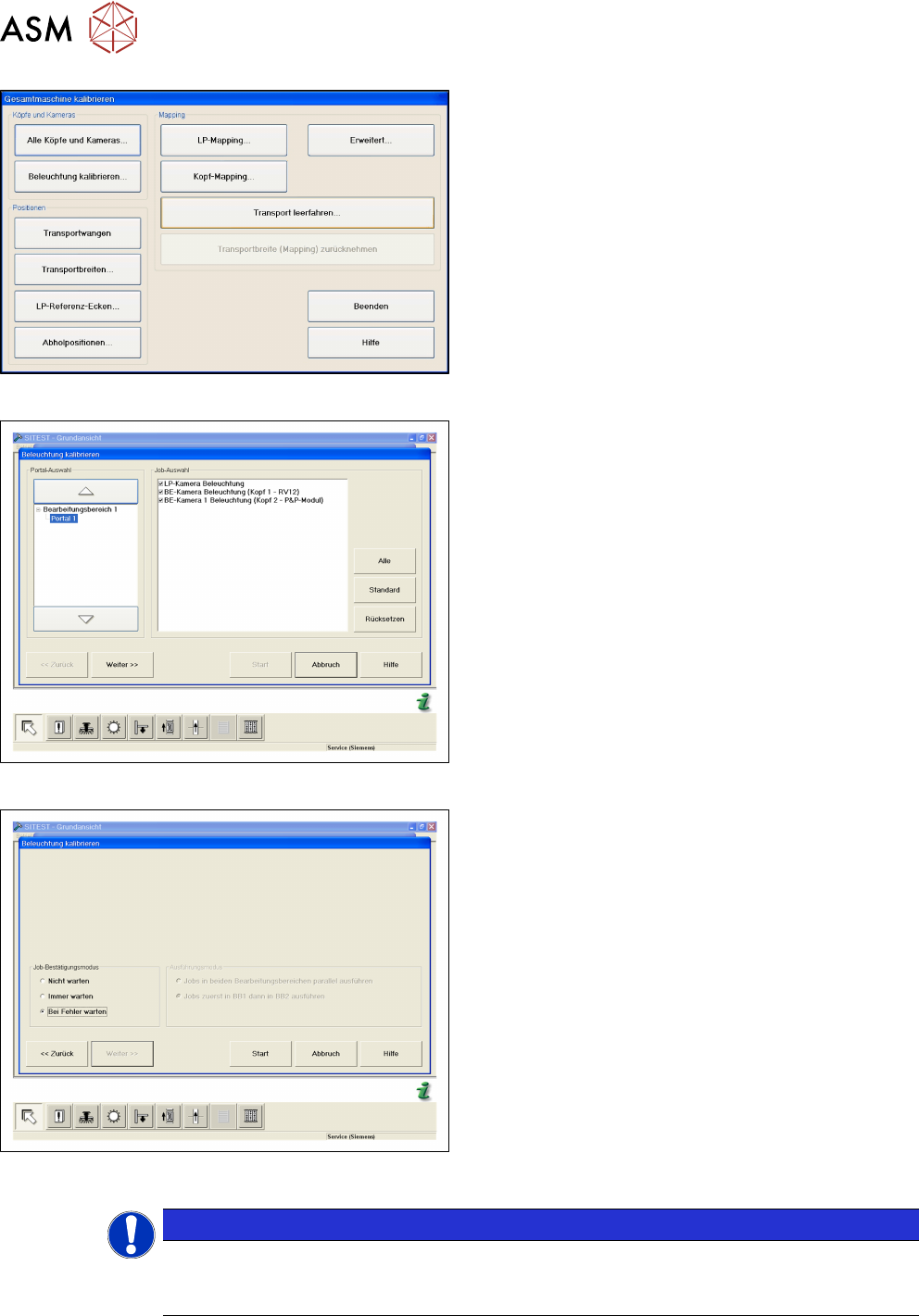

Abb.13: BELEUCHTUNG KALIBRIEREN
► Rufen Sie BELEUCHTUNG KALIBRIEREN im
Menü Gesamtmaschine kalibrieren auf.
Abb.14: Kameras und Bestückbereiche wählen
► Wählen Sie die zu kalibrierenden Kameras und
die entsprechenden Bestückbereiche.
► Bestätigen Sie die Auswahl über WEITER.
Abb.15: Auswahl START
► Wählen Sie die Ablaufeigenschaften während der
Kalibrierung aus.
► Bestätigen Sie die Auswahl über START.
► Für die weiteren Schritte folgen Sie den Anwei-
sungen Menüführung.
●
Vornehmen der Breitenverstellung
●
Überprüfen der Pipettenkonfiguration
●
Einlegen des Trägers mit den Weißnormalen
HINWEIS
Pipettenkonfiguration
Sie können zu jedem Zeitpunkt den SW-Assistenten verlassen um über die Einzelmenüs
die geforderten Pipettentypen aufzunehmen.
