5 Kamerakalibrierung an der Vision Teach Station VTS
5.3 Kalibrierablauf in der SW SIPLACE Vision Teach Station V5.1.1
Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020 41
Die Ergebnisse der letzten, erfolgreichen Kalibrierung werden aus dem EEPROM der Kamera aus-
gelesen und in einer Liste angezeigt. Wie auch an der 70X-Stations-GUI werden die Kalibrierfakto-
ren für jede Kamerabeleuchtungsebene, sowie der Kameraverstärkungsfaktor angezeigt.
●
Über den Button "FCCS starten" wird die Kalibrierung gestartet. Während der Kalibrierung
werden mit einem Fortschrittbalken die Anzahl der Bildeinzüge hochgezählt.
Abb.46: Ansicht während der Kalibrierung
Abb.47: Ansicht nach erfolgreicher Kalibrierung
Nach einer erfolgreichen Kalibrierung werden wie an der 70X-Stations-GUI die neuen Kalibrierfak-
toren, sowie die Differenzen seit der letzten, erfolgreichen Kalibrierung angezeigt.
Um die neuen Kalibrierfaktoren im Kamera-EEPROM zu speichern, muss der Button "Speichern"
gedrückt werden. Nach dem Speichern wird automatisch in die nächste Ansicht des Assistenten
gewechselt.
Schlägt die Kalibrierung fehl, wird eine entsprechende Fehlermeldung unter der Bildanzeige, sowie
in der Ergebnisliste angezeigt. Das Speichern der Werte ist nicht möglich.
5 Kamerakalibrierung an der Vision Teach Station VTS
5.4 Bericht erstellen
42 Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020

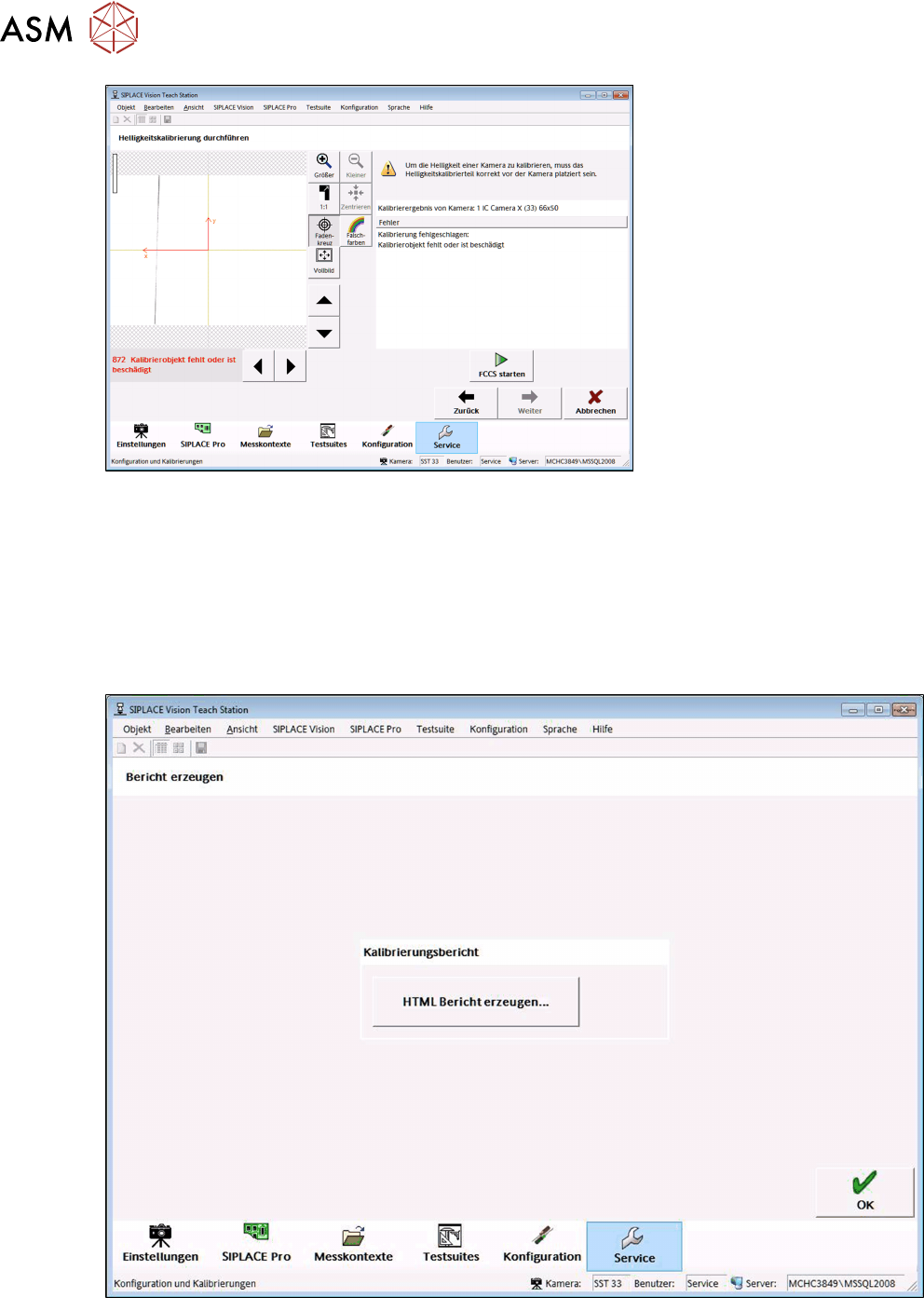

Abb.48: Ansicht nach fehlerhafter Kalibrierung
5.4 Bericht erstellen
In der letzten Ansicht des Assistenten kann ein HTML-Bericht der Kalibrierung gespeichert werden.
Der HTML-Bericht entspricht in Form und Inhalt dem PDF-Bericht, den man an der 70X-Stations-
GUI nach einer erfolgreichen FCCS-Kalibrierung erstellen kann.
Nach der Erstellung kann der HTML-Bericht in einem "Speichern unter"-Dialog im Dateisystem ge-
sichert werden.
Abb.49: Ansicht zum Erzeugen eines HTML-Berichtes
5 Kamerakalibrierung an der Vision Teach Station VTS
5.4 Bericht erstellen
Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020 43

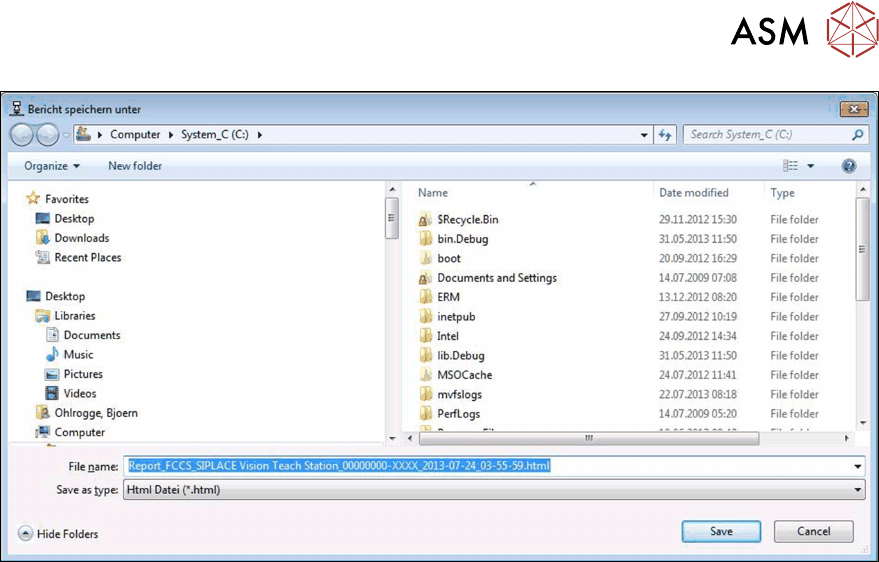

Abb.50: Dialog zum Speichern des HTML-Berichtes
