4.4 FCCS in Bestücklinie ab SW 709.xx
28 Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020
4.4 FCCS in Bestücklinie ab SW 709.xx
Überprüfung im Zuge einer Kameraverifikation (FCCS)
Die Funktion „Kamera auf Verschmutzung überprüfen“ (ab SW 712.1) wurde auch in die Funktion
Kamera Überprüfung (FCCS) integriert und wird immer vor der eigentlichen Kamera-Überprüfung
durchgeführt.
Abb.27: Kameraüberprüfung
ü Sie haben den Ansicht Überprüfung geöff-
net.
► Klicken Sie Kamera-Überprüfung in der
Ansicht Überprüfung.
ð Der Durchtransport ist gewährleistet.
Abb.28: Überprüfung aller Kameras auf Verschmutzung
auslassen
► Wählen Sie nur Kameras aus an der
Maschine, an der Sie messen wollen,
indem Sie auf die jeweilige Checkbox kli-
cken und diese mit einem Haken markie-
ren. (Bei den Maschinen der Stationen an
denen Sie keine Messungen durchführen
wollen, d.h. das Tray sollte einfach durch-
geschleust werden, wählen Sie keine
Kamera an.)
► Klicken Sie Weiter.
ð Der Dialog zur Sicherstellung der
Transport-Vorbedingungen (wie bei den
anderen Stationen) erscheint.
► Entfernen Sie den Haken bei Überprü-
fung aller Kameras auf Verschmutzung
auslassen.
Abb.29: Starten
► Klicken Sie Starten,
ð Das einfahrende Tray wird direkt durch
die Maschine transportiert, weil keine
Kamera zur Messung ausgewählt ist.
4 Kamerakalibrierung in Stationen ab SW705.03
4.5 Kalibrierablauf in SW 7xx.xx
Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020 29
4.5 Kalibrierablauf in SW 7xx.xx
Abb.30: Zu kalibrierende Kameras
► Wählen Sie die zu kalibrierenden Kameras
aus.
●
Die in der Spalte angegebenen Pipettenty-
pen müssen am Kopf bzw. im Pipetten-
wechsler zur Verfügung stehen. Ab 712.1
und dem FCCS Tool "03047943S04
Kamera Kalibrier Platte FCCS digital +"
wird vor der Kalibrierung der Kameras die
Verschmutzung der Kameras überprüft.
HINWEIS
Überprüfung der Verschmutzung möglich?
Wird ein älteres FCCS Tray eingelegt, welches keine Taschen für die Kontrastnormale ent-
hält, erkennt dies die Software, führt keine Verschmutzungsüberprüfung durch und über-
springt diese Funktion, ohne Fehlermeldung.
Abb.31: Start-Bedingungen
► Stellen Sie vor dem Drücken der Starten-
Taste sicher, dass alle oben aufgeführten
Bedingungen erfüllt sind.
Abb.32: Alle Support-Pins vom Hubtisch entfernt
► Bestätigen Sie durch drücken des Buttons
Alle Support-Pins vom Hubtisch ent-
fernt (oben rechts), dass alle Transport-
pins entfernt wurden.
► Legen Sie das Kamera-Kalibriertray in die
Transportspur 1 ein.
ð • Die Kalibrierung startet automatisch,
wenn das Tray im Bestückbereich
geklemmt wurde.
4 Kamerakalibrierung in Stationen ab SW705.03
4.5 Kalibrierablauf in SW 7xx.xx
30 Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020

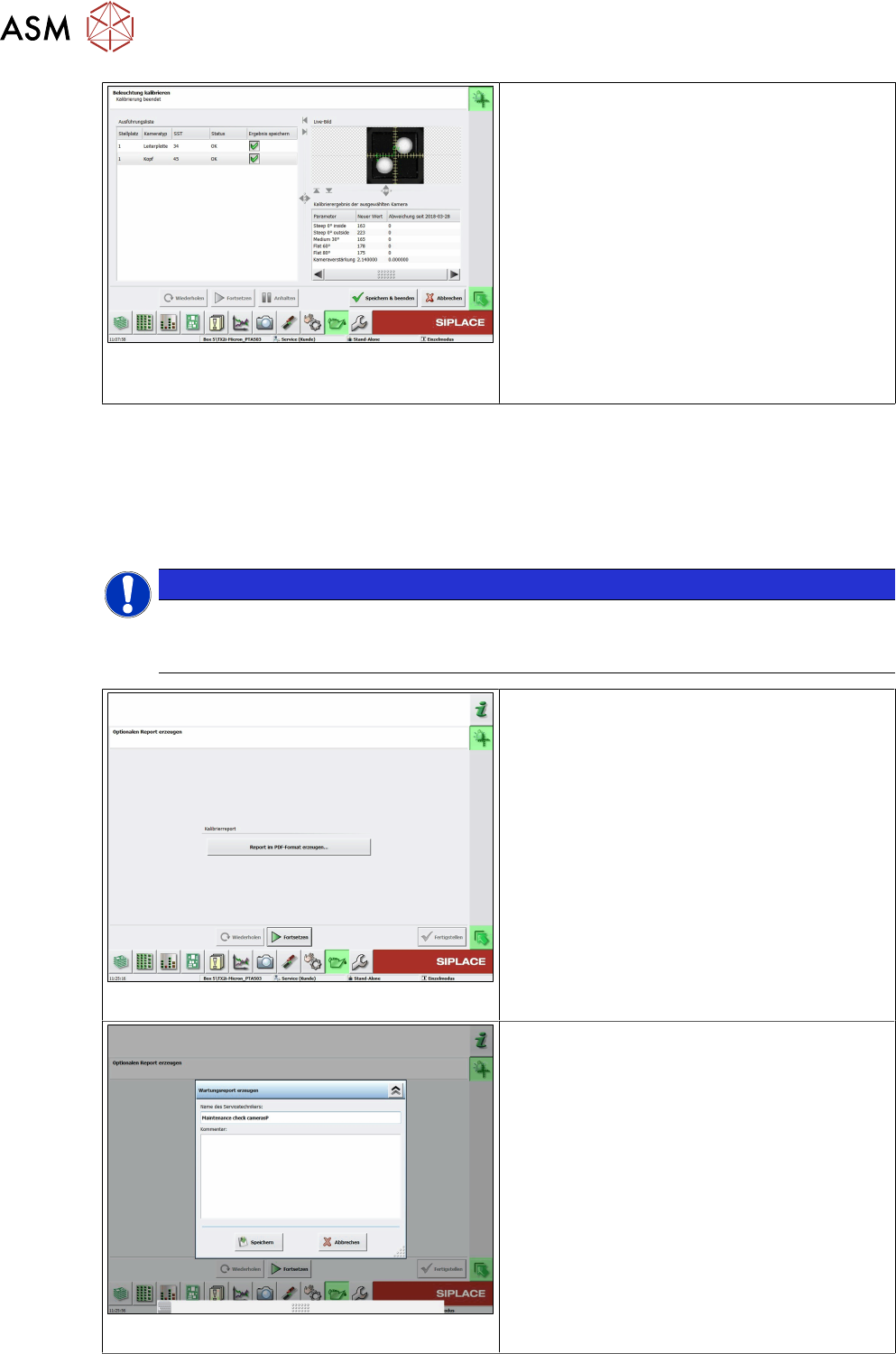

Abb.33: Speichern&Beenden
●
Als erster Schritt wird die Kameraver-
schmutzung geprüft.
●
• Beträgt der gemessene Grad der Ver-
schmutzung mehr als 66%, so wird die
Funktion mit Fehlermeldung abgebrochen
und auch die FCCS Messungen werden
nicht gestartet.
●
Nach der Kalibrierung wird der Status
angezeigt.
●
Über den Button „Speichern&Beenden“
werden die Daten in die Kameras
geschrieben und Sie haben die Möglichkeit
sich das Ergebnis in Dateiform anzeigen
zu lassen.
FM 38423, Kamera verschmutzt, "Kamera ist verschmutzt und muss gereinigt werden, Kamera: xx"
• Wird der Grad der Verschmutzung als tolerierbar festgestellt, so fährt die Software automatisch
mit der FCCS-Kalibrierung fort. Eine (grafische) Anzeige über den Grad der Verschmutzung der
Kameras erfolgt hier nicht, dieser wird aber später im Report des FCCS prozentual dargestellt.
• Über den Button "Speichern&Beenden" werden nur die Daten der FCCS Kalibrierung in die
Kameras geschrieben.
HINWEIS
Reinigen von SIPLACE Vision Kamerasystemen
Die Reinigung von SIPLACE Vision Kamerasystemen ist in der Technischen Information
TI2014-10D09.pdf in Deutsch, sowie in der TI2014-10E09.pdf in Englisch beschrieben.
Abb.34: Report im PDF-Format erzeugen
●
Über den Button Report im PDF-Format
erzeugen... werden alle Kalibrierergebnis-
se der Kameras in Tabellenform darge-
stellt.
●
Eine Erklärung der Reportdatei siehe 4.7
"Reportdatei ab SW 705.03" [}33].
Abb.35: Report erzeugen
●
Optional können Sie sich einen Report er-
zeugen und zusätzlichen einen Kommen-
tar einfügen.
●
• In diesem Report werden auch die Ver-
schmutzungsergebnisse der Kameras
angezeigt. (siehe Erklärung der Reportda-
tei)
