VHL 系列通用变频器用户手册 4. 功能参数
92
参数
名称
设定范围
P2-60
AI1 设定跳跃点
-100.0%～+100.0%
P2-61
AI1 设定跳跃幅度
0.0%～100.0%
P2-62
AI2 设定跳跃点
-100.0%～+100.0%
P2-63
AI2 设定跳跃幅度
0.0%～100.0%
跳跃功能是指，当模拟量对应设定在跳跃点上下区间变化时，将模拟量对应设定值固定为跳跃点
的值。
例如：模拟量输入 AI 的电压在 5.00V 上下波动，波动范围为 4.90V～5.10V，AI 的最小输入 0.00V
对应 0.0%，最大输入 10.00V 对应 100.%，那么检测到的 AI 对应设定在 49.0%～51.0%之间波动。
设置 AI 设定跳跃点 P2-60 为 50.0%，设置 AI 设定跳跃幅度 P2-61 为 1.0%，则上述 AI 输入时，
经过跳跃功能处理后，得到的 AI 输入对应设定固定为 50.0%，AI 被转变为一个稳定的输入，消
除了波动。
参数
名称
设定范围
P2-66
PULSE 最小给定
0.00kHz～P2-68
P2-67
PULSE 最小给定对应频率百分比
-100.0%～+100.0%
P2-68
PULSE 最大给定
P2-66～50.00kHz
P2-69
PULSE 最大给定对应频率百分比
-100.0%～+100.0%
P2-70
PULSE 滤波时间常数
0.00s～10.00s
PULSE 最小/最大给定对应频率百分比，是基于 P0-13 最大输出频率的百分比。
此组参数用于设置，X4 脉冲频率与对应设定之间的关系，脉冲频率只能通过 X4 端子输入变频器。

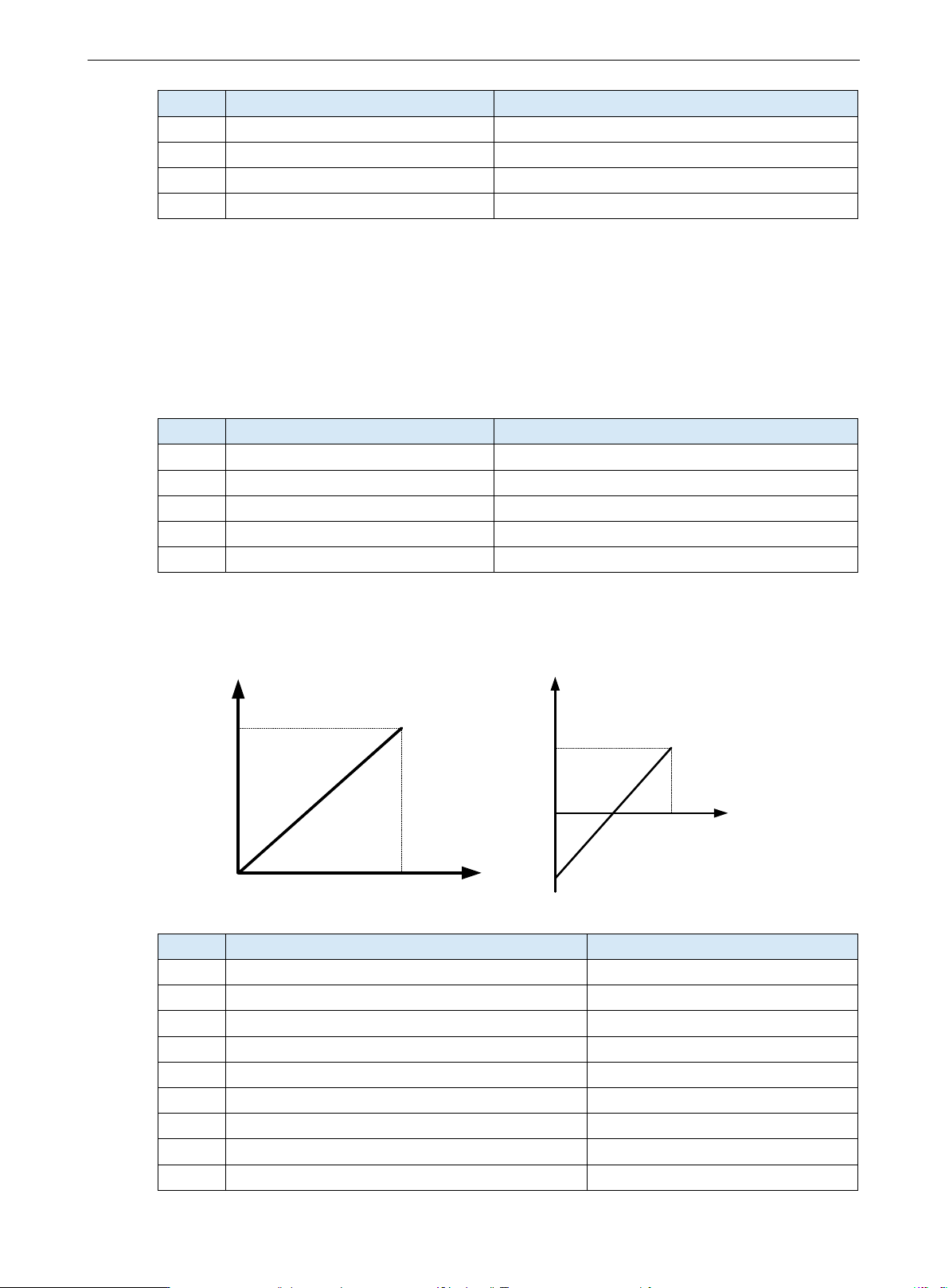

该组功能的应用曲线如下图所示：
对应设定
（频率/转矩）
PULSE
0
100%
3kHz
对应设定
（频率/转矩）
PULSE
0
100%
3kHz
-100%
参数
名称
设定范围
P2-71
X1 端子有效延时（3743 及以上版本支持）
0.0s～3600.0s
P2-72
X1 端子无效延时（3743 及以上版本支持）
0.0s～3600.0s
P2-73
X2 端子有效延时（3743 及以上版本支持）
0.0s～3600.0s
P2-74
X2 端子无效延时（3743 及以上版本支持）
0.0s～3600.0s
P2-75
X3 端子有效延时（3743 及以上版本支持）
0.0s～3600.0s
P2-76
X3 端子无效延时（3743 及以上版本支持）
0.0s～3600.0s
P2-77
X4 端子有效延时（3743 及以上版本支持）
0.0s～3600.0s
P2-78
X4 端子无效延时（3743 及以上版本支持）
0.0s～3600.0s
P2-79
X5 端子有效延时（3743 及以上版本支持）
0.0s～3600.0s
VHL 系列通用变频器用户手册 4. 功能参数
93
参数
名称
设定范围
P2-80
X5 端子无效延时（3743 及以上版本支持）
0.0s～3600.0s
使用 P2-71～P2-84 分开控制 X 端子输入延时有效/延时无效的功能，但要在 P2-13～P2-15 对应端
子参数数值为 0.0s 时生效。
4-2-4. P3 组输出端子多功能参数
通过设置功能参数 P3-01、P3-04 的值可以定义各路输出功能。
参数
名称
设定范围
P3-00
Y1 输出形式选择
0：高速脉冲输出
1：普通端子输出
Y1 端子可作为高速脉冲输出端子，也可以作为集电极开路的开关量输出端子。作为脉冲输出时，
输出脉冲的最高频率为 50kHz。
参数
名称
设定范围
P3-01
Y1（普通端子）输出功能选择
0～42，各代码功能见下表
P3-04
继电器 1 输出功能选择
设定值
功能
说明
0
无输出
输出端子无任何功能
1
变频器运行中
表示变频器正处于运行状态，有输出频率（可以为零），
此时输出 ON 信号
2
故障输出（为停机的故障）
当变频器发生故障且故障停机时，输出 ON 信号
3
频率水平检测 FDT1 输出
请参考功能码 PC-18、PC-19 的说明
4
频率水平检测 FDT2 输出
请参考功能码 PC-20、PC-21 的说明
5
到达反馈频率
当变频器运行且达到反馈频率输出 ON 信号
6
零速运行中（停机时不输出）
变频器运行且输出频率为 0 时，输出 ON 信号。在变频
器处于停机状态时，该信号为 OFF
7
零速运行中 2（停机时也输出）
变频器输出频率为 0 时，输出 ON 信号。停机状态下该
信号也为 ON
8
上限频率到达
当运行频率到达上限频率时，输出 ON 信号
9
下频率到达（停机时不输出）
当运行频率到达下限频率时，输出 ON 信号。停机状态
下该信号为 OFF
10
电机过载预报警
电动机过载保护动作之前，根据过载预报警的阈值进
行判断，在超过预报警阈值后输出 ON 信号。电机过载
参数设定参见功能码 P7-33～P7-35
11
变频器过载预报警
在变频器过载保护发生前 10s，输出 ON 信号
12
通讯设定
请参考通讯协议
13
转矩限定中
当设定频率超出上限频率或者下限频率，且变频器输
出频率亦达到上限频率或者下限频率时，输出 ON 信号
15
频率 1 到达输出
请参考功能码 PC-22、PC-23 的说明
VHL 系列通用变频器用户手册 4. 功能参数
94
设定值
功能
说明
16
频率 2 到达输出
请参考功能码 PC-24、PC-25 的说明
17
电流 1 到达输出
请参考功能码 PC-34、PC-35 的说明
18
电流 2 到达输出
请参考功能码 PC-36、PC-37 的说明
19
设定记数值到达
当计数值达到 A0-03 所设定的值时，输出 ON 信号。
20
指定记数值到达
当计数值达到 A0-04 所设定的值时，输出 ON 信号。
计数功能参考 A0 组功能说明
21
运行准备就绪
当变频器主回路和控制回路电源已经稳定，且变频器
未检测到任何故障信息，变频器处于可运行状态时，
输出 ON 信号
23
AI 输入超限
当模拟量输入 AI 的值大于 PC-43（AI 输入保护上限）
或小于 PC-42（AI 输入保护下限）时，输出 ON 信号
24
欠压状态输出
变频器处于欠压状态时，输出 ON 信号
25
上电时间到达
变频器累计上电时间（U0-30）超过 PC-30 所设定时间
时，输出 ON 信号
26
定时到达
当定时功能选择（PC-26）有效时，变频器本次运行时
间达到所设置定时时间（PC-28）后，输出 ON 信号
27
长度到达
当检测的实际长度超过 A0-00 所设定的长度时，输出
ON 信号
28
简易 PLC 循环完成
当简易 PLC 运行完成一个循环后，输出一个宽度为
250ms 的脉冲信号
29
运行时间到达
变频器累计运行时间 P8-10 超过 PC-32 所设定时间时，
输出 ON 信号
32
下限频率到达（与运行有关）
当运行频率到达下限频率时，输出 ON 信号。
33
故障输出（为停机的故障且欠压不
输出）
停机的故障且欠压不输出
34
模块温度到达
逆变器模块散热器温度（P8-19）达到所设置的模块温
度到达值（PC-47）时，输出 ON 信号
35
故障输出（故障停机才输出）
当变频器发生故障，变频器告警输出
36
电机过温预报警
电机温度采集值大于 P7-37 的值，报警输出
37
转速方向
变频器处于反向运行时，输出 ON 信号
38
掉载中
负载突然卸掉
39
软件过流输出
请参考功能码 PC-40、PC-41 的说明
40
电流检测到达输出
请参考功能码 PC-38、PC-39 的说明
41
当前运行时间到达
变频器本次开始运行时间超过 PC-29 所设定的时间时，
输出 ON 信号
42
母线电压到达
请参考功能码 PC-65、PC-66 的说明
参数
名称
设定范围
P3-06
Y1（普通端子）输出延时时间
0.0～3600.0s
P3-09
继电器 1 输出延时时间
0.0～3600.0s
用于设置 Y 端子状态发生变化时，变频器对该变化进行的延时时间。
