VHL 系列通用变频器用户手册 4. 功能参数
98
输出频率按照直线递增或递减，四种加减速时间（P0-18～P0-19、PC-03～PC-08）可通过多功能
输入端子（P2-00～P2-09）进行选择。
1：连续型 S 曲线加减速
在目标频率固定的情况下，输出频率按照 S 曲线递增或递减。适用于启动或停机需要平缓的场合
使用。
2：断续型 S 曲线加减速
适用于目标频率实时变化、响应快速的场合，输出频率按照 S 曲线实时递增或递减。适用在舒适
感要求较高及实时响应快速的场合。
参数
名称
设定范围
P4-20
S 曲线开始段比例
0.0％～（100.0％-P4-21）
P4-21
S 曲线结束段比例
0.0％～（100.0％-P4-20）
选择静态 S 曲线时，参数 P4-20、P4-21 相加的值必须小于等于 100%。
图中 t1 为 P4-20 定义的 S 曲线开始段比例，t2 为 P4-21 定义的 S 曲线结束段比例，t1 与 t2 中间
段的输出频率变化斜率是固定值，为直线加减速。如图中所示。
输出频率Hz
时间t
t1 t1t2 t2
设定频率f
输出频率Hz
时间t
t3 t3
设定频率f
额定频率fn
参数
名称
设定范围
P4-22
停机方式
0：减速停机
1：自由停机
P4-23
停机时直流制动起始频率
0.00Hz～最大输出频率 P0-13
P4-24
停机时直流制动等待时间
0.0s～100.0s
P4-25
停机时直流制动电流百分比
0%～100%
P4-26
停机时直流制动时间
0.0s～100.0s
停机方式为减速停机时，按照设定的减速时间停机。
直流制动适用先制动再启动自由运行中的电机的场合：适用制动到零速后需要保持力矩的场合，
不适合大惯量负载或快速制动，不适合电机高速运行时制动，不需要配制动电阻。
直流制动过程：变频器按照设定的减速时间下降，当频率下降到 P4-23 时，等待 P4-24 设定的时
间后，以 P4-25 中设定的电流进行制动，制动时间是 P4-26。制动效果根据实际运行工况而定，
若在停机直流制动时间内没有停机，则停机状态自动切换为自由停机。
VHL 系列通用变频器用户手册 4. 功能参数
99
4-2-6. P5 组 VF 参数
参数
名称
设定范围
P5-00
VF 曲线设定
0
直线 VF
1
多点 VF
2
平方 VF
3
1.2 次方 VF
4
1.4 次方 VF
6
1.6 次方 VF
8
1.8 次方 VF
9
保留
10
VF 完全分离模式
11
VF 半分离模式
0：直线 VF
适用于普通恒转矩负载。
1：多点 VF
适合脱水机、离心机等特殊负载。通过设置 P5-01~P5-06 参数，可以获得任意的 VF 关系曲线。
2：平方 VF
适合于风机、水泵等离心负载。
3：1.2 次方 VF||4：1.4 次方 VF||6：1.6 次方 VF||8：1.8 次方 VF
介于直线 VF 与平方 VF 之间的 VF 关系曲线。
10：VF 完全分离模式
变频器的输出频率与输出电压相互独立，输出频率由频率源确定，而输出电压由 P5-09（VF 分离
电压源）确定。
11：VF 半分离模式
在 VF 半分离模式下，V 与 F 成线性比例关系，但是比例关系可以通过电压源 P5-09 设置，且 V
与 F 的关系也与 P1 组的电机额定电压与额定频率有关，则变频器输出电压 V 与频率 F 的关系为：
V 2×A×电机额定电压
F 电机额定频率
＝
，A 为电压源输入的百分比（0~100%）。
参数
名称
设定范围
P5-01
多点 VF 频率点 F1
0.00Hz～P5-03
P5-02
多点 VF 电压点 V1
0.0～100.0%
P5-03
多点 VF 频率点 F2
P5-01～P5-05
P5-04
多点 VF 电压点 V2
0.0～100.0%
P5-05
多点 VF 频率点 F3
P5-05～（电机额定频率）P1-04
P5-06
多点 VF 电压点 V3
0.0～100.0%
多点 VF 电压点的百分比，是基于 P1-02 电机额定电压的百分比。

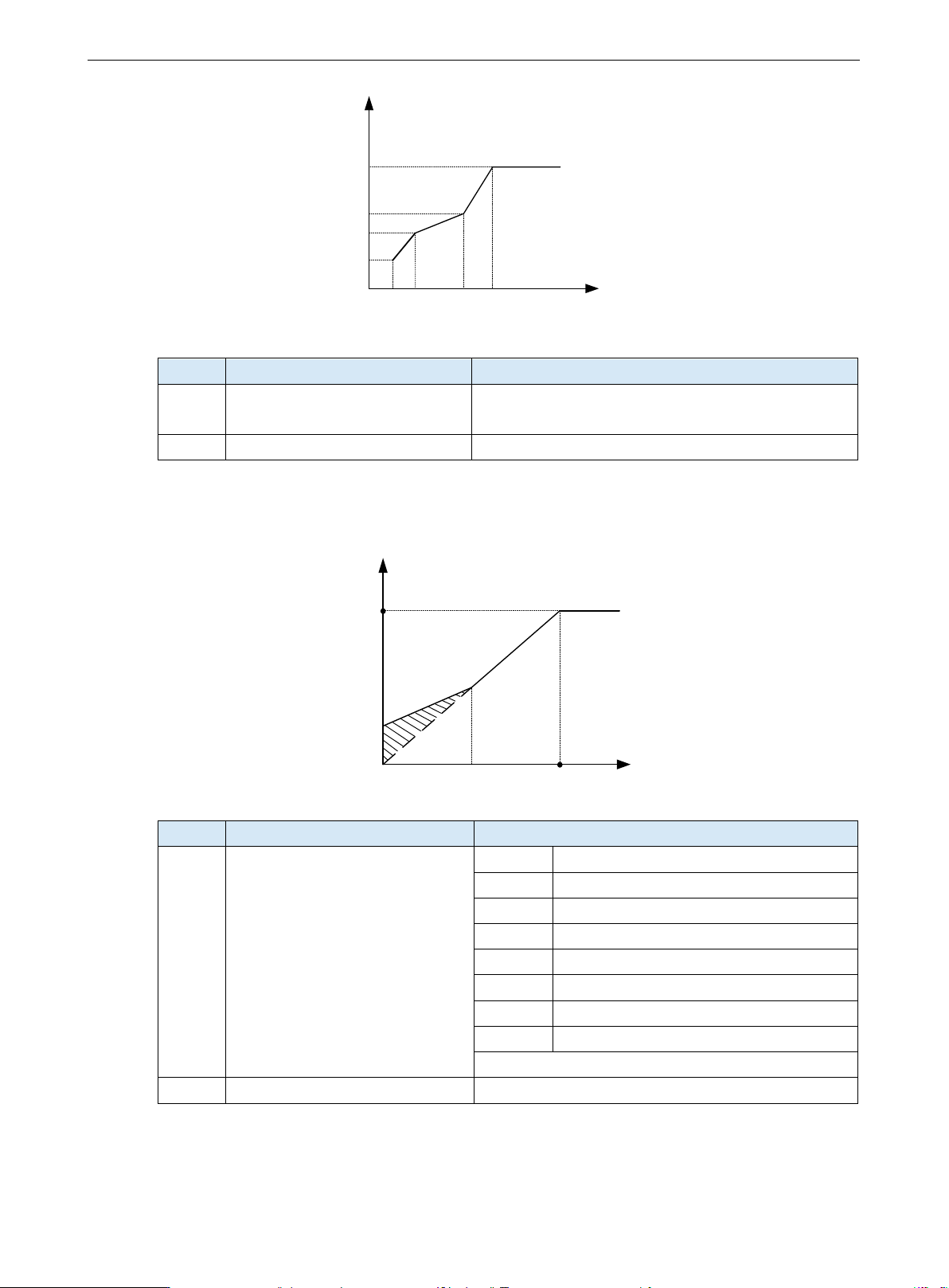

当 P5-00=1 时，VF 曲线用户自定义多点 VF 曲线，如下图所示，用户采用修改（V1，F1）、（V2，
F2）、（V3，F3）三点折线方式来定义 VF 曲线，以适应特殊的负载要求。
VHL 系列通用变频器用户手册 4. 功能参数
100
电压%
频率Hz
V3
V2
V1
F1 F2 F3 Fb
Vb
V1～V3：多点 VF 曲线第 1～3 段电压百分比；F1～F3：多点 VF 曲线第 1～3 段频率点
参数
名称
设定范围
P5-07
转矩提升
0.0％（自动转矩提升）
0.1％～30.0％
P5-08
转矩提升截止频率
0.00Hz～最大输出频率 P0-13
转矩提升可以改善 VF 的低频转矩特性，在负荷较轻时可减小转矩提升，负载较重时而启动力矩
不够时可以提升。转矩提升过大时，电机将过励磁运行，变频器输出电流增大，电机发热增加，
效率降低。
输出电压V
输出频率f
V提升
f截止
额定电压
额定频率
参数
名称
设定范围
P5-09
VF 分离的电压源
0
数字设定（P5-10）
1
AI1
2
AI2
4
PULSE 脉冲设定（X4）
5
通讯给定
6
多段速指令
7
PID 给定
8
简易 PLC 运行
100.0%对应电机额定电压（P1-02、A2-02）
P5-10
VF 分离的电压源数字设定
0V～电机额定电压
VF 分离一般应用在感应加热、逆变电源及力矩电机控制等场合。
在选择 VF 分离控制时，输出电压可以通过参数 P5-10 设定，也可来自于模拟量、多段指令、PLC、
PID 或通讯给定。当用非数字设定时，各设定的 100%对应电机额定电压，当模拟量等输出设定
