VHL 系列通用变频器用户手册 4. 功能参数
123
参数
名称
设定范围
0：继续积分
1：停止积分
积分分离：
若设置积分分离有效，则当 X 端子积分暂停（功能 34）有效时，PID 的积分 PID 积分停止运算，
此时 PID 仅比例和微分作用有效。
在积分分离选择为无效时，无论多功能数字 DI 是否有效，积分分离都无效。
输出到限值后是否停止积分：
在 PID 运算输出到达最大值或最小值后，可以选择是否停止积分作用。若选择为停止积分，则此
时 PID 积分停止计算，这可能有助于降低 PID 的超调量。
参数
名称
设定范围
PA-27
PID 反馈丢失检测值
0.0%：不判断反馈丢失
0.1%～100.0％
PA-28
PID 反馈丢失检测时间
0.0s～30.0s
此功能码用来判断 PID 反馈是否丢失。
当 PID 反馈量小于反馈丢失检测值 PA -27，且持续时间超过 PID 反馈丢失检测时间 PA -28 后，变
频器报警故障 Err50。
4-2-12. PB 组多段速和简易 PLC
参数
名称
设定范围
PB-00
多段指令 0
-100.0%～+100.0%（P0-13）
PB-01
多段指令 1
-100.0%～+100.0%（P0-13）
PB-02
多段指令 2
-100.0%～+100.0%（P0-13）
PB-03
多段指令 3
-100.0%～+100.0%（P0-13）
PB-04
多段指令 4
-100.0%～+100.0%（P0-13）
PB-05
多段指令 5
-100.0%～+100.0%（P0-13）
PB-06
多段指令 6
-100.0%～+100.0%（P0-13）
PB-07
多段指令 7
-100.0%～+100.0%（P0-13）
PB-08
多段指令 8
-100.0%～+100.0%（P0-13）
PB-09
多段指令 9
-100.0%～+100.0%（P0-13）
PB-10
多段指令 10
-100.0%～+100.0%（P0-13）
PB-11
多段指令 11
-100.0%～+100.0%（P0-13）
PB-12
多段指令 12
-100.0%～+100.0%（P0-13）
PB-13
多段指令 13
-100.0%～+100.0%（P0-13）
PB-14
多段指令 14
-100.0%～+100.0%（P0-13）
PB-15
多段指令 15
-100.0%～+100.0%（P0-13）
PB-16
多段指令 0 给定方式
0：PB-00 给定
2：AI
4：PULSE
VHL 系列通用变频器用户手册 4. 功能参数
124
参数
名称
设定范围
5：PID 给定
6：预置频率 P0-10
多段指令需要根据多功能数字 X 的不同状态，进行切换选择，具体请参考 P2 组相关说明。
在 3742 及以上版本，P0-12 设置为 1 数字设定频率停机记忆，PB-16 选择 6 预置频率 P0-10 给定
频率，通过面板 up / down，修改后的频率会掉电记忆。
参数
名称
设定范围
PB-17
简易 PLC 第 0 段运行时间
0.0～6500.0s(h)
PB-18
简易 PLC 第 0 段加减速时间选择
0～3
PB-19
简易 PLC 第 1 段运行时间
0.0～6500.0s(h)
PB-20
简易 PLC 第 1 段加减速时间选择
0～3
PB-21
简易 PLC 第 2 段运行时间
0.0～6500.0s(h)
PB-22
简易 PLC 第 2 段加减速时间选择
0～3
PB-23
简易 PLC 第 3 段运行时间
0.0～6500.0s(h)
PB-24
简易 PLC 第 3 段加减速时间选择
0～3
PB-25
简易 PLC 第 4 段运行时间
0.0～6500.0s(h)
PB-26
简易 PLC 第 4 段加减速时间选择
0～3
PB-27
简易 PLC 第 5 段运行时间
0.0～6500.0s(h)
PB-28
简易 PLC 第 5 段加减速时间选择
0～3
PB-29
简易 PLC 第 6 段运行时间
0.0～6500.0s(h)
PB-30
简易 PLC 第 6 段加减速时间选择
0～3
PB-31
简易 PLC 第 7 段运行时间
0.0～6500.0s(h)
PB-32
简易 PLC 第 7 段加减速时间选择
0～3
PB-33
简易 PLC 第 8 段运行时间
0.0～6500.0s(h)
PB-34
简易 PLC 第 8 段加减速时间选择
0～3
PB-35
简易 PLC 第 9 段运行时间
0.0～6500.0s(h)
PB-36
简易 PLC 第 9 段加减速时间选择
0～3
PB-37
简易 PLC 第 10 段运行时间
0.0～6500.0s(h)
PB-38
简易 PLC 第 10 段加减速时间选择
0～3
PB-39
简易 PLC 第 11 段运行时间
0.0～6500.0s(h)
PB-40
简易 PLC 第 11 段加减速时间选择
0～3
PB-41
简易 PLC 第 12 段运行时间
0.0～6500.0s(h)
PB-42
简易 PLC 第 12 段加减速时间选择
0～3
PB-43
简易 PLC 第 13 段运行时间
0.0～6500.0s(h)
PB-44
简易 PLC 第 13 段加减速时间选择
0～3
PB-45
简易 PLC 第 14 段运行时间
0.0～6500.0s(h)
PB-46
简易 PLC 第 14 段加减速时间选择
0～3
PB-47
简易 PLC 第 15 段运行时间
0.0～6500.0s(h)
PB-48
简易 PLC 第 15 段加减速时间选择
0～3
PB-49
简易 PLC 运行方式
0：单次运行结束停机
1：单次运行结束保持终值
2：一直循环
VHL 系列通用变频器用户手册 4. 功能参数
125
简易 PLC 功能有两个作用：作为频率源或者作为 VF 分离的电压源。
简易 PLC 作为频率源时，PB-00～PB-15 的正负决定了运行方向，若为负值则表示变频器反方向
运行。
作为频率源时，PLC 有三种运行方式，作为 VF 分离电压源时不具有这三种方式。其中：
0：单次运行结束停机
变频器完成一个单循环后自动停机，需要再次给出运行命令才能启动。
1：单次运行结束保持终值
变频器完成一个单循环后，自动保持最后一段的运行频率和方向。
2：一直循环
变频器完成一个循环后，自动开始进行下一个循环，直到有停机命令时停止。

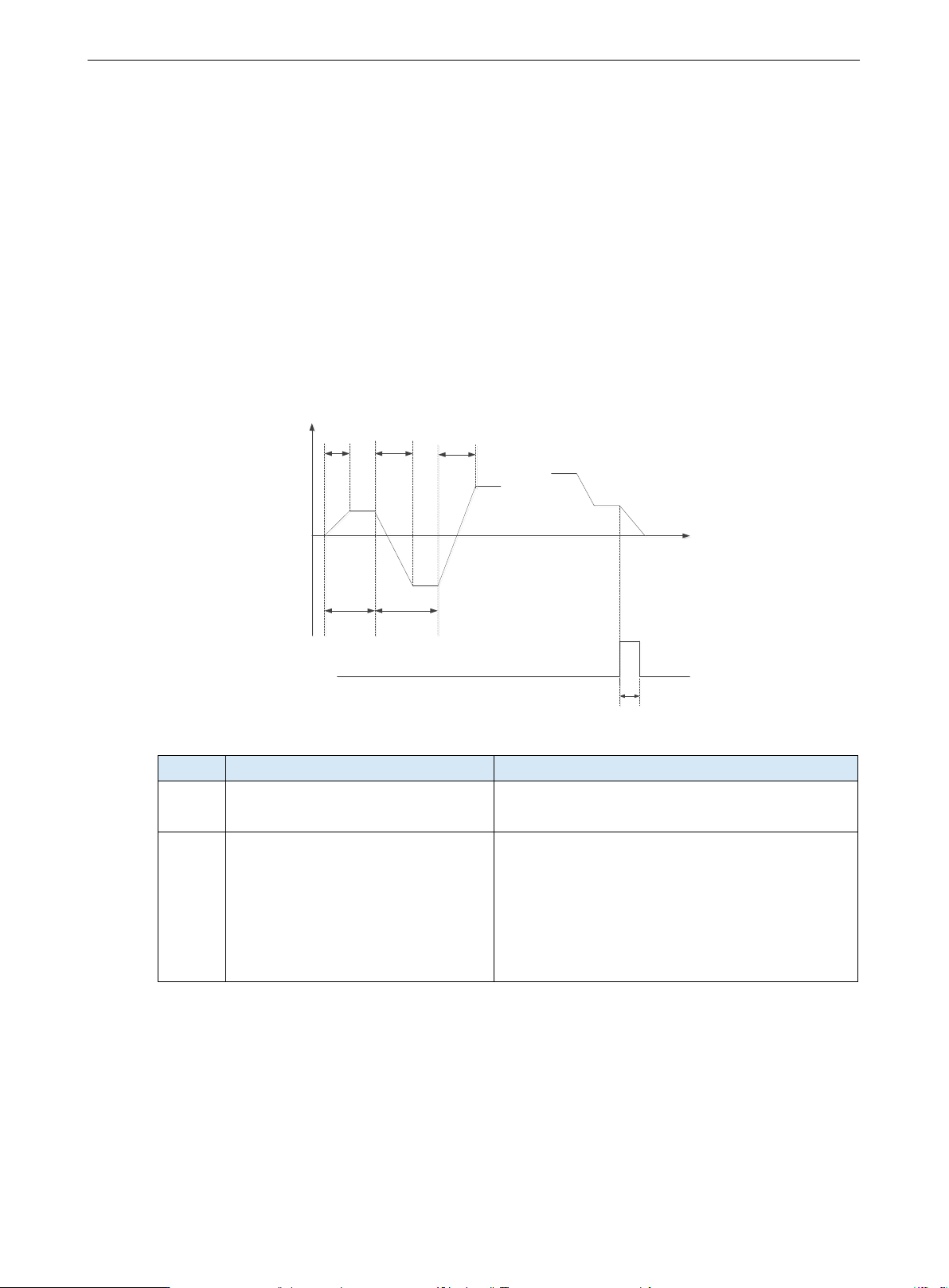

下图是简易 PLC 作为频率源时的示意图。简易 PLC 作为频率源时，PB-00～PB-15 的正负决定了
运行方向，若为负值则表示变频器反方向运行。
Y或RELAY
输出
250ms脉冲
运行方向
PB-18
PB-17 PB-19
PB-22PB-20
PB-00
PB-01
PB-02
PB-14
PB-15
时间t
……
参数
名称
设定范围
PB-50
简易 PLC 运行时间单位
0：S（秒）
1：h（小时）
PB-51
简易 PLC 掉电记忆选择
个位：掉电记忆选择
0：掉电不记忆
1：掉电记忆
十位：停机记忆选择
0：停机不记忆
1：停机记忆
PLC 掉电记忆是指记忆掉电前 PLC 的运行阶段及运行频率，下次上电时从记忆阶段继续运行。
选择不记忆，则每次上电都重新开始 PLC 过程。
PLC 停机记忆是停机时记录前一次 PLC 的运行阶段及运行频率，下次运行时从记忆阶段继续运
行。选择不记忆，则每次启动都重新开始 PLC 过程。
