VHL 系列通用变频器用户手册 2.安装和配线
17
类别
端子
名称
端子功能说明
输出电压范围：0～24V
输出电流范围：0～50mA
继电器输出端
子
TA TB TC
输出继电器
可编程定义为多种电器输出端子
TA-TB：常开
TA-TC：常闭
触点容量：
AC250V/2A (COSΦ=1)
AC250V/1A (COSΦ=0.4)
DC30V/1A
变频器投入使用前，应正确进行端子配线和设置控制板上的所有跳线开关。
2-4-2. 数字输入输出端子配线
1）数字输入端子
一般需要用屏蔽电缆，而且配线距离尽量短，不要超过 20m。当选用有源方式驱动时，需对电源
的串扰采取必要的滤波措施。建议选用触点控制方式，具体接线图如下：
⚫ 单台变频漏型接线方式
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
24V
内部 0V
X2
3.3k
3.3k
X1
+24V
信号
NPN
0V
外部控制器
X2
3.3k
3.3k
使用扩展卡上24V 电源的漏型接线方法 使用外部24V 电源的漏型接线方法
VHL
变频器
VHL
变频器
内部
24V
COM
使用变频器内部 24V 电源是最常见的一种接线方式。将变频器的 COM 与 24V 短接，将变频器的
0V 与外部控制器的 0V 连接，X 端子与外部控制器的信号端连接，通过回路的通断控制变频器。
如果使用外部 24V，需将变频器的 COM 端与外部 24V 连接，外部电源 0V 经外部控制器控制触点
接到相应的 X 端子。
VHL 系列通用变频器用户手册 2.安装和配线
18

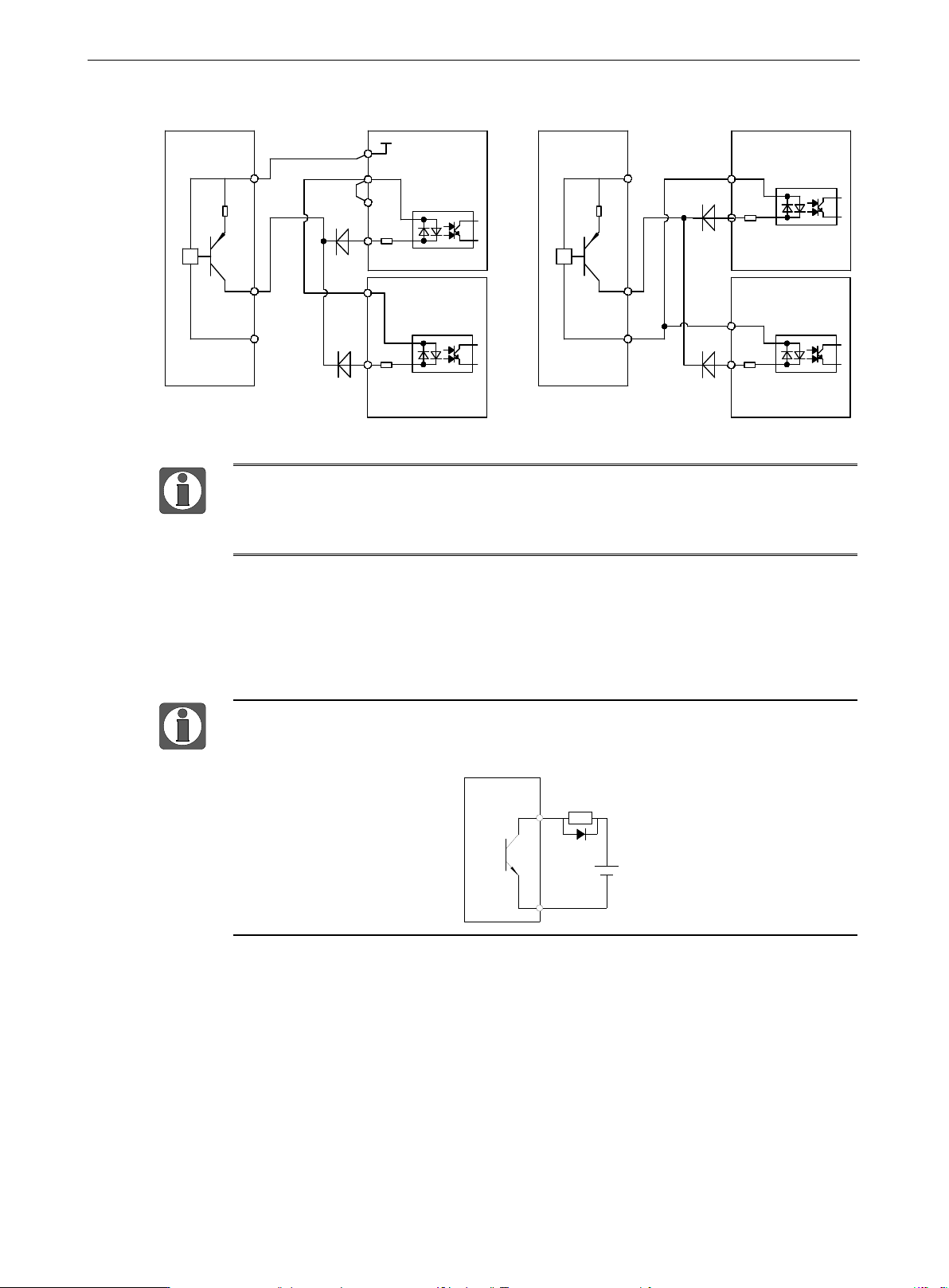

⚫ 多台变频漏型接线方式
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
+24V
3.3k
多台变频器使 用扩展卡上24V 电源的漏型接 线方法
COM
X1
0V
+24V
3.3k
COM
X1
+24V
信号
NPN
0V
外部控制器
3.3k
多台变频器使用外部24V 电源 的漏型接线方法
COM
X1
3.3k
VHL
变频器 1
VHL
变频器 2
VHL
变频器 1
VHL
变频器 2
内部 24V
内部 0V
内部 24V
内部 0V
此接线方式下，不同变频器的 X 端子不能并接使用，否则可能引起 X 的误动作：
若需要 X 端子并接（不同变频器之间），则需在 X 端子处串接二极管（阳极接 X）
使用，二极管需满足：IF > 40mA，VR > 40V。
⚫ 单台变频源型接线方式
X1
+VCC
信号
PNP
0V
外部控制器
24V
X2
3.3k
3.3k
使用扩展卡上24V 电源的源型接线方法
COM
X1
X2
3.3k
3.3k
使用外部24V 电源的源型接线方法
COM
+24V
信号
PNP
0V
外部控制器
Y1
VHL
变频器
VHL
变频器
0V
内部 0V
内部 24V
如果使用变频器内部 24V 电源，需将变频器的 0V 与 COM 短接，将变频器的 24V 与外部控制器的
公共端连接，X 端子与外部控制器的信号端连接，通过回路的通断控制变频器。
如果使用外部 24V，需将变频器的 COM 端与外部 0V 连接，外部电源 24V 经外部控制器控制触点
接到相应的 X 端子。
VHL 系列通用变频器用户手册 2.安装和配线
19
⚫ 多台变频源型接线方式
COM
X1
3.3k
多台变频器使用扩展卡上24V 电源的源 型接线方法
X1
3.3k
COM
X1
3.3k
多台变频器使用外部24V 电源的源 型接线方法
X1
3.3k
VHL
变频器 1
VHL
变频器 2
VHL
变频器 1
VHL
变频器 2
+24V
信号
PNP
0V
外部控制器
Y1
COM
24V
0V
+24V
信号
PNP
0V
外部控制器
Y1
COM
此接线方式下，不同变频器的 X 端子不能并接使用，否则可能引起 X 的误动作：
若需要 X 端子并接（不同变频器之间），则需在 X 端子处串接二极管（阳极接 X）
使用，二极管需满足：IF > 40mA，VR > 40V。
2）数字输出端子
当数字输出端子需要驱动直流感性负载时，应加装续流二极管。否则易造成直流 24V 电源损坏。
驱动能力不大于 50mA。
一定要正确安装续流二极管的极性。如下图。否则当数字输出端子有输出时，马上
会将直流 24V 电源烧坏。续流二极管的选择标准：反向耐压大于负载电压的 5～10
倍，电流大于负载电流。
NPN
0V
Y1
继电器
二极管
24V
0V
变频器
3）继电器输出端子
电感性负载（继电器、电机、指示灯）在电流切断时都会引起电压尖峰。在继电器触点采用压敏
电阻进行防护，并在电感性负载上加装吸收电路，如压敏电阻、RC 吸收电路、二极管等，保证
在关断时的干扰电流最小。
