VHL 系列通用变频器用户手册 2.安装和配线
14
⚫ 输入电源 R、S、T 或 L、N
◆ 变频器的输入侧接线，无相序要求；变频器供单相 220V 电源时，接 L、N 两个端子；变
频器供三相 380V 电时，接 R、S、T；端子位置详见上面的主回路端子图。
◆ 断路器、接触器、交流电抗器、保险丝、制动电阻、输出电抗器均为选配件，详细请参见
第 6 章选型与尺寸。
⚫ P+、P-
◆ 停电后 P+、P-间有残余电压，操作键盘的所有 LED 指示灯熄灭，并等待 15 分钟以上，
然后才可以进行配线操作；
◆ 不可将制动电阻直接接在母线上，否则导致变频器损坏甚至火灾。
⚫ P+、PB
◆ 制动电阻选型参考推荐值，配线距离小于 5m，否则可能导致变频器损坏。
⚫ 输出侧 U、V、W
◆ 输出侧线缆请参见第 6 章选型与尺寸；
◆ 变频器输出侧不可连接电容器或浪涌吸收器，否则会导致变频器损坏。
◆ 电机电缆长度大于 100m 时，由于分布电容影响，易产生电气谐振，因此须在变频器附
近加装交流输出电抗器。
⚫ 接地端子 PE
◆ 端子必须可靠接地、接地线阻必须小于 10Ω。否则会导致设备工作异常甚至损坏；
◆ 不可将接地端子 PE 和电源零线 N 端子共用；
◆ 保护接地导体的阻抗必须要满足在出现故障时能承受可能出现的大短路电流的要求；
◆ 保护接地导体的尺寸根据下表进行选择。
单条相线的截面积（S）
保护性导线的最小截面积（S
p
）
S≤16mm
2
S
16mm
2
＜S≤35mm
2
16mm
2
35mm
2
＜S
S/2
◆ 保护接地必须采用黄绿线缆。
VHL 系列通用变频器用户手册 2.安装和配线
15
2-3-3. 主回路端子接线过程
主回路端子接线
输入动力电缆接地线与变频器的接地端子PE直接相连
三相输入电缆连接到R、S、T上，并紧固
将电机电缆的接地线连接到变频器的地线端子上
将电机三相电缆连接到U、V、W端子上，并紧固
将带电缆的制动电阻等选配件连接到指定位置
将所有电缆进行机械固定
变频器电源输入电缆，输出电缆，制动电阻接线端子的紧固力矩见选型与尺寸章节
VHL 系列通用变频器用户手册 2.安装和配线
16
2-4. 控制回路配置及配线

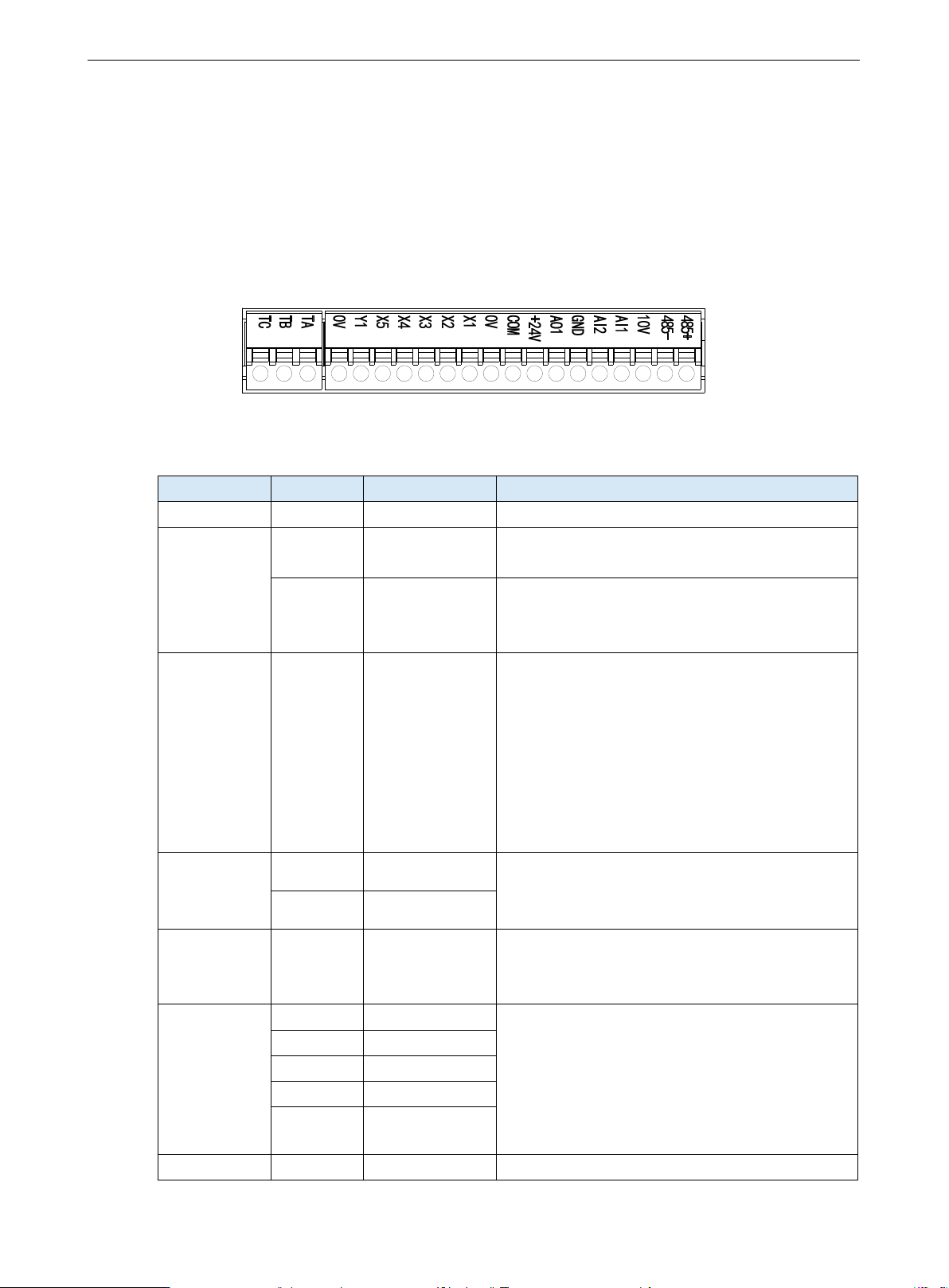

2-4-1. 控制回路端子说明及功能介绍
1）VHL 系列变频器控制端子
2）控制回路端子说明
类别
端子
名称
端子功能说明
通讯
485+、485-
RS485 通讯接口
标准 RS485 通讯接口，使用双绞线或屏蔽线
电源
10V-GND
+10V 电源
对外提供+10V 电源，最大输出电流：20mA
一般用于外接电位器调速使用
24V-0V
DC 24V 电源
给端子提供+24V 电源，最大输出电流：100mA
一般用作数字输入输出端子工作电源
不可外接负载
公共端
COM
输入 X 公共端
当使用内部电源驱动 X 端子时：
COM 与 24V 短接形成 NPN 输入
COM 与 0V 短接形成 PNP 输入
当利用外部电源驱动 X 端子时：
NPN 型输入接法，COM 接电源 24V+，且与变频
本体 24V 端子断开
PNP 型输入接法，COM 接电源 0V，且与变频本体
0V 端子断开
模拟量输入
AI1-GND
模拟量输入 AI1
由拨码开关选择电压/电流输入
输入电压范围：0～10V（输入阻抗：22kΩ）
输入电流范围：0～20mA（输入阻抗：500Ω）
AI2-GND
模拟量输入 AI2
模拟量输出
AO1-GND
模拟量输出 AO1
由拨码开关选择电压/电流输出
电压输出范围：0～10V，外部负载 2kΩ-1MΩ
电流输出范围：0～20mA，外部负载小于 500Ω
数字输入端子
X1
数字输入端子 1
光耦隔离输入
输入阻抗：R = 2kΩ
输入电压范围 9～30V
兼容双极性输入
X4 除有 X1-X5 的特点外，还可作为高速脉冲输入
通道，最高接收 50kHz 脉冲频率
X2
数字输入端子 2
X3
数字输入端子 3
X4
数字输入端子 4
X5
数字输入端子 5
数字输出端子
Y1
数字输出端子 1
集电极开路输出
