VHL 系列通用变频器用户手 册 4. 功能参数 90 AI 曲 线的给定对应 频率百分比，对应最大 频率 P0 -13 。 当模拟量输入大 于所设定的最大给定 （小于最小给 定）时， 按照最大给定 （最小给定 ）计 算。以 下提供两种典型 的设定如图所示： 对应 设定 （ 频率 / 转矩 ） AI 0 V ( 0m A) 1 0 0 % 1 0 V ( 20 mA ) 对应设定 （频率 / 转矩） AI 0V(0mA) 100% 10…
VHL 系列通用变频器用户手册 4. 功能参数
89
X1
X2
COM
运行命令
停止运行
数字量公共端
SB2
SB1
X3
运行方向
K
运行使能
停止按钮
K
运行命令
0
正转
1
反转
X1
X2
COM
运行命令
停止运行
数字量公共端
SB2
SB1
X3
运行方向
K
运行使能
停止按钮
NPN型输入接法 PNP型输入接法
24V
0V
0V
24V
如图所示，该控制模式在 SB1 按钮闭合状态下，按下 SB2 按钮变频器运行，K 断开变频器正转，
K 闭合变频器反转；SB1 按钮断开瞬间变频器停机。正常启动和运行中，必需保持 SB1 按钮闭合
状态，SB2 按钮的命令则在闭合动作沿即生效。
参数
名称
设定范围
P2-11
端子 UP/DOWN 变化率
0.001Hz/s～50.000Hz/s
用于设置端子 UP/DOWN 调整设定频率时，频率变化的速度，即每秒钟频率的变化量。
参数
名称
设定范围
P2-12
X 滤波时间
0.000s～1.000s
设置 X 端子状态的软件滤波时间。若使用场合输入端子易受干扰而引起误动作，可将此参数增大，
以增强则抗干扰能力。但是该滤波时间增大会引起 X 端子的响应变慢。
参数
名称
设定范围
P2-13
X1 延迟时间
0.0s～3600.0s
P2-14
X2 延迟时间
0.0s～3600.0s
P2-15
X3 延迟时间
0.0s～3600.0s
用于设置 X 端子状态发生变化时，变频器对该变化进行的延时时间。
目前仅 X1、X2、X3 具备设置延迟时间的功能。
参数
名称
内容
设定范围
P2-16
X1 端子有效状态设定
个位
0：低电平有效；1：高电平有效
X2 端子有效状态设定
十位
0：低电平有效；1：高电平有效
X3 端子有效状态设定
百位
0：低电平有效；1：高电平有效
X4 端子有效状态设定
万位
0：低电平有效；1：高电平有效
X5 端子有效状态设定
万位
0：低电平有效；1：高电平有效
该功能码用于设置变频器输入端子的有效状态。
参数
名称
设定范围
P2-22
AI 曲线 2 最小给定
0.00V～P2-24
P2-23
AI 曲线 2 最小给定对应频率百分比
-100.0%～+100.0%
P2-24
AI 曲线 2 最大给定
P2-22～+10.00V
P2-25
AI 曲线 2 最大给定对应频率百分比
-100.0%～+100.0%
AI 曲线参数用于设置，模拟量输入电压与其代表的设定值之间的关系，如下图。
VHL 系列通用变频器用户手册 4. 功能参数
90
AI 曲线的给定对应频率百分比，对应最大频率 P0-13。
当模拟量输入大于所设定的最大给定（小于最小给定）时，按照最大给定（最小给定）计算。以
下提供两种典型的设定如图所示：
对应设定
（频率/转矩）
AI
0V(0mA)
100%
10V(20mA)
对应设定
（频率/转矩）
AI
0V(0mA)
100%
10V(20mA)
-100%
AI 曲线 1（P2-18～P2-21）/AI 曲线 3（P2-26～P2-29）的功能同 AI 曲线 2，参照 AI 曲线 2。
出厂默认，AI 的输入电压值与目标频率的对应关系为曲线 2，对应参数设置在 P2-22～P2-25。
参数
名称
设定范围
P2-30
AI 曲线 4 最小输入
0V～P2-32
P2-31
AI 曲线 4 最小输入对应设定
-100.0%～+100.0%
P2-32
AI 曲线 4 拐点 1 输入
P2-30～P2-34
P2-33
AI 曲线 4 拐点 1 输入对应设定
-100.0%～+100.0%
P2-34
AI 曲线 4 拐点 2 输入
P2-32～P2-36
P2-35
AI 曲线 4 拐点 2 输入对应设定
-100.0%～+100.0%
P2-36
AI 曲线 4 最大输入
P2-34～+10.00V
P2-37
AI 曲线 4 最大输入对应设定
-100.0%～+100.0%
P2-38
AI 曲线 5 最小输入
-10.00V～P2-40
P2-39
AI 曲线 5 最小输入对应设定
-100.0%～+100.0%
P2-40
AI 曲线 5 拐点 1 输入
P2-38～P2-42
P2-41
AI 曲线 5 拐点 1 输入对应设定
-100.0%～+100.0%
P2-42
AI 曲线 5 拐点 2 输入
P2-40～P2-44
P2-43
AI 曲线 5 拐点 2 输入对应设定
-100.0%～+100.0%
P2-44
AI 曲线 5 最大输入
P2-42～+10.00V
P2-45
AI 曲线 5 最大输入对应设定
-100.0%～+100.0%

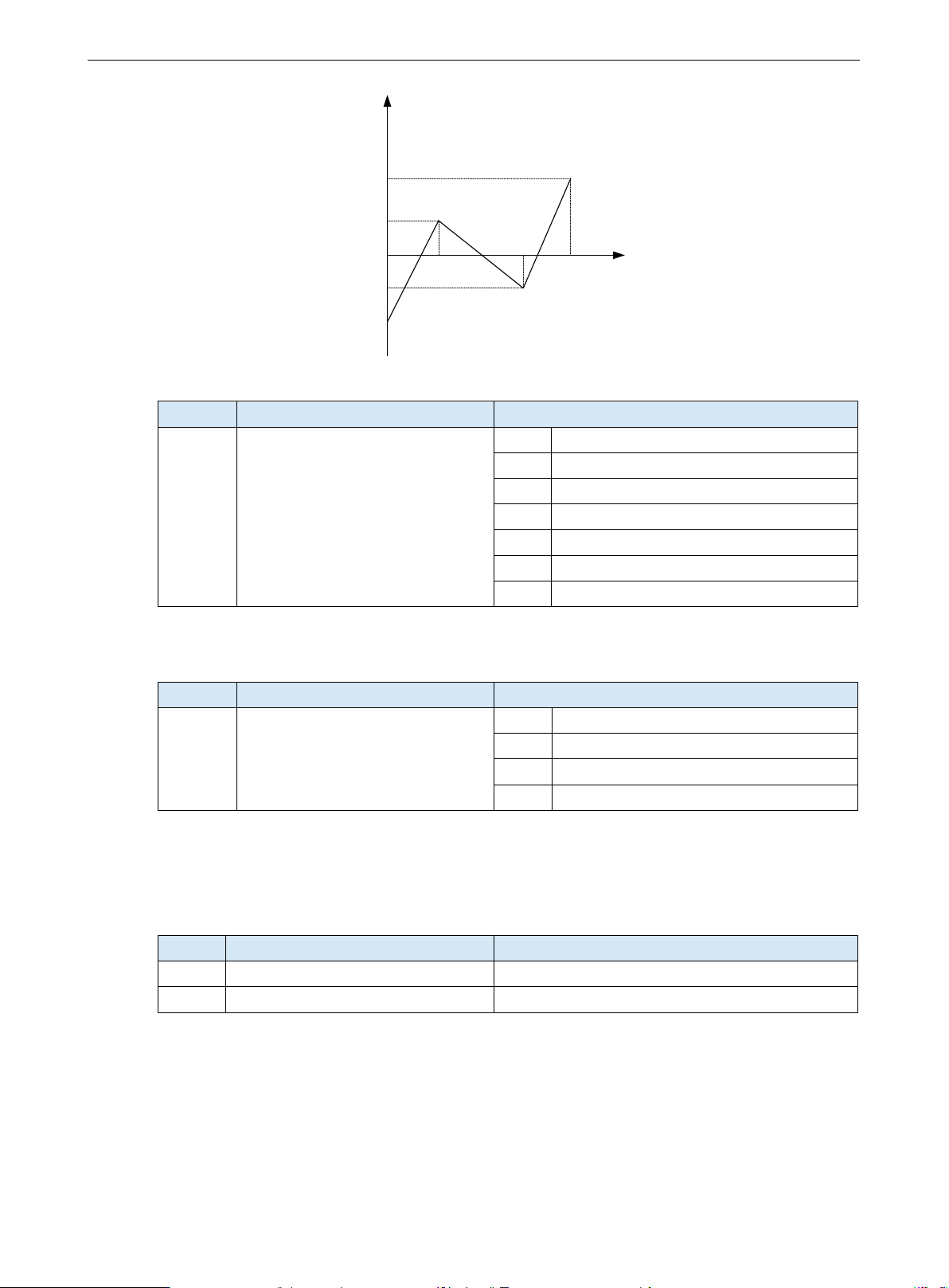

曲线 4 由四点确定曲线，灵活度更高，如下图所示，需保证电压/电流满足：AI 最小输入（P2-30）
＜AI 曲线拐点 1 输入（P2-32）＜AI 曲线拐点 2 输入（P2-34）＜AI 最大输入（P2-36）。
曲线 5 参考曲线 4 的说明。
VHL 系列通用变频器用户手册 4. 功能参数
91
模拟输入对应设定量
AI
0V(0mA)
AI最大输入
对应设定
10V(20mA)
AI曲线拐点1
AI曲线拐点2
AI曲线拐点1
对应设定
AI曲线拐点2
对应设定
AI最小输入对
应设定
100%
-100%
参数
名称
设定范围
P2-54
AI 曲线选择
个位
AI1 曲线选择
1
曲线 1（2 点，见 P2-18～P2-21）
2
曲线 2（2 点，见 P2-22～P2-25）
3
曲线 3（2 点，见 P2-26～P2-29）
4
曲线 4（4 点，见 P2-30～P2-37）
5
曲线 5（4 点，见 P2-38～P2-45）
十位
AI2 曲线选择，同上
曲线 1、曲线 2、曲线 3 是由两个坐标点确定的线性直线关系；曲线 4 和曲线 5 是由四个坐标点
确定的折线关系。
参数
名称
设定范围
P2-55
AI 低于最小输入设定选择
个位
AI 低于最小输入设定选择
0
对应最小输入设定
1
0.0%
十位
AI2 低于最小输入设定选择，同上
该参数个位、十位、百位分别对应模拟量输入 AI1、AI2。
若选择为 0，则当 AI 输入低于“最小输入”时，则该模拟量对应的设定，为参数确定的曲线“最
小输入对应设定”（P2-18、P2-22、P2-26）。
若选择为 1，则当 AI 输入低于最小输入时，则该模拟量对应的设定为 0.0%。
参数
名称
设定范围
P2-56
AI1 滤波时间常数
0.00s～10.00s
P2-57
AI2 滤波时间常数
0.00s～10.00s
AI1 滤波时间常数，用于设置 AI1 的软件滤波时间，当现场模拟量容易被干扰时，请加大滤波时
间，以使检测的模拟量趋于稳定，但是滤波时间越大则使模拟量检测的响应速度变慢。
