VHL 系列通用变频器用户手册 2.安装和配线
16
2-4. 控制回路配置及配线
2-4-1. 控制回路端子说明及功能介绍
1）VHL 系列变频器控制端子
2）控制回路端子说明
类别
端子
名称
端子功能说明
通讯
485+、485-
RS485 通讯接口
标准 RS485 通讯接口，使用双绞线或屏蔽线
电源
10V-GND
+10V 电源
对外提供+10V 电源，最大输出电流：20mA
一般用于外接电位器调速使用
24V-0V
DC 24V 电源
给端子提供+24V 电源，最大输出电流：100mA
一般用作数字输入输出端子工作电源
不可外接负载
公共端
COM
输入 X 公共端
当使用内部电源驱动 X 端子时：
COM 与 24V 短接形成 NPN 输入
COM 与 0V 短接形成 PNP 输入
当利用外部电源驱动 X 端子时：
NPN 型输入接法，COM 接电源 24V+，且与变频
本体 24V 端子断开
PNP 型输入接法，COM 接电源 0V，且与变频本体
0V 端子断开
模拟量输入
AI1-GND
模拟量输入 AI1
由拨码开关选择电压/电流输入
输入电压范围：0～10V（输入阻抗：22kΩ）
输入电流范围：0～20mA（输入阻抗：500Ω）
AI2-GND
模拟量输入 AI2
模拟量输出
AO1-GND
模拟量输出 AO1
由拨码开关选择电压/电流输出
电压输出范围：0～10V，外部负载 2kΩ-1MΩ
电流输出范围：0～20mA，外部负载小于 500Ω
数字输入端子
X1
数字输入端子 1
光耦隔离输入
输入阻抗：R = 2kΩ
输入电压范围 9～30V
兼容双极性输入
X4 除有 X1-X5 的特点外，还可作为高速脉冲输入
通道，最高接收 50kHz 脉冲频率
X2
数字输入端子 2
X3
数字输入端子 3
X4
数字输入端子 4
X5
数字输入端子 5
数字输出端子
Y1
数字输出端子 1
集电极开路输出

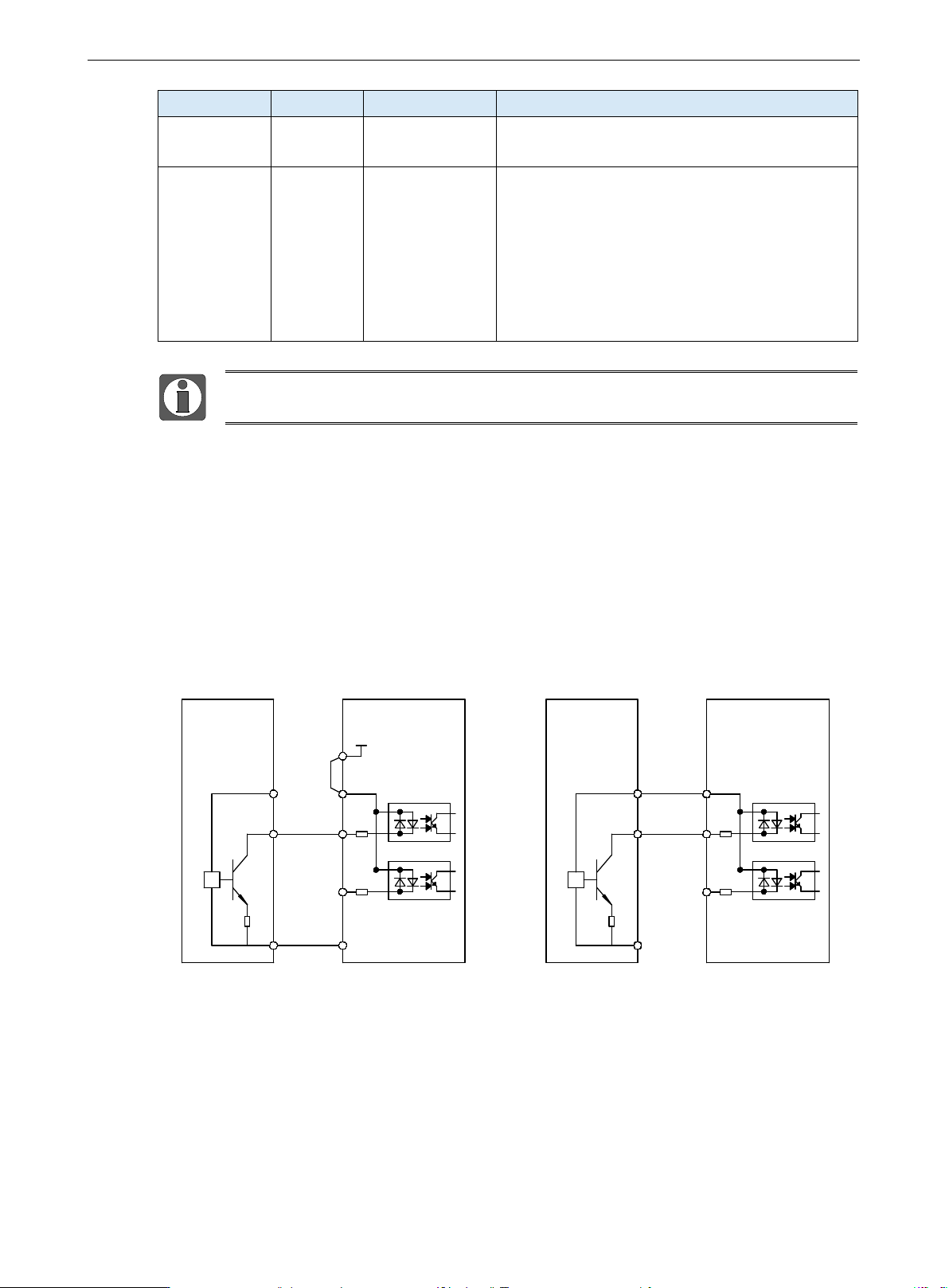

VHL 系列通用变频器用户手册 2.安装和配线
17
类别
端子
名称
端子功能说明
输出电压范围：0～24V
输出电流范围：0～50mA
继电器输出端
子
TA TB TC
输出继电器
可编程定义为多种电器输出端子
TA-TB：常开
TA-TC：常闭
触点容量：
AC250V/2A (COSΦ=1)
AC250V/1A (COSΦ=0.4)
DC30V/1A
变频器投入使用前，应正确进行端子配线和设置控制板上的所有跳线开关。
2-4-2. 数字输入输出端子配线
1）数字输入端子
一般需要用屏蔽电缆，而且配线距离尽量短，不要超过 20m。当选用有源方式驱动时，需对电源
的串扰采取必要的滤波措施。建议选用触点控制方式，具体接线图如下：
⚫ 单台变频漏型接线方式
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
24V
内部 0V
X2
3.3k
3.3k
X1
+24V
信号
NPN
0V
外部控制器
X2
3.3k
3.3k
使用扩展卡上24V 电源的漏型接线方法 使用外部24V 电源的漏型接线方法
VHL
变频器
VHL
变频器
内部
24V
COM
使用变频器内部 24V 电源是最常见的一种接线方式。将变频器的 COM 与 24V 短接，将变频器的
0V 与外部控制器的 0V 连接，X 端子与外部控制器的信号端连接，通过回路的通断控制变频器。
如果使用外部 24V，需将变频器的 COM 端与外部 24V 连接，外部电源 0V 经外部控制器控制触点
接到相应的 X 端子。
VHL 系列通用变频器用户手册 2.安装和配线
18

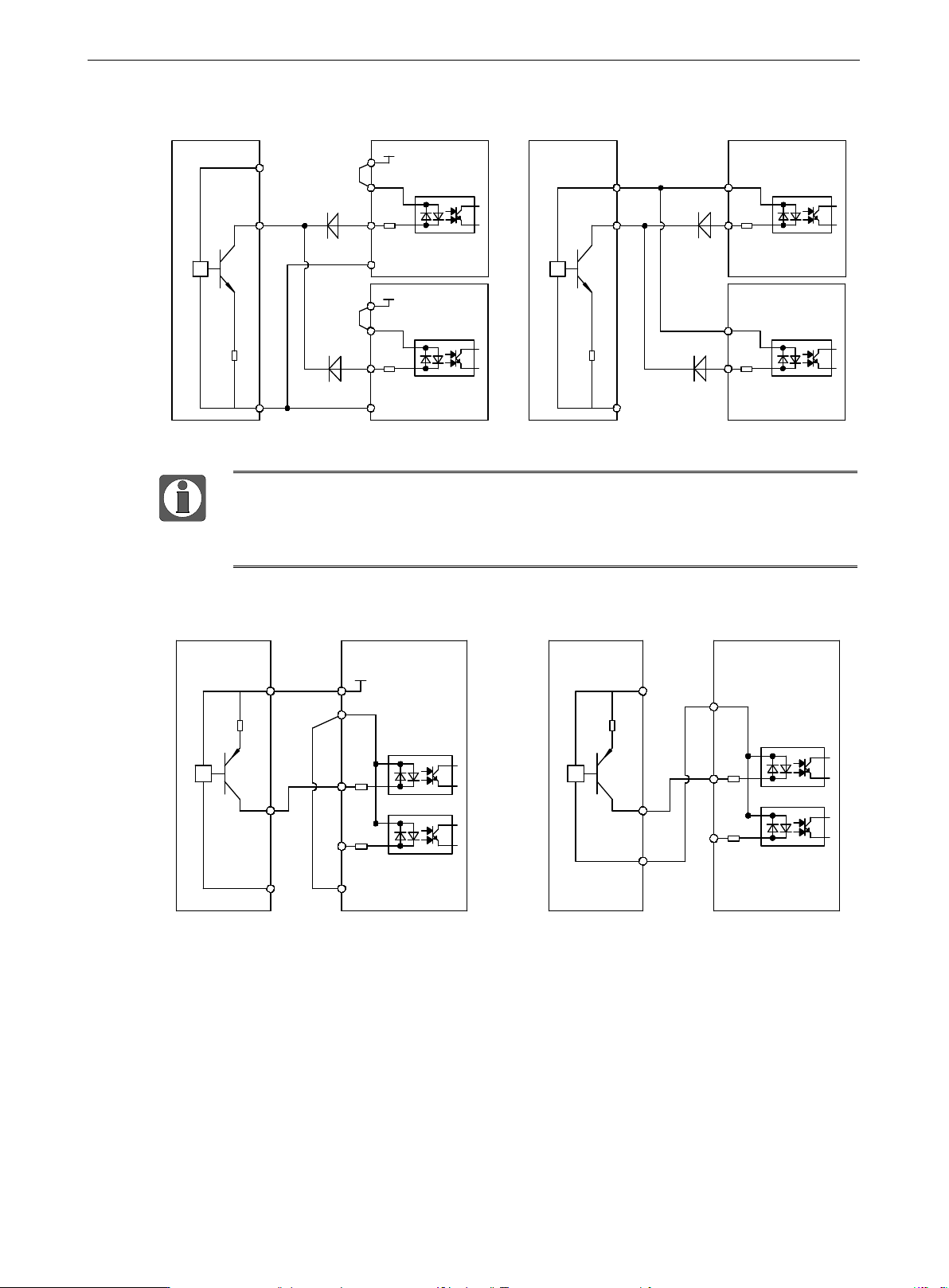

⚫ 多台变频漏型接线方式
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
+24V
3.3k
多台变频器使 用扩展卡上24V 电源的漏型接 线方法
COM
X1
0V
+24V
3.3k
COM
X1
+24V
信号
NPN
0V
外部控制器
3.3k
多台变频器使用外部24V 电源 的漏型接线方法
COM
X1
3.3k
VHL
变频器 1
VHL
变频器 2
VHL
变频器 1
VHL
变频器 2
内部 24V
内部 0V
内部 24V
内部 0V
此接线方式下，不同变频器的 X 端子不能并接使用，否则可能引起 X 的误动作：
若需要 X 端子并接（不同变频器之间），则需在 X 端子处串接二极管（阳极接 X）
使用，二极管需满足：IF > 40mA，VR > 40V。
⚫ 单台变频源型接线方式
X1
+VCC
信号
PNP
0V
外部控制器
24V
X2
3.3k
3.3k
使用扩展卡上24V 电源的源型接线方法
COM
X1
X2
3.3k
3.3k
使用外部24V 电源的源型接线方法
COM
+24V
信号
PNP
0V
外部控制器
Y1
VHL
变频器
VHL
变频器
0V
内部 0V
内部 24V
如果使用变频器内部 24V 电源，需将变频器的 0V 与 COM 短接，将变频器的 24V 与外部控制器的
公共端连接，X 端子与外部控制器的信号端连接，通过回路的通断控制变频器。
如果使用外部 24V，需将变频器的 COM 端与外部 0V 连接，外部电源 24V 经外部控制器控制触点
接到相应的 X 端子。
