VHL 系列通用变频器用户手 册 2. 安装和配线 10 2-1- 3. 单台安装 A 和 B 的尺寸为 50mm 以上， C 的尺寸为 100mm 以上 。 2-1- 4. 多台安装 A 和 B 的尺寸为 50mm 以上， C 和 D 的最小尺寸为 100mm 。
VHL 系列通用变频器用户手册 2.安装和配线
9
2. 安装和配线
2-1. 安装环境
2-1-1. 环境要求
⚫ 安装在通风良好的室内场所，环境温度要求在-10ºC～40ºC 的范围内，如温度超过 40ºC 时，
需外部强制散热或者降额使用（每升高 10℃温度降输出电流约降低额定电流的 10%）。
⚫ 避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。
⚫ 严禁安装在有腐蚀性、爆炸性气体的场所。
⚫ 湿度要求低于 95%RH，无水珠凝结。
⚫ 安装在平面固定振动小于 5.9m/s²（0.6G）的场所。
⚫ 尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。
2-1-2. 安装方向与空间
⚫ 一般情况下应立式安装。
⚫ 安装间隔及距离最小要求。
⚫ 多台变频器采用上下安装时，中间应用导流隔板。
VHL 系列通用变频器用户手册 2.安装和配线
10

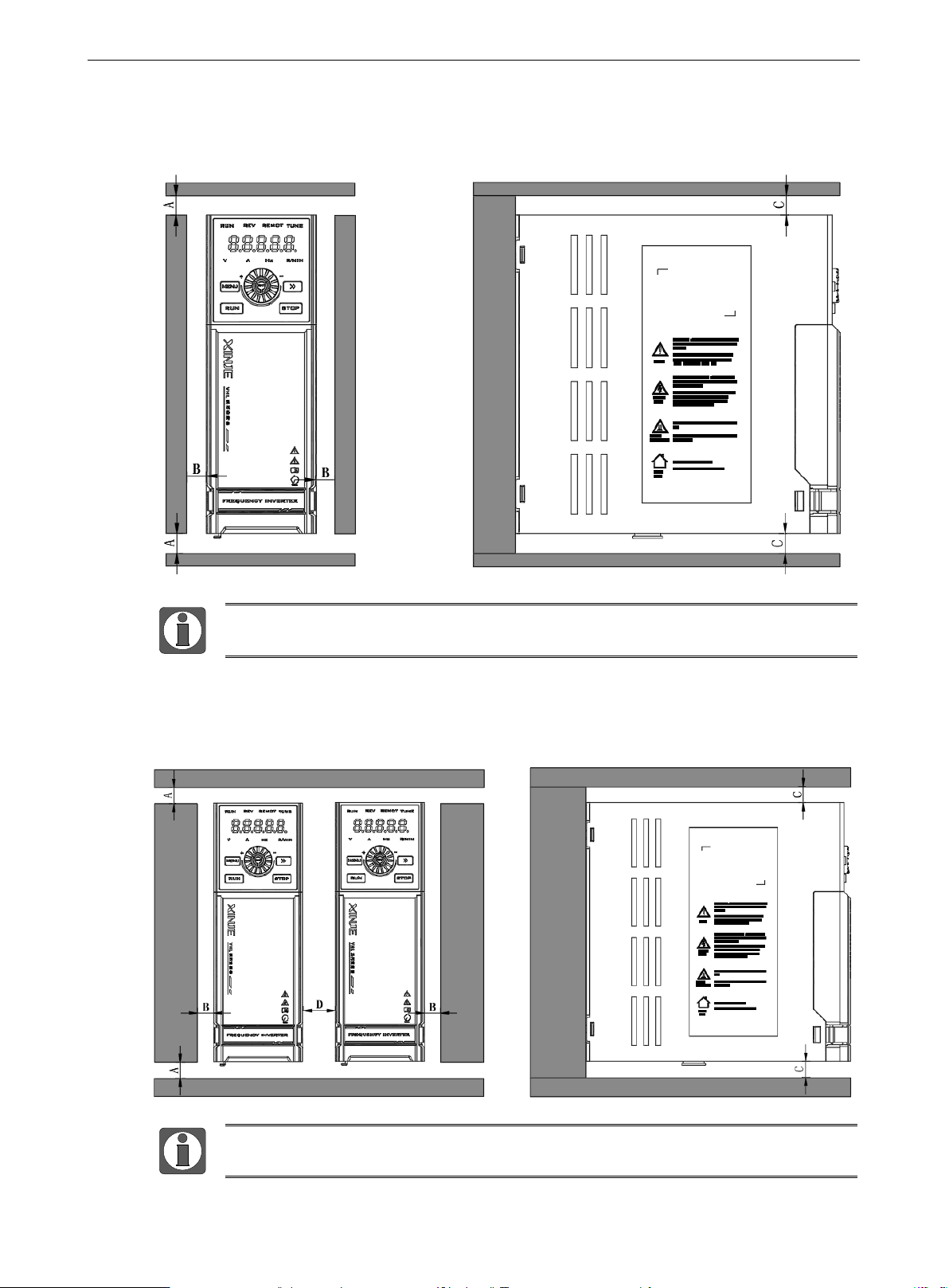

2-1-3. 单台安装
A 和 B 的尺寸为 50mm 以上，C 的尺寸为 100mm 以上。
2-1-4. 多台安装
A 和 B 的尺寸为 50mm 以上，C 和 D 的最小尺寸为 100mm。
VHL 系列通用变频器用户手册 2.安装和配线
11

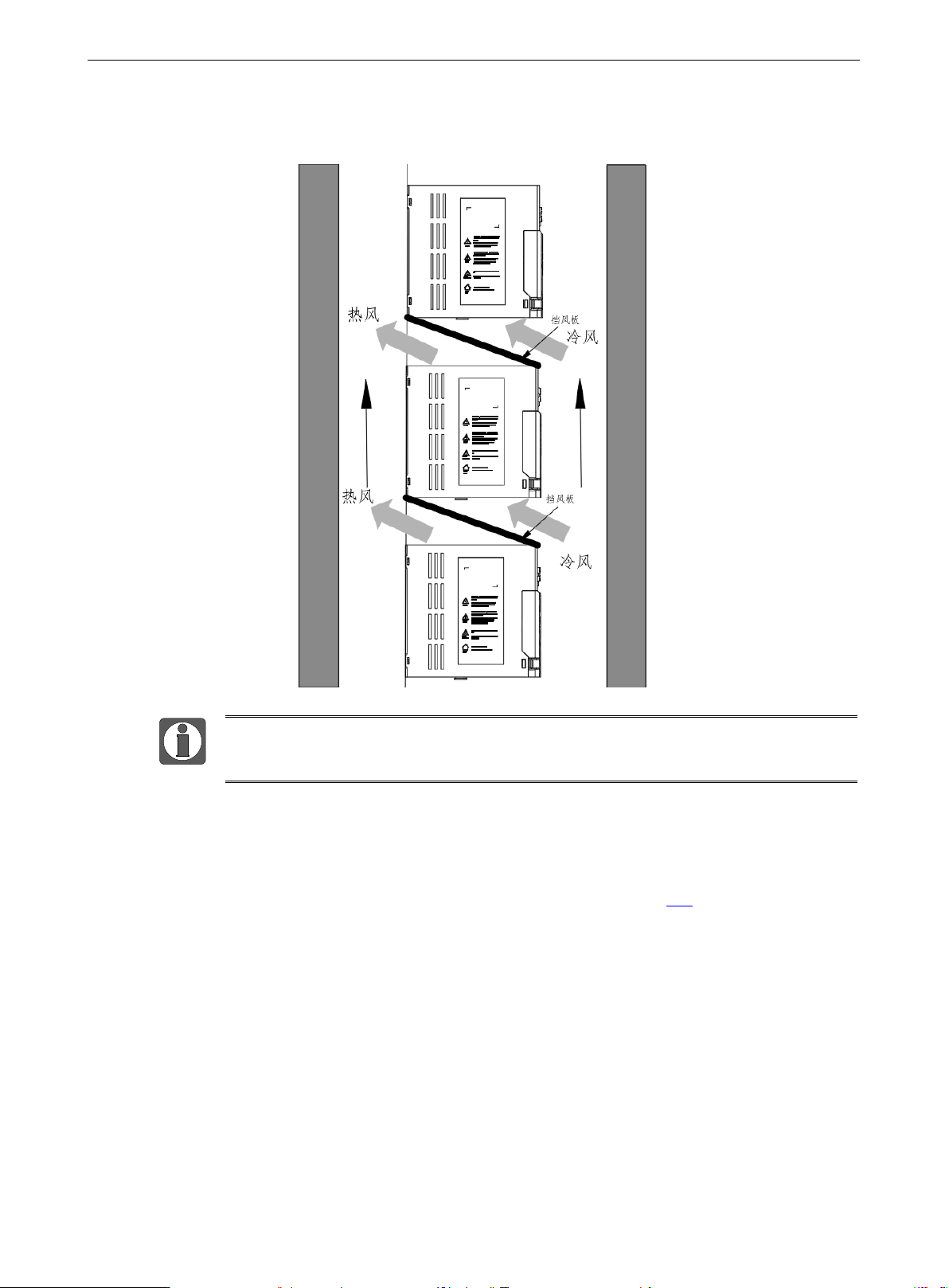

2-1-5. 垂直安装
垂直安装时，必须增加挡风板，否则会导致多台变频器之间相互影响，引起散热不
良。
2-1-6. 操作面板外引
面板外引支架及相关配件型号：VH6-DPANEL，面板安装支架尺寸见 6-2 章节。
面板延长线型号：JC-RD-30（3 米），只提供 3 米长度，如需其他长度延长线可使用普通网线代
替。
