VHL 系列通用变频器用户手册 4. 功能参数
128

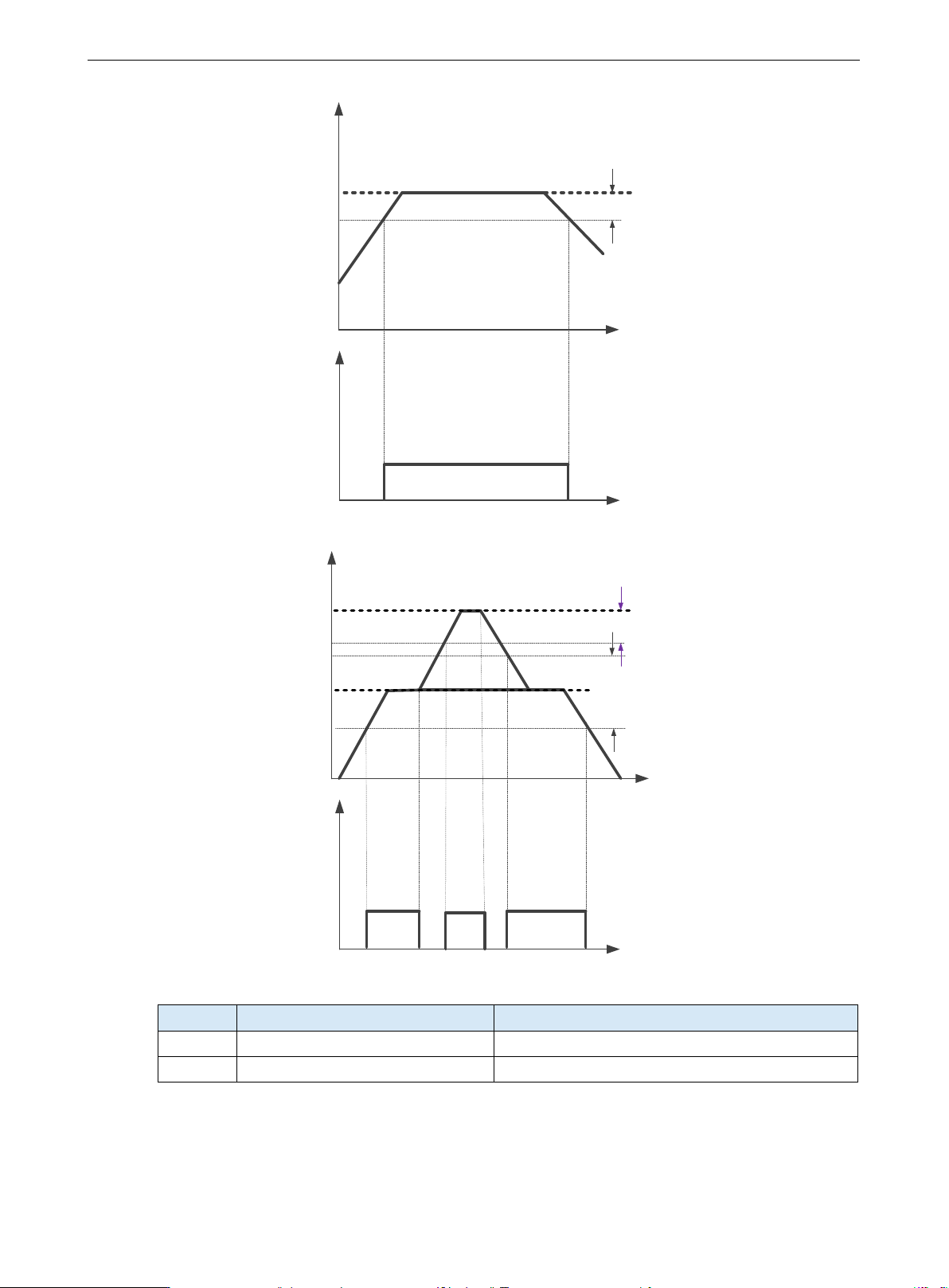

输出频率
Hz
设定频率
时间t
ON
频率到达
检测信号
检出幅值
一段速曲线
输出频率
Hz
设定频率
1、3
时间t
ON
ON
频率到达
检测信号
检出幅值
ON
设定频率2
检出幅值
三段速曲线
参数
名称
设定范围
PC-18
频率检测值（FDT1）
0.00Hz～最大输出频率
PC-19
频率检测滞后值（FDT1）
0.0%～100.0%（PC-18）
当运行频率高于频率检测值时，变频器多功能输出 Y 输出 ON 信号，而频率低于检测值一定频率
值后，Y 端子输出 ON 信号取消。
上述参数用于设定输出频率的检测值，及输出动作解除的滞后值。其中 PC-19 是滞后频率相对于
VHL 系列通用变频器用户手册 4. 功能参数
129

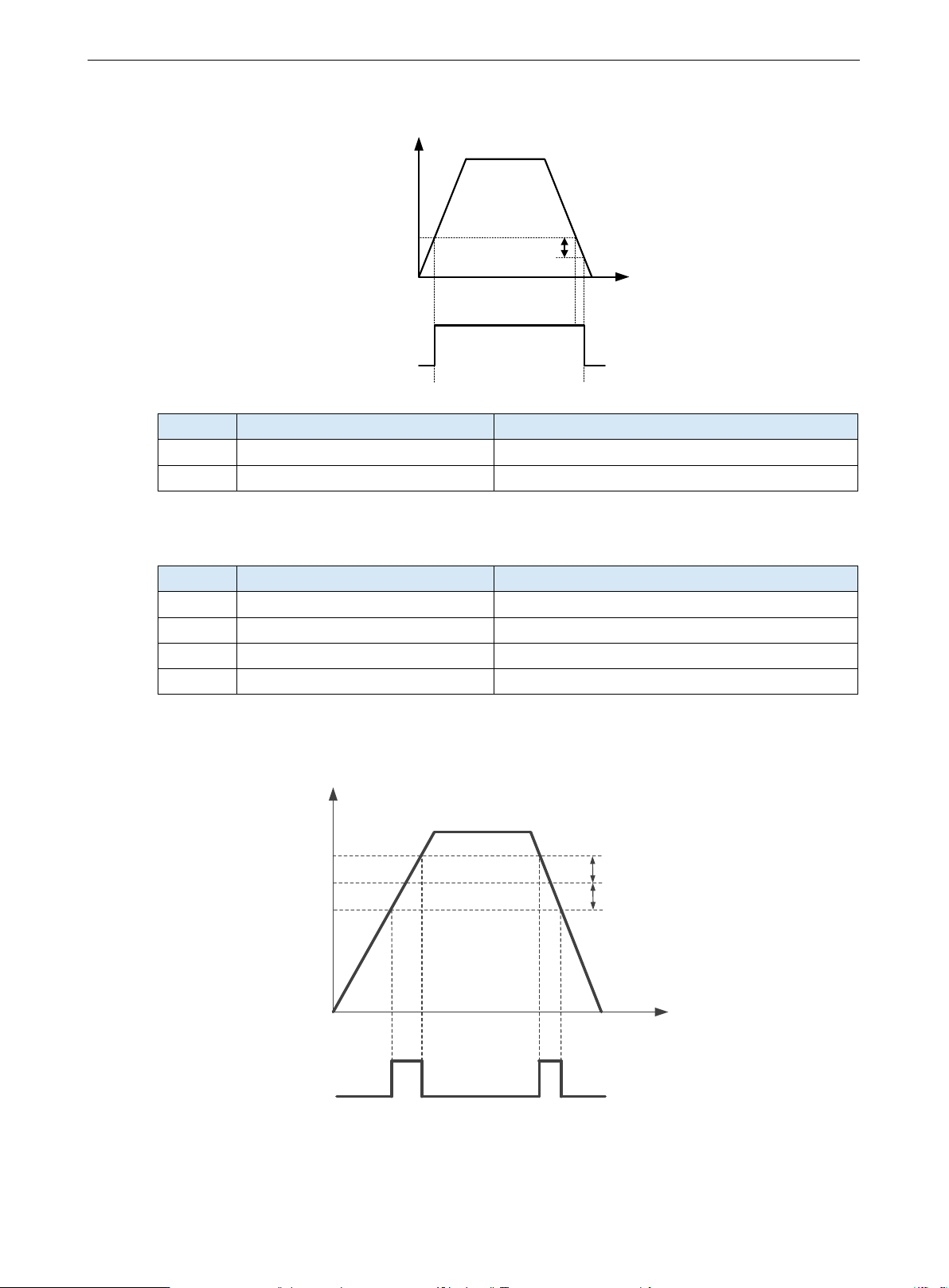

频率检测值 PC-18 的百分比。下图是以 FDT1 功能为例：
PC-18
PC-18*PC-19
FDT输出
信号状态
运行频率
/Hz
时间/t
参数
名称
设定范围
PC-20
频率检测值（FDT2）
0.00Hz～最大输出频率
PC-21
频率检测滞后值（FDT2）
0.0%～100.0%（PC-20）
该频率检测功能与 FDT1 的功能完全相同，请参考 FDT1 的相关说明，即功能码 PC-18、PC-19
的说明。
参数
名称
设定范围
PC-22
任意到达频率检测值 1
0.00Hz～最大输出频率
PC-23
任意到达频率检出宽度 1
0.0%～100.0%（最大输出频率）
PC-24
任意到达频率检测值 2
0.00Hz～最大输出频率
PC-25
任意到达频率检出宽度 2
0.0%～100.0%（最大输出频率）
当变频器的输出频率，在任意到达频率检测值的正负检出幅度范围内时，多功能 Y 输出 ON 信
号。
VHL 提供两组任意到达频率检出参数，分别设置频率值及频率检测范围。下图为该功能的示意图。
运行频率
任意到达
频率
时间t
ON
ON
频率检出宽度
OFF OFF OFF
任意到达
频率检测
信号Y或继
电器
频率检出宽度
VHL 系列通用变频器用户手册 4. 功能参数
130
参数
名称
设定范围
PC-26
定时功能选择
0：无效
1：有效
PC-28
设定运行时间
0.0Min～6500.0Min
PC-29
当前运行到达时间
0.0Min～6500.0Min
当 PC-26=1 时，定时功能开启，当前运行时间 U0-31 的值大于 PC-28 设置的值，变频器停止运行，
通过给 Y 端子分配功能码 26，Y 输出 ON 信号。
当前时间 U0-31 的值大于 PC-29 设置的值，通过给 Y 端子分配功能码 41，Y 输出 ON 信号，但
变频器不会停止运行。
参数
名称
设定范围
PC-30
设定上电到达时间
0～65000h
PC-32
设定运行到达时间
0～65000h
当 P8-10 累计运行时间大于 PC-32 设定运行到达时间时，变频器会报警 Err46 并停止运行，通过
给 Y 端子分配功能码 29 运行时间到达，Y 端子输出 ON 信号。
当 P8-11 累计上电时间大于 PC-30 设定上电到达时间时，变频器会报警 Err47 并停止运行，通过
给 Y 端子分配功能码 25 运行时间到达，Y 端子输出 ON 信号。
参数
名称
设定范围
PC-34
任意到达电流 1
0.0%～300.0%（电机额定电流）
PC-35
任意到达电流 1 宽度
0.0%～300.0%（电机额定电流）
PC-36
任意到达电流 2
0.0%～300.0%（电机额定电流）
PC-37
任意到达电流 2 宽度
0.0%～300.0%（电机额定电流）

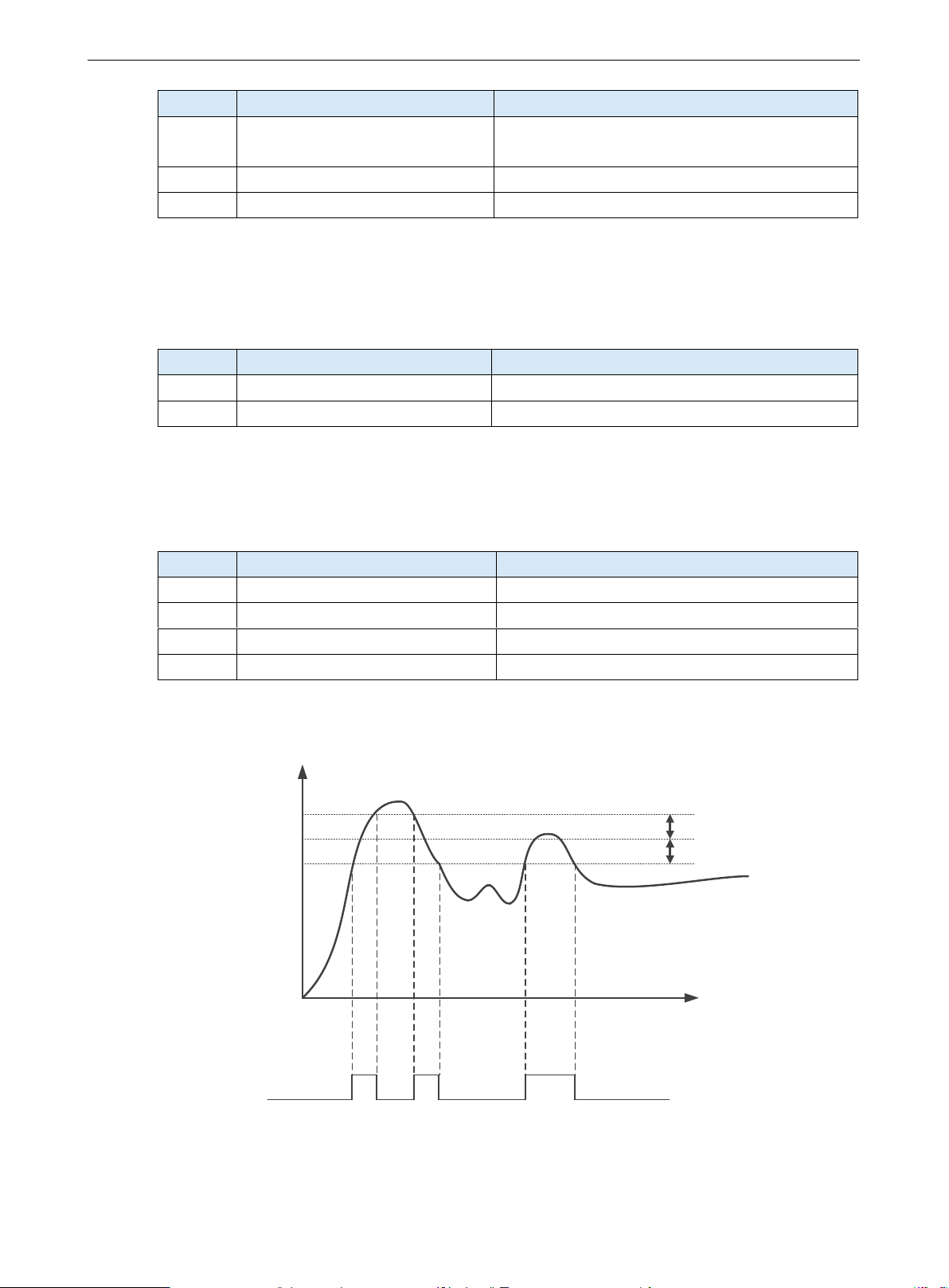

当变频器的输出电流，在设定任意到达电流的正负检出宽度内时，变频器多功能 Y 输出 ON 信号。
VHL 提供两组任意到达电流及检出宽度参数，下图为功能示意图。
任意到达电流
输出电流
任意到达电流宽度
任意到达电流宽度
任意到达电流检测信
号Y或继电器
时间
ON ON
ON
OFF OFF OFF
PC-34
或PC-36
PC-35
或PC-37
