VHL 系列通用变频器用户手册 6. 选型与尺寸
156
PE导体
屏蔽层
导体
护套
绝缘
导体
护套
绝缘
PE导体
屏蔽层
PE
护套
绝缘
PE
导体
四芯电缆
对称屏蔽电机电缆
如果电机电缆屏蔽层的导电性能不能满足要求，必须使用单独的 PE 导体。
为了能起到保护作用导体的作用，当屏蔽线和相导体采用相同的材料时，屏蔽线的截面积必须和
相导体的截面积相同，目的是降低接地电阻，使阻抗连续性更好。
为了有效抑制射频干扰的发射和传导，屏蔽线的导电性能必须至少是相导体导电性的 1/10。对于
铜制或铝制屏蔽层，此项要求非常容易满足。变频器电机电缆的最低要求如下图所示。电缆中包
含一层螺旋状铜带。屏蔽层越紧越好，因为越紧就越能有效抑制电磁干扰的辐射。
绝缘层
屏蔽层
2）控制电缆
所有的模拟控制电缆和用于频率输入的电缆必须使用屏蔽电缆。模拟信号电缆使用双绞双屏蔽电
缆。每个信号采用一对单独的屏蔽双绞线对。不同的模拟信号不要使用同一根地线。
对于低压数字信号来说，最好选择双层屏蔽的电缆，但是也可以采用单层屏蔽的或者无屏蔽的双
绞线，但是对于频率信号来说，必须采用屏蔽电缆。
多根双绞线双屏蔽层电缆 多根双绞线单屏蔽层电缆
继电器电缆需要使用带有金属编织屏蔽层电缆。
键盘需要使用网线连接，对于电磁环境比较复杂的场所，建议使用带屏蔽的网线。
VHL 系列通用变频器用户手册 6. 选型与尺寸
157
⚫ 模拟信号和数字信号使用不同的电缆分开走线。
⚫ 在连接变频器的输入动力电缆之前，请按照当地的法规检查输入动力电缆的绝
缘。

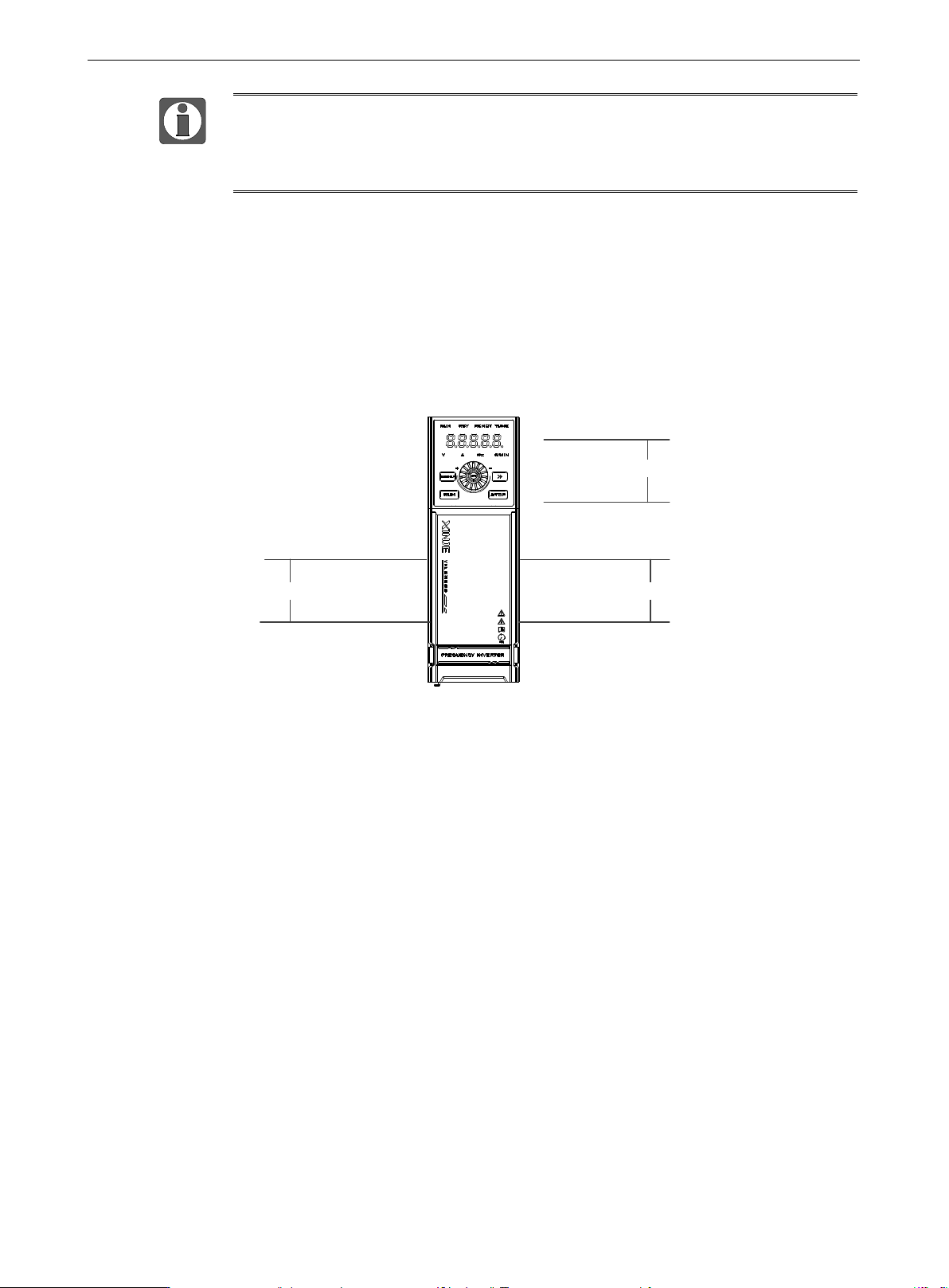

3）电缆布线
电机电缆的走线一定要远离其他电缆的走线。几个变频器的电机电缆可以并排走线。建议将电机
电缆、输入动力电缆和控制电缆分布在不同的线槽中。避免其他电缆和电机电缆并排走线的原因
是：变频器输出的 du/dt 会增加对其他电缆的电磁干扰。
如果控制电缆和动力电缆必须交叉，那么必须保证控制电缆和动力电缆之间的夹角为 90 度。
电缆线槽之间必须保持良好的连接，并且接地良好。铝制线槽可以使局部等电位。
电机电缆
动力电缆
最小300mm
动力电缆
控制电缆
最小500mm
输入动力电缆
控制电缆
最小200mm
4）绝缘检查
在运行前，请检查电机和电机电缆绝缘：
⚫ 保证电机电缆已经连接到电机上，然后将电机从变频器的输出端子 UVW 上拆下。
⚫ 用 500VDC 兆欧表测量每相导体和保护接地导体之间的绝缘电阻。电机的绝缘电阻，请参考
电机制造商说明。
⚫ 如果电机内部潮湿，绝缘电阻会减小。如果怀疑有湿气，应干燥电机并重新测量。
VHL 系列通用变频器用户手册 6. 选型与尺寸
158
6-3-3. 断路器、接触器、熔断器选型指导
⚫ 为了防止过载给变频器造成损坏，需要在进线端增加熔断器。
⚫ 在交流电源和变频器之间需要安装一个手动操作的电源短路设备（MCCB）。该断路器设备
必须能锁死在断开位置，以方便安装和维修。断路器的容量一般为变频器额定电流 1.5-2 倍
之间。
⚫ 为了能在系统故障时，有效的切断变频器的输入电源，可以在输入侧安装交流接触器控制主
回路电源的通断，以保证安全。
变频器型号
断路器（A）
接触器额定电流（A）
熔断器（A）
VHL-20P4-B
10
9
12
VHL-20P7-B
16
12
20
VHL-40P4-B
6
9
5
VHL-40P7-B
10
9
8
VHL-41P5-B
10
9
10
表中各选配件的参数为理想值，在选配件时可以根据实际情况进行调节，但是尽量
不要低于表中的参数值。
6-3-4. 电抗器选型指导
⚫ 为了防止电网高压输入时，瞬时大电流流入输入电源回路而损坏整流部分元器件，需在输入
侧接入交流电抗器，同时也可改善输入侧的功率因素。
⚫ 当变频器和电机之间的距离超过 50 米时，由于长电缆对地的寄生电容效应导致漏电流过大，
变频器容易发生过流保护，同时为了避免电机绝缘损坏，须加输出电抗器补偿；当一台变频
器带多台电机时，考虑每台电机的线缆长度之和作为总的电机线缆长度，当总长度大于 50
米时，须在变频器输出侧增加输出电抗器。
变频器型号
输入电抗器
输出电抗器
VHL-20P4-B
ACLSG-5A/4.4V
OCLSG-5A/2.2V
VHL-20P7-B
ACLSG-5A/4.4V
OCLSG-5A/2.2V
VHL-40P4-B
ACLSG-5A/4.4V
OCLSG-5A/2.2V
VHL-40P7-B
ACLSG-5A/4.4V
OCLSG-5A/2.2V
VHL-41P5-B
ACLSG-6A/4.4V
OCLSG-6A/2.2V
上述选配件为正泰电器品牌，用户可根据型号去采购。
