VHL 系列通用变频器用户手 册 2. 安装和配线 21 2 ）模拟输出端子 AO 的配线 AO 1 外接模拟表可指示 多种物理量， AO1 拨码选择 输出电压（ 0 ～ 10V ，外部 负载 2k Ω - 1M Ω） 或电流（ 0 ～ 20m A ，外部负载小于 500 Ω） 。端子配线方 式如下 图。 AO1 GND V 拨码 开关 I VHL PE 电压输出 V AO1 GND V 拨码 开关 I VHL PE 电流方向 电流输出…
VHL 系列通用变频器用户手册 2.安装和配线
20
TA
TB
TC
220VAC
TA
TB
TC
24VDC

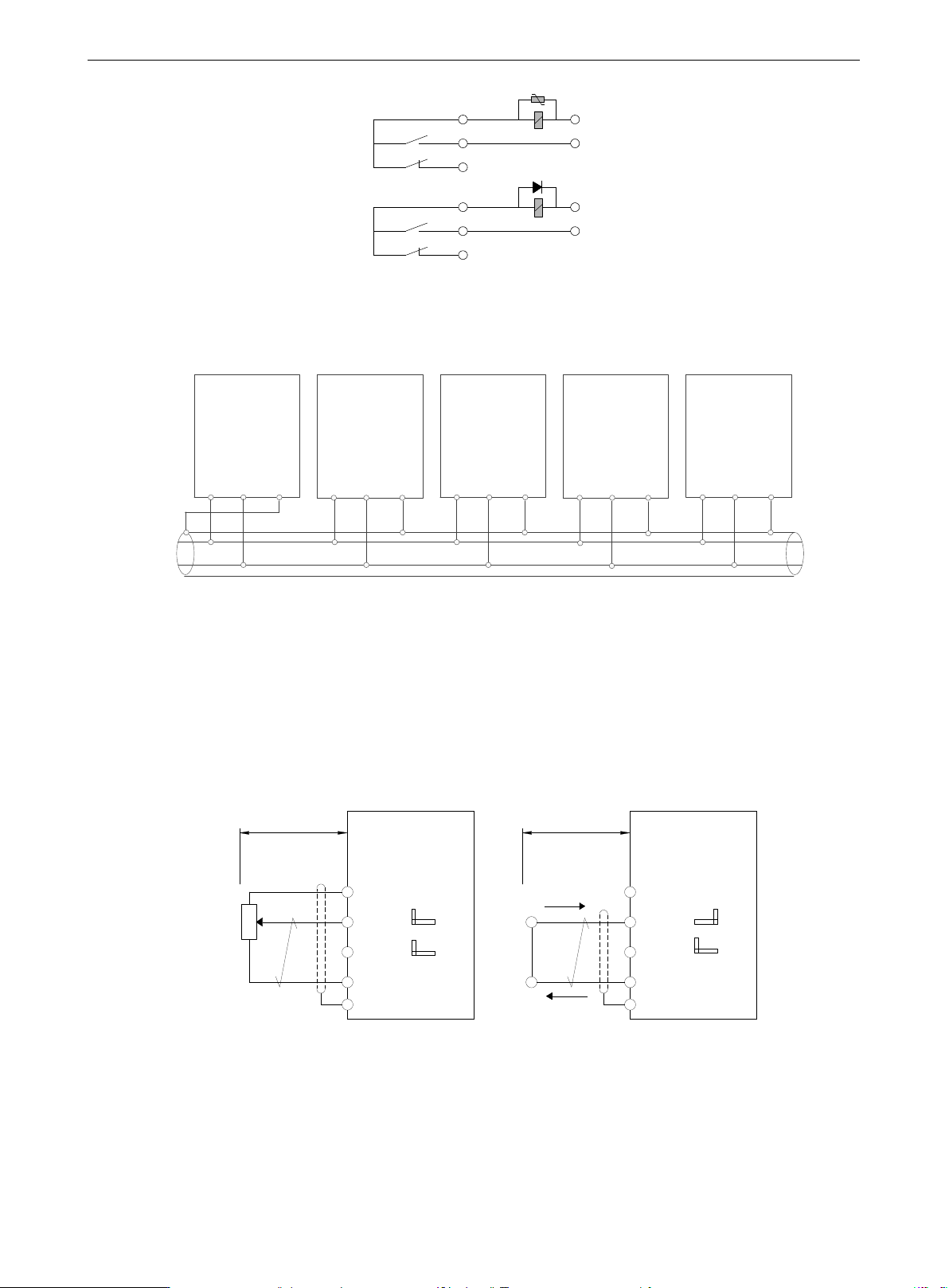

4）多台变频器可通过 RS485 连接在一起，由 PLC（或上位机）作主机控制，如图所示。随着连接
台数的增加，通讯系统越容易受到干扰，建议按如下方式接线：
PLC
主机
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
2-4-3. 模拟输入输出端子配线
1）模拟输入端子 AI 的配线
AI1/AI2 端子接受模拟信号输入，AI1/AI2 拨码选择输入电压（0～10V）或电流（0～20mA），
具体接线如下图所示：
10V
AI1
AI2
GND
5kΩ
|
10kΩ
V
拨码
开关
I
ON3
V I
ON2
VHL
<20m
PE
10V
AI1
AI2
GND
V
拨码
开关
I
V I
VHL
<20m
PE
电流方向
电压输入 电流输入
ON2
ON3
AO1
GND
V
拨码
开关
I
A槽扩展卡
PE
电压输出
V
AO1
GND
V
拨码
开关
I
A槽扩展卡
PE
电流方向
电流输出
A
<20m <20m
AO
AO
VHL 系列通用变频器用户手册 2.安装和配线
21
2）模拟输出端子 AO 的配线

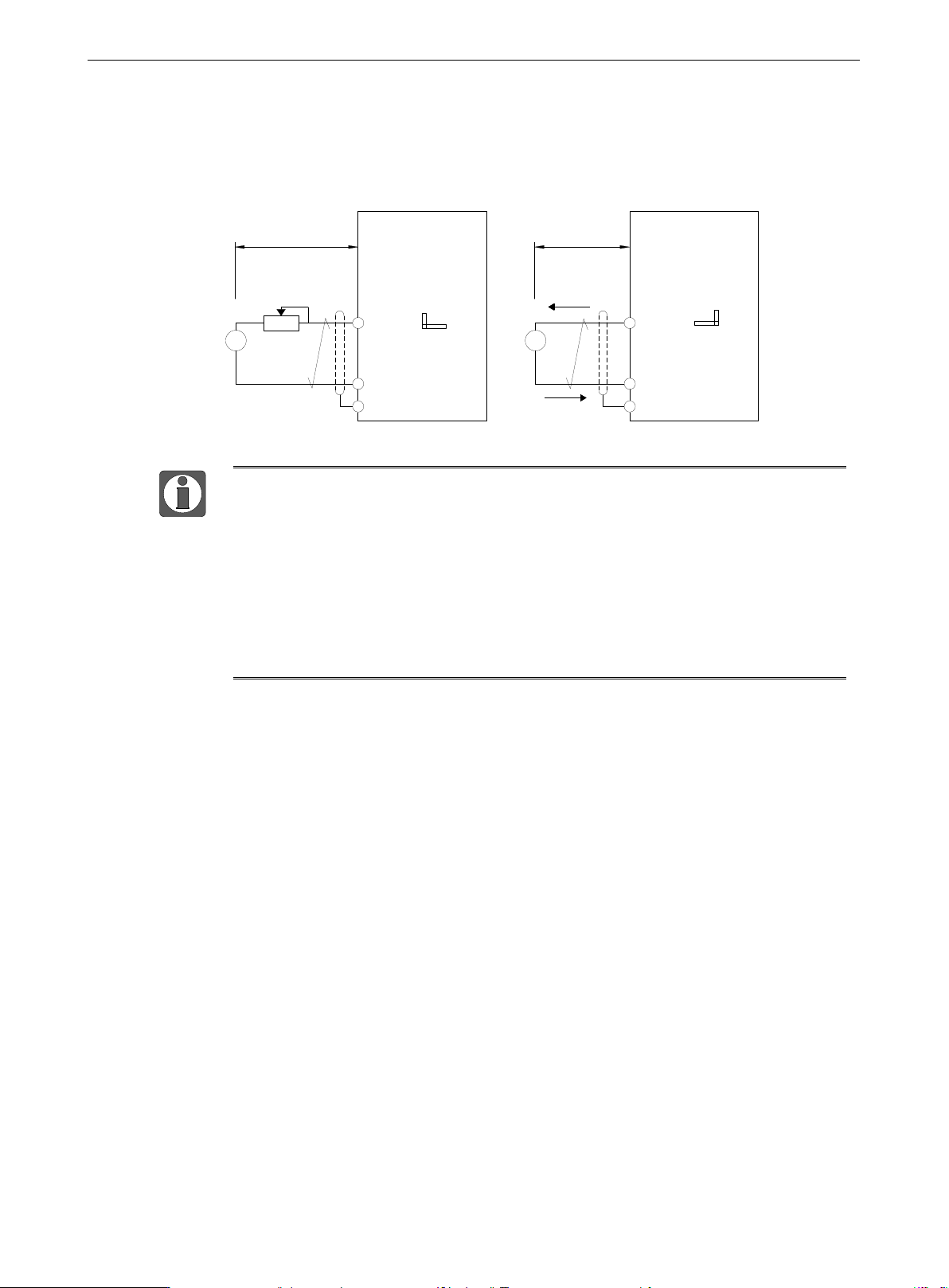

AO1 外接模拟表可指示多种物理量，AO1 拨码选择输出电压（0～10V，外部负载 2kΩ-1MΩ）
或电流（0～20mA，外部负载小于 500Ω）。端子配线方式如下图。
AO1
GND
V
拨码
开关
I
VHL
PE
电压输出
V
AO1
GND
V
拨码
开关
I
VHL
PE
电流方向
电流输出
A
<20m <20m
AO
AO
⚫ 使用模拟输入时，AI 与 GND 之间安装滤波电容或共模电感。
⚫ 控制端子 10V 与 GND 之间所接电位器阻值范围为 5～10K。
⚫ 模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接
地，配线长度应尽可能短，不大于 20m。
⚫ 拨码开关说明：
ON2：AI2 OFF = 0 - 10V，ON = 0 - 20mA，默认 OFF
ON3：AI1 OFF = 0 - 10V，ON = 0 - 20mA，默认 OFF
AO： V：0-10V，MA：0-20mA，默认 V
VHL 系列通用变频器用户手册 3. 操作说明与应用举例
22
3. 操作说明与应用举例
3-1. 键盘的操作与使用

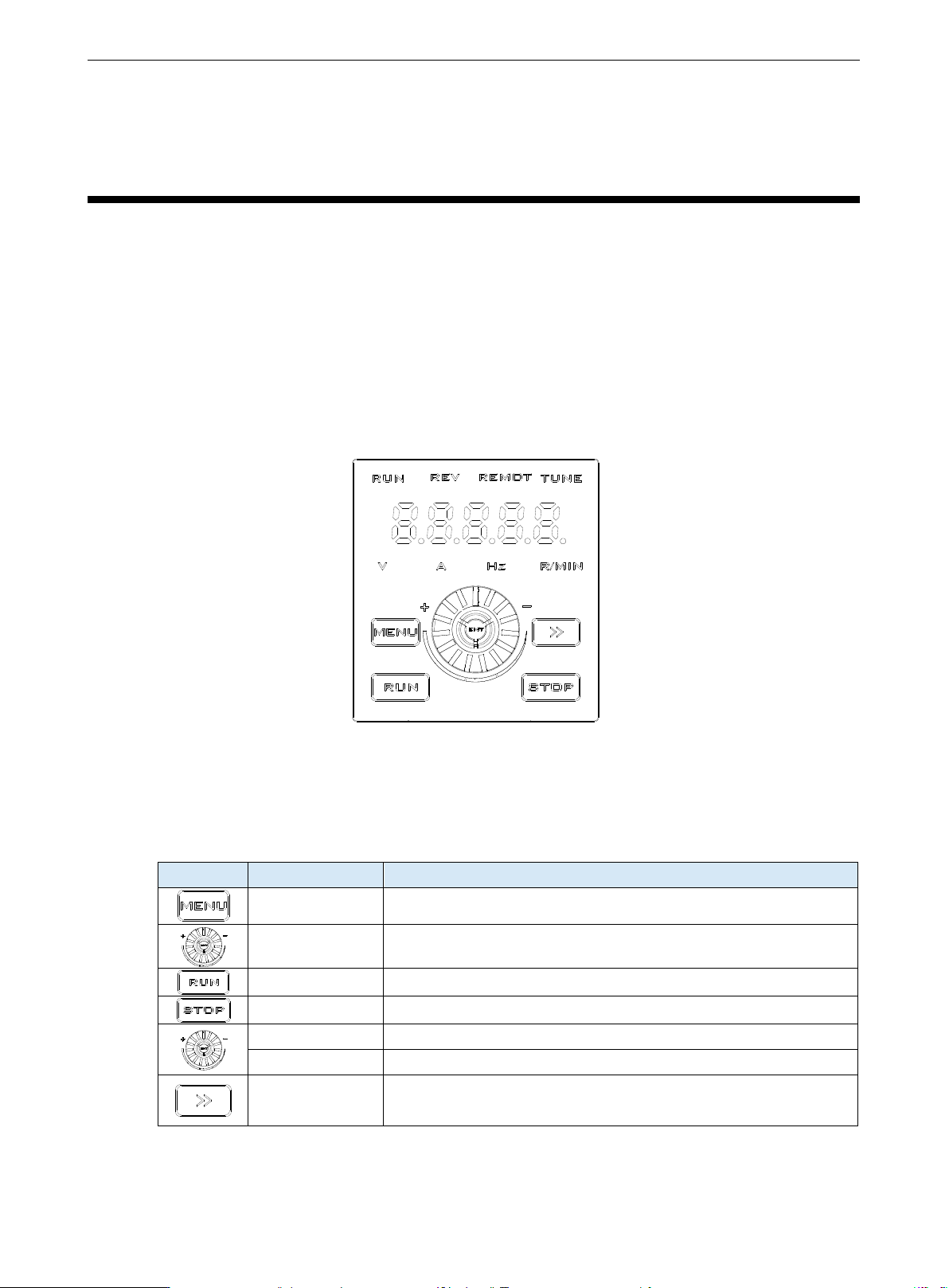

3-1-1. 键盘布局
变频器的操作面板及控制端子可对电动机的起动、调速、停机、制动、运行参数设定及外围设备
等进行控制，操作面板的外观如下图所示。
3-1-2. 键盘功能说明
变频器操作键盘上设有 8 个按键，功能定义如下：
按键
名称
功能说明
编程/退出键
进入或退出编程状态
存储/切换键
在编程状态时，用于进入下一级菜单或存储参数数据
正向运行键
在操作键盘运行命令方式下，按该键即可正向运行
停止/复位键
停机/故障复位
增加键
数据和参数的递增或运行中暂停频率
减少键
数据和参数的递减或运行中暂停频率
移位/监控键
在编辑状态时，可以选择设定数据的修改位；在其它状态下，
可切换显示状态监控参数
