VHL 系列通用变频器用户手册 4. 功能参数
126
4-2-13. PC 组 辅助功能
参数
名称
设定范围
PC-00
点动运行频率
0.00Hz～最大输出频率 P0-13
PC-01
点动加速时间
0.0s～6500.0s
PC-02
点动减速时间
0.0s～6500.0s
定义点动时变频器的给定频率及加减速时间。
点动运行时，启动方式固定为直接启动方式（P4-00=0），停机方式固定为减速停机（P4-22=0）。
参数
名称
设定范围
PC-03
加速时间 2
0. 1s～6500.0s
PC-04
减速时间 2
0. 1s～6500.0s
PC-05
加速时间 3
0. 1s～6500.0s
PC-06
减速时间 3
0. 1s～6500.0s
PC-07
加速时间 4
0. 1s～6500.0s
PC-08
减速时间 4
0. 1s～6500.0s
VHL 提供 4 组加减速时间，第一组加减速时间为 P0-18/ P0-19，默认使用第一组加减速时间。
转矩控制下，变频器的正向或反向最大运行频率，频率上限的加减速时间在 PC-07（加速）/PC-08
（减速）设定。
参数
名称
设定范围
PC-09
加减速时间单位
0：1s
1：0.1s
2：0.01s
通过 PC-09 给四组加减速时间设置小数位，可用于提高精度。
参数
名称
设定范围
PC-10
加减速时间基准频率
0：最大输出频率（P0-13）
1：设定频率
2：100Hz
确定加减速时间是从 0 加速到 PC-10 设置的频率所用的时间，若 PC-10=1 则电机的加速度是变化
的。
参数
名称
设定范围
PC-11
加速时间 1 与加速时间 2 切换频率点
0.00Hz～最大输出频率
PC-12
减速时间 1 与减速时间 2 切换频率点
0.00Hz～最大输出频率
当控制电机 1 时，可以自行选择不同加减速时间。
例：PC-11 设置 10Hz 时，加速过程中，当运行频率低于 10Hz 时加速时间采用加速时间 1（P0-18），
高于 10Hz 时加速时间采用加速时间 2（PC-03）；
PC-12 设置 10Hz 时，减速过程中，当运行频率高于 10Hz 时减速时间采用减速时间 2（PC-04），
低于 10HZz 时减速时间采用减速时间 1（P0-19）。
VHL 系列通用变频器用户手册 4. 功能参数
127
使用此功能时，多功能端子功能不能选择加减速时间切换。
参数
名称
设定范围
PC-13
跳跃频率 1
0.00Hz～最大输出频率
PC-14
跳跃频率 2
0.00Hz～最大输出频率
PC-15
跳跃频率幅度
0.00Hz～最大输出频率
当设定频率在跳跃频率范围内时，实际运行频率将会运行在离设定频率较近的跳跃频率。通过设
置跳跃频率，可以使变频器避开负载的机械共振点。
VHL 可设置两个跳跃频率点，若将两个跳跃频率均设为 0，则跳跃频率功能取消。

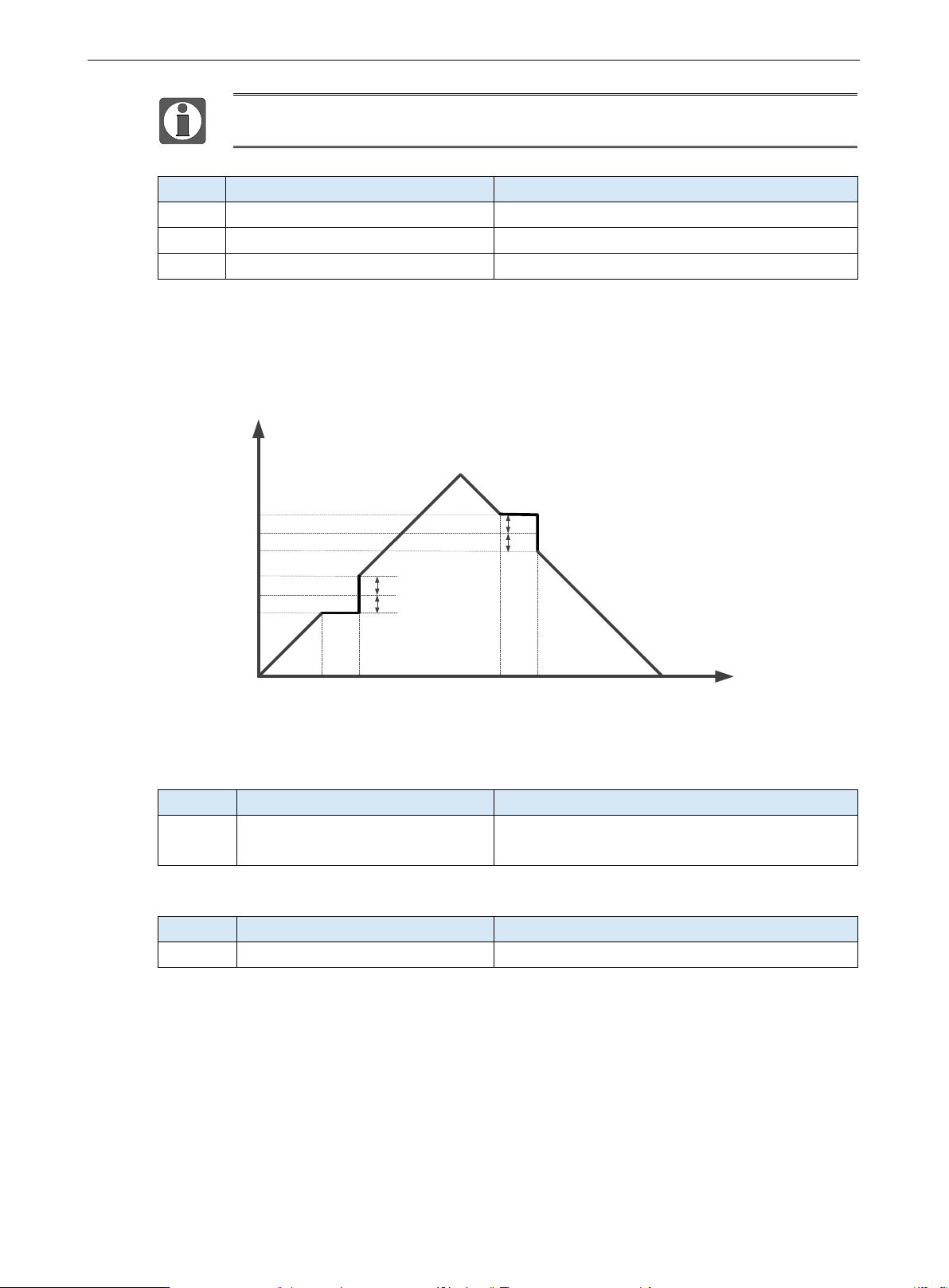

跳跃频率及跳跃频率幅度的原理示意，请参考下图。
输出频率
Hz
跳跃频率2
跳跃频率1
时间t
跳跃频率幅度
跳跃频率幅度
跳跃频率幅度
跳跃频率幅度
t1 t2 t3 t4
f1
f2
f3
f4
加速过程中，运行频率以 f1～f2 跳跃频率范围内的下限频率即 f1 时的频率运行；减速过程中，
运行频率以 f3～f4 跳跃频率范围内的上限频率即 f4 时的频率运行。
参数
名称
设定范围
PC-16
加减速过程中跳跃频率是否有效
0：无效
1：有效
设置加减速过程中跳跃频率是否有效。
参数
名称
设定范围
PC-17
频率到达检出幅度
0.0～100.0%（最大输出频率）
变频器的运行频率，处于目标频率一定范围时，变频器多功能 Y 端子输出 ON 信号。
该参数用于设定频率到达的检测范围，该参数是相对于最大输出频率的百分比。下图为频率到达
示意图。
VHL 系列通用变频器用户手册 4. 功能参数
128
输出频率
Hz
设定频率
时间t
ON
频率到达
检测信号
检出幅值
一段速曲线
输出频率
Hz
设定频率
1、3
时间t
ON
ON
频率到达
检测信号
检出幅值
ON
设定频率2
检出幅值
三段速曲线
参数
名称
设定范围
PC-18
频率检测值（FDT1）
0.00Hz～最大输出频率
PC-19
频率检测滞后值（FDT1）
0.0%～100.0%（PC-18）
当运行频率高于频率检测值时，变频器多功能输出 Y 输出 ON 信号，而频率低于检测值一定频率
值后，Y 端子输出 ON 信号取消。
上述参数用于设定输出频率的检测值，及输出动作解除的滞后值。其中 PC-19 是滞后频率相对于
