A-1
A
1.사양

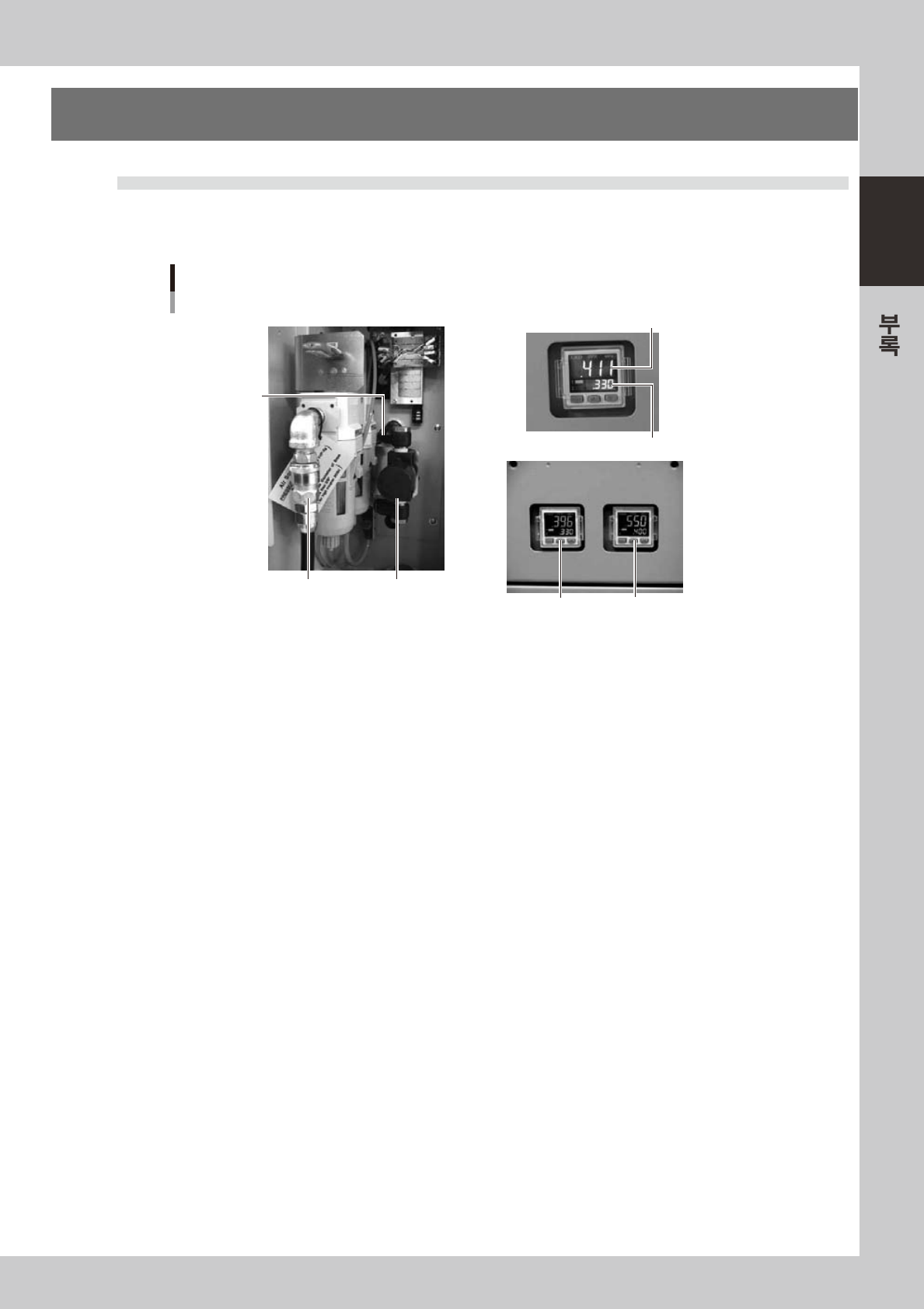

1.1 에어압조정부
본체 정면의 좌측 및 좌측하단 판넬 안에 , 본체의 에어구동부에 공급하는 에어압 조정부가 있습니다 .
다음과 같이 표시한 적정값으로 설정해 주십시오 .
원에어 컨넥터
에어압 조정부
에어공급/배출
밸브
압력조정기
본체 설정압력
에어다운 검출압력
본체 설정용 헤드 설정용
YS12
YG12
57000-L5-00
■ 공급에어압력
공급에어 압력이란 , 압력조정기에서 에어압을 설정하기 전의 본체에 공급되는 원래 압력을 말합니다 .
하기의 적정범위 내에서 공급하여 주십시오 .
YS12：0.45MPa~0.70MPa
YG12：0.60MPa~0.70MPa
■ 압력표시계
설정 에어압력 ( 상단 ) 과 에어다운 검출압력 ( 하단 ) 이 표시되어 있습니다 .
통상은 녹색으로 표시되고 , 에어다운 검출시에는 적색으로 바뀝니다 .
■설정압력과에어다운검출압력
•
YS12
본체 설정압력 ( 상단 )：0.40MPa
에어다운 검출압력 ( 하단 )：0.33MPa
•
YG12
본체 설정압력 ( 좌측상단 )：0.55MPa
에어다운 검출압력 ( 좌측하단 )：0.40MPa
헤드 설정압력 ( 우측상단 )：0.40MPa
■ 에어공급 / 배출밸브
이 스위치를 우측으로 돌리면 , 에어공급을 차단합니다 . 또한 , 에어 경로내에 남아있는 에어도 배출합니다 .
■ 원에어컨넥터
40SH ( 日東工器 ) 소켓을 장착한 내경 8mm 이상의 에어호스를 준비하여 접속해 주십시오 . 에어드라이어 및 에어필터를
통한 청정공기를 사용해 주십시오 .
A-2
A

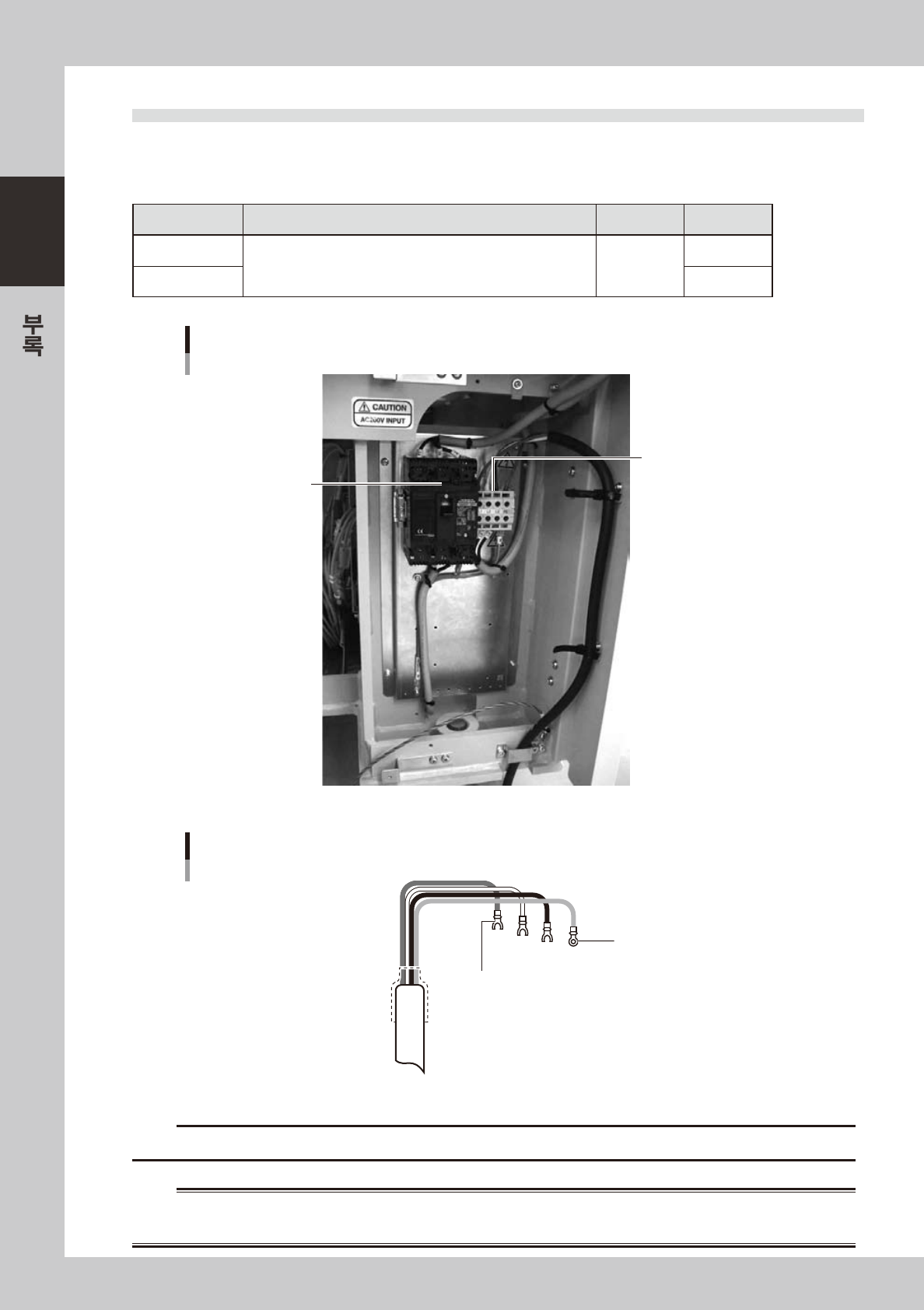

1.2 전원접속부
본체 전면하단 우측판넬을 열면 전원접속부가 있습니다 . 그림과 같은 전원케이블을 사용하여 , 전원접속단자
판에 L1, L2, L3 과 어스 (PE) 를 연결합니다 .
■ 전원사양
장비명칭 전원 주파수 전원용량
YS12
삼상교류200/208/220/240/380/400/416V( ± 10%) 50/60Hz
4.9KVA
YG12 3.9KVA
전원입력 단자（L1, L2, L3)
어스단자（PE）
메인 브레이커
전원입력 단자
57001-L5-00
압착원형단자
압착Y단자
전원케이블 가공예
L1
L2
L3
PE
L=100mm
57002-L5-00
c
주의
전원케이블에는 ,도체단면적이2.5 ㎟이상의것을사용하여주십시오 .
w
경고
감전사고를 방지하기 위해 , 전원의 접속은 차단기를 내렸는지 확인하고 나서 실행하여 주십시오 . 또한 , 본체 어스부의 접속은
확실하게 해 주십시오 .
