1. 노즐 판스프링의 교환
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
2
노즐을 분리합니다 .
교환할판스프링이부착되어있는노즐을손으로
빼주십시오 .
3
노즐 판스프링을 분리합니다 .
샤프트를뒤에서지탱하면서 ,십자드라이버로나
사를풀고 ,불량판스프링을노즐홀더로부터분리
하여주십시오 .
57400-L5-00
c
주의
노즐홀더를고정하고있는나사는풀지마십시오 .
4
새 노즐 판스프링을 부착합니다 .
샤프트를뒤에서지탱하면서 ,십자드라이버로장
착나사를조여주십시오 .
57401-L5- 0 0
5
노즐을 장착합니다 .
6
장착상태를 확인합니다 .
1. 노즐판스프링과노즐사이에틈새가없는지
확인합니다 .
2. 노즐의탈착을손으로수차례반복해서 ,느슨
하지않은지확인합니다 .
노즐 판스프링을 분리한다
Step 3
노즐홀더
노즐 판스프링
고정용 나사
노즐 판스프링
노즐 판스프링의 부착
Step 4
정밀드라이버 판스프링 고정나사
판스프링
노즐
4-2
4
2. 에어조인트의 교환 (YG12)
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
2
에어조인트를 분리합니다 .
8mm 정도크기의육각렌치로피더플레이트의밑
에서부터에어조인트를밀어올립니다 .
5740 2-L5- 0 0
c
주의
에어호스에상처가나지않도록주의해주십시오 .
3
에어조인트를 장착합니다 .
새에어조인트를마크가정면을향하도록해서위
에서누릅니다 .
57403 -L5- 0 0
c
주의
•
방향을맞추지않고장착하면에어호스안에먼지가
 들어갈가능성이있으므로주의하여주십시오 .
•
플레이트면보다낮아질때까지확실하게눌러주십시오.
 시간이지나면다소올라오므로 ,재차눌러넣어주십시
 오 .
4
동작을 확인합니다 .
1. 피더를장착합니다 .
2. [ 장치 ]-「피더」탭을열고ON/OFF동작을
합니다 .

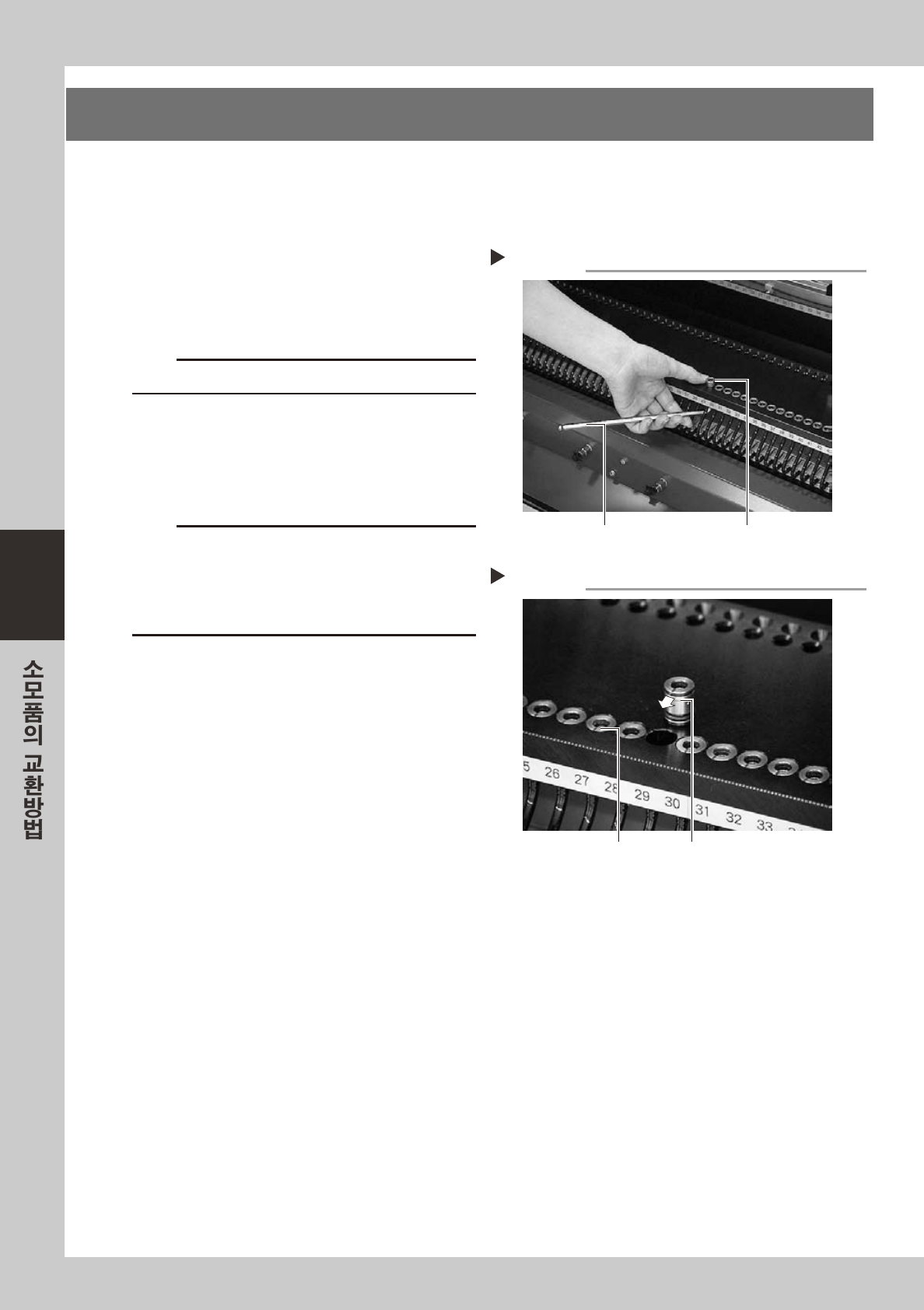

에어조인트의 분리
Step 2
에어조인트육각렌치
에어조인트의 장착
Step 3
마크방향마크
