1-1 1 1 . 장비의 성 능 을 유지 하 기 위해서는 구 입하신 장비 의 성 능을 유지 하 기 위 해서 는 , 보 다 나 은 환 경 조건 에 서 사용하 시 는 것 이 제 1 조 건 이 됩니 다 . 더 욱 이 평 소의 유지 보 수 및 정기 적 인 점검 을 소홀 히 하 지 않는 것 이 중요 합니 다 . 1 . 1 필수조 건 및 환 경조건 ■ 사 용 에어 • 공급에어 압력 : YS12=0. 4…
1-1
1
1. 장비의 성능을 유지하기 위해서는
구입하신 장비의 성능을 유지하기 위해서는 , 보다 나은 환경조건에서 사용하시는 것이 제 1 조건이 됩니다 . 더욱
이 평소의 유지보수 및 정기적인 점검을 소홀히 하지 않는 것이 중요합니다 .
1.1 필수조건 및 환경조건
■ 사용에어
•
공급에어 압력 : YS12=0.45Mpa 이상 , YG12=0.60MPa 이상을 확보할 것 .
•
내경 8mm 이상의 에어호스를 사용할 것 .
•
에어드라이 및 에어필터를 통한 청정에어를 사용할 것 .
■ 사용전원
전원 : 삼상교류 200/208/220/240/380/400/416V( ± 10%)
주파수 :50Hz/60Hz
전원용량 : YS12=4.9kVA, YG12=3.9kVA
평균 소비전력 :YS12=1.1kW, YG12=0.9kW
전원접속 : 전원케이블 도체단면적 2.5mm2 이상
■ 환경조건
노이즈 :EN61000-6-2 규격에 적합합니다 .
습도 :20 ~ 90% ( 결로현상이 없을 것 ) 최적범위 : 50~60%
온도 : 기능 보증은 15 ~ 35℃ 이내 , 정도 보증은 20 ~ 28℃ 이내
분위기 : 먼지 등이 없을 것 . 현저한 노이즈 발생이 없을 것 .
설치바닥 상태 : 평판이며 운전시 진동이 없도록 충분한 강도가 있을 것 . 특히 , 목제바닥은 불가 .
필요평면도 : 일괄교환 대차를 전후공통으로 사용할 경우는 , 장치 직하도 포함해서 바닥면은 10mm 이내의 평면도가 필요
합니다 .
바닥면 내구 하중강도 : 약 850kg/m2 이상 확보하여 주십시오 .
n
요점
습도에 관하여 , 정전기 제전 방지책으로서는 40% 이상을 확보하여 주십시오 . 또한 , 산업용 가습기를 사용할 경우는 , 순정
수를 사용하여 주십시오 .
1.2 정기적인 점검
•
청소의 중요성
장비의 유지보수를 실행하면서 , 정기적인 점검 및 청소를 하는 것은 상당히 중요한 요소입니다 . 점검•청소
등의 작업을 태만히 하면 장비의 성능이 발휘되지 않고 , 실장의 트러블 , 경우에 따라서는 장비의 고장으로
이어질 가능성이 있습니다 .
예:
•
노즐오염에 의해 노즐자체를 잘못 인식하여 미실장이 발생한다 .
•
에어경로의 오염에 의해 흡착
•
실장에러가 다량 발생한다 .
•
피더 , 피더플레이트의 점검부족으로 흡착에러가 다량 발생한다 .
•
광학계 장치 ( 카메라 , 조명 등 ) 의 오염에 의해 인식불량이 발생한다 .
•
각 축의 그리스 도포 부족으로 이상한 소리가 발생한다 .
•
밸브 등의 점검부족으로 기판고정
•
반송에 실패한다 .
상기 예로 대표되는 것과 같이 , 정기적인 점검 및 청소를 게을리 하는 것은 장비의 불량을 일으키는 원인이
되므로 , 필히 정기적인 점검 및 청소를 하여 장비를 최적의 상태에서 사용하실 것을 권장합니다 .
1-2
1
2. 유지보수 작업의 준비
본서에서지금부터설명하는작업은 ,장비의성능을유지하기위해사용하는도중에기능이서서히떨어질가능
성이있는부품 ( 소모품 )등의교환방법을중심으로쓰여있습니다 .나아가 ,고장시에는사용자레벨에서간단
히교환가능한부품에대해서도똑같이설명합니다 .
c
주의
본매뉴얼에기재된부품 ( 부품번호 ) 은발행시의것입니다 .
발주시에는반드시최신내용을확인하여주십시오 .
2.1 소모품과 교환부품 ( 고장시 )
2.1.1 소 모품
소모품이란 , 사용중에 서서히 기능이 떨어질 가능성이 있는 부품을 말합니다 . 본 장비에서는 아래의 부품
이 소모품으로서 준비되어 있고 , 유지 보수시 필요에 따라 교환을 합니다 .

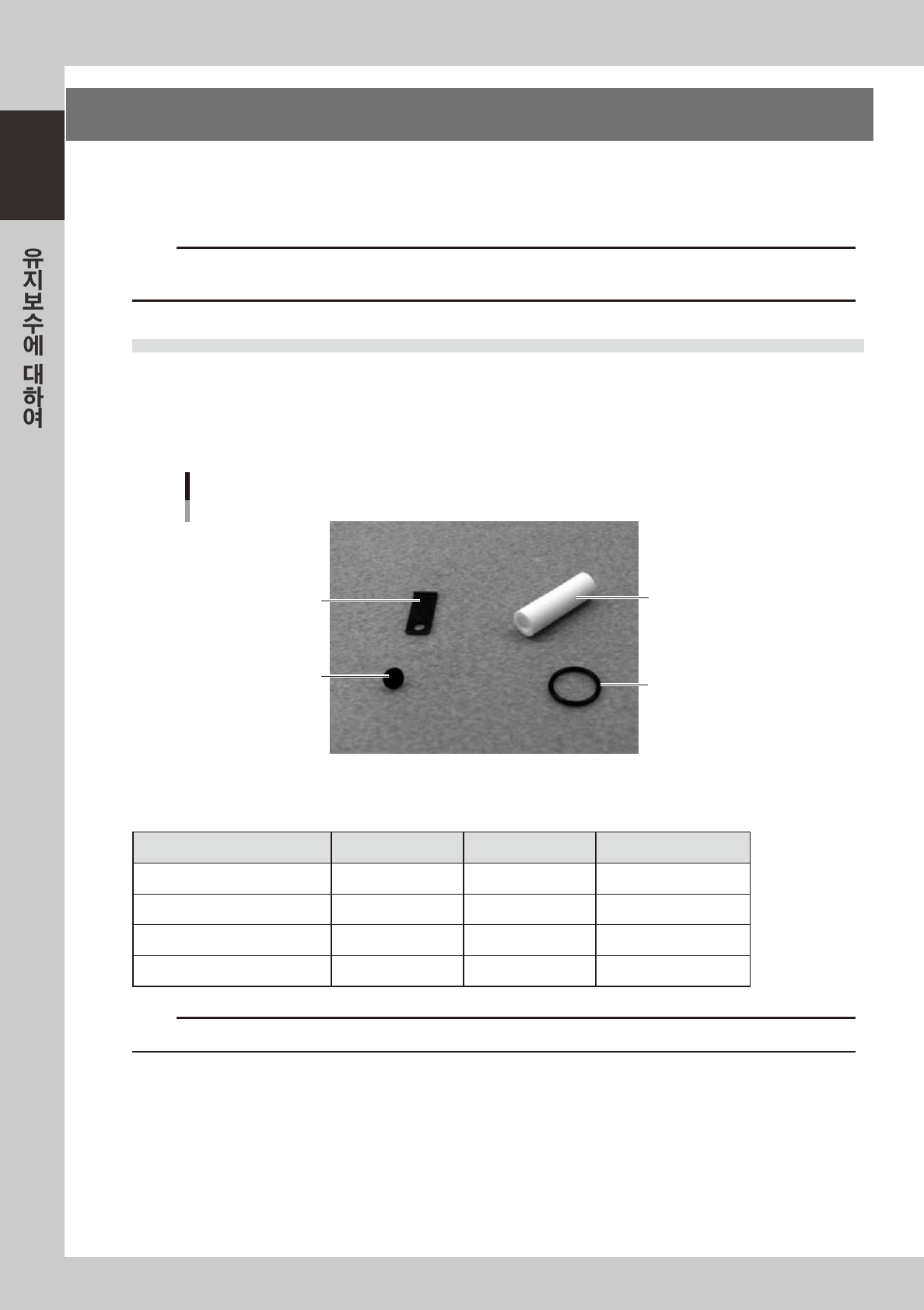

소모품
동봉품
이젝터 필터
이젝터 O링
노즐 판스프링
노즐 판스프링 고정용 나사
57100-L5- 00
■ 소모품 리스트
YS12,YG12동봉품
명칭 부품명칭 부품번호 비고
노즐판스프링 LEAFSPRING KG7-M7137-A0X
노즐판스프링고정용나사 SCREW,PANHEAD 90990-08J016 M2xL2.5
이젝터필터 FILTER K46-M8 527-C0X
이젝터O 링 O-RING 90990-17J010
c
주의
부품번호는예고없이변경될수있습니다 .발주시에는대리점에반드시확인하여주십시오 .
