2-2
2
1. 노즐상태의 확인
노즐선단에솔더가묻어있거나 ,노즐구멍이막혀있으면흡착에러와인식에러가발생하는경우가있습니다 .또
한 ,노즐의버핑동작 ( 스프링동작 ) 이둔해지면흡장착에러의원인이됩니다 .이러한에러를막기위해 ,각노
즐을정기적으로정검
•
청소하여주십시오 .

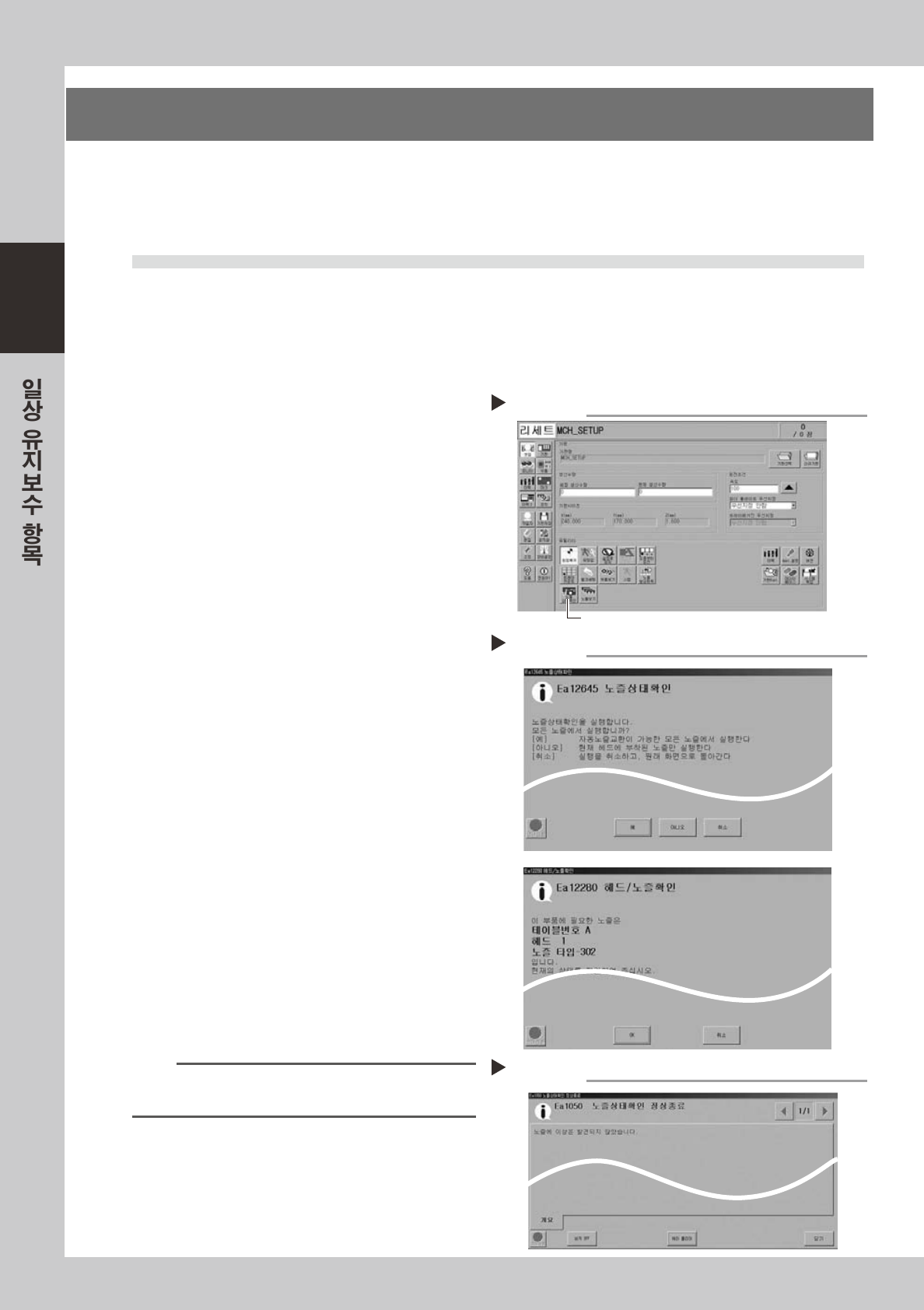

1.1 소프트웨어로 확인하기
■ 노즐오염의 확인방법 ([ 노즐상태확인 ] 버튼을 사용한다 )
여기에서 설명하는「노즐오염」이란 , 노즐 선단에 솔더 등이 묻어서 빛이 나는 상태를 말합니다 . 이것은 , 빛
이 나는 부분을 부품으로 잘못 인식해 버리는 원인이 됩니다 . 따라서 , 부품이 없는 상태에서 노즐 선단을
카메라로 인식시킴으로써 노즐의 오염정도를 판단하는 툴로서「노즐상태확인」을 실행하여 주십시오 .
e
1
헤드를 이동합니다 .
비상정지버튼을눌러노즐을교환하기쉬운위치
로이동시켜주십시오 .
2
[ 노즐상태확인 ] 버튼을 누릅니다 .
1. 비상정지를해제합니다 .
2.「셋업」화면을열고 ,유틸리티내의[ 노즐상태
확인 ]버튼을눌러주십시오 .
58200-L5-00
3
실행할 내용을 선택합니다 .
메시지내용을확인하고 ,해당버튼을선택해주
십시오 .
■ [ 예 ] 를 선택한 경우
자동노즐체인지를실행해서교환가능한모든노즐을
확인합니다 .
■ [ 아니오 ] 를 선택한 경우
1.헤드를이동시킵니다 .
비상정지버튼을눌러서 ,노즐을교체하기쉬운위치
로이동시켜주십시오 .
2.노즐을교체합니다 .
메시지에따라서노즐을교체하고[OK] 버튼을눌러
주십시오 .
3.제일마지막의[OK] 버튼을누르면실행됩니다 .
58201-L5-00
4
메시지를 확인합니다 .
메시지를확인하고「NG」일경우는노즐의청소
를실행하여주십시오 .
58202-L5-00
n
요점
일반적으로 , 출하시의 설정에서「노즐상태확인」대상은
「Type302A 노즐」로 되어 있습니다 .
실행내용의 선택
Step 3
[아니오]일 경우
메시지 확인
Step 4
[노즐상태확인] 버튼을 누른다
Step 2
[노즐상태확인] 버튼
2-3
2

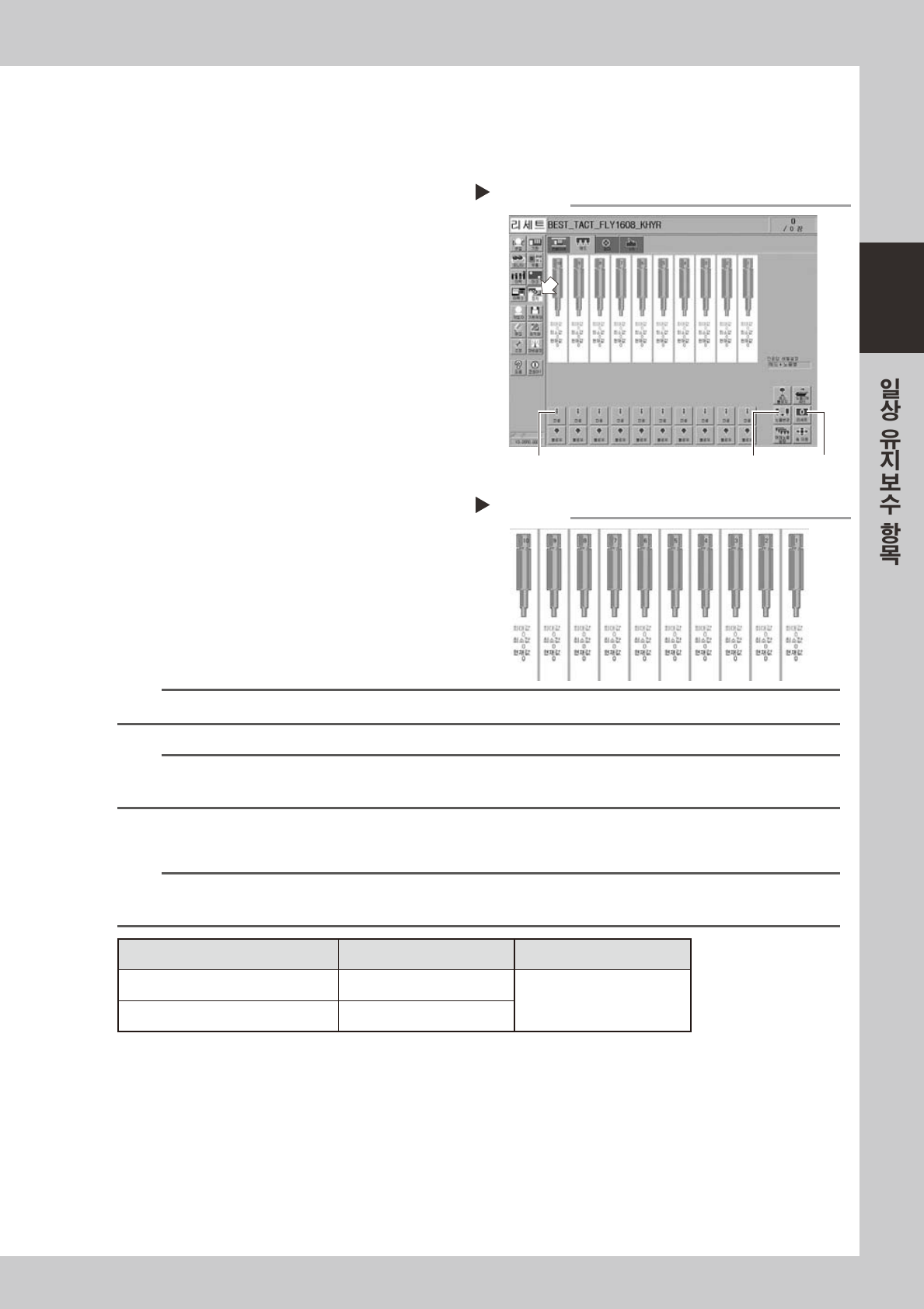

■ 노즐막힘의 확인방법 ([ 장치 ] -「헤드」탭 화면을 사용한다 )
여기에서 설명하는「노즐막힘」이란 노즐구멍에 솔더 등이 묻어서 , 부품이 없음에도 불구하고 부압이 상승
해 버리는 상태를 말합니다 . 그 결과 , 미실장 등의 원인이 될 가능성이 있습니다 . 노즐막힘의 확인을 아래
의 순서대로 실행하여 주십시오 . 아래에 Type302A 의 예로 설명합니다 .
e
1
노즐을 장착합니다 .
비상정지버튼을누르고 ,모든헤드에Type302A
노즐을세팅하여주십시오 .
노즐스테이션을장착하고있는장비는[ 노즐변경 ]
버튼을눌러서노즐을교환하여주십시오 .
58203-L5-00
2
수치를 리세트 합니다 .
[ 장치 ]-「헤드」탭을열고 ,화면우측하단의[ 리
세트 ]버튼을누르고진공레벨의수치를리세트
시켜주십시오 .
3
부압을 발생시킵니다 .
[ 장치 ]-「헤드」탭화면에서 ,모든헤드의[ 진
공 ]버튼을ON 하고 ,수치가상승하면5~10 초
후에OFF 시켜주십시오 .
4
수치를 확인합니다 .
헤드의화면상에적색글자로표시된「최대값」의
수치를확인합니다 .읽은수치가110 이하면정상
범위내입니다 .만약 ,110 을넘을경우는 ,노즐구
멍이오염되어있을가능성이있으므로청소를하
여주십시오 .
58204-L5-00
n
요점
상기는 Type302A 노즐의 예이고 , 기타 노즐에서는 수치가 다릅니다 .
n
요점
노즐구멍의 청소후에 상기 Step1~4 를 실행해도 정상치가 되지 않을 경우는 , 스플라인 샤프트안이 오염되었을 가능성이 있
습니다 .
■ 스플라인 에어경로의 수치 ( 스플라인 샤프트내 )
n
요점
스플라인 에어경로의 수치는 , 진공압을 이용한 수치입니다 .
에어원 , 환경에 따라서 수치가 다소 다르므로 , 유지 보수시의 참고치로서 사용하여 주십시오 .
노즐 개방상태 규격치 밀폐상태 규격치
Type303A 85
190이상
노즐없음 70
부압발생
Step 1~3
[노즐변경]
버튼
[리세트]
버튼
[진공]
버튼
부압확인
Step 4
2-4
2

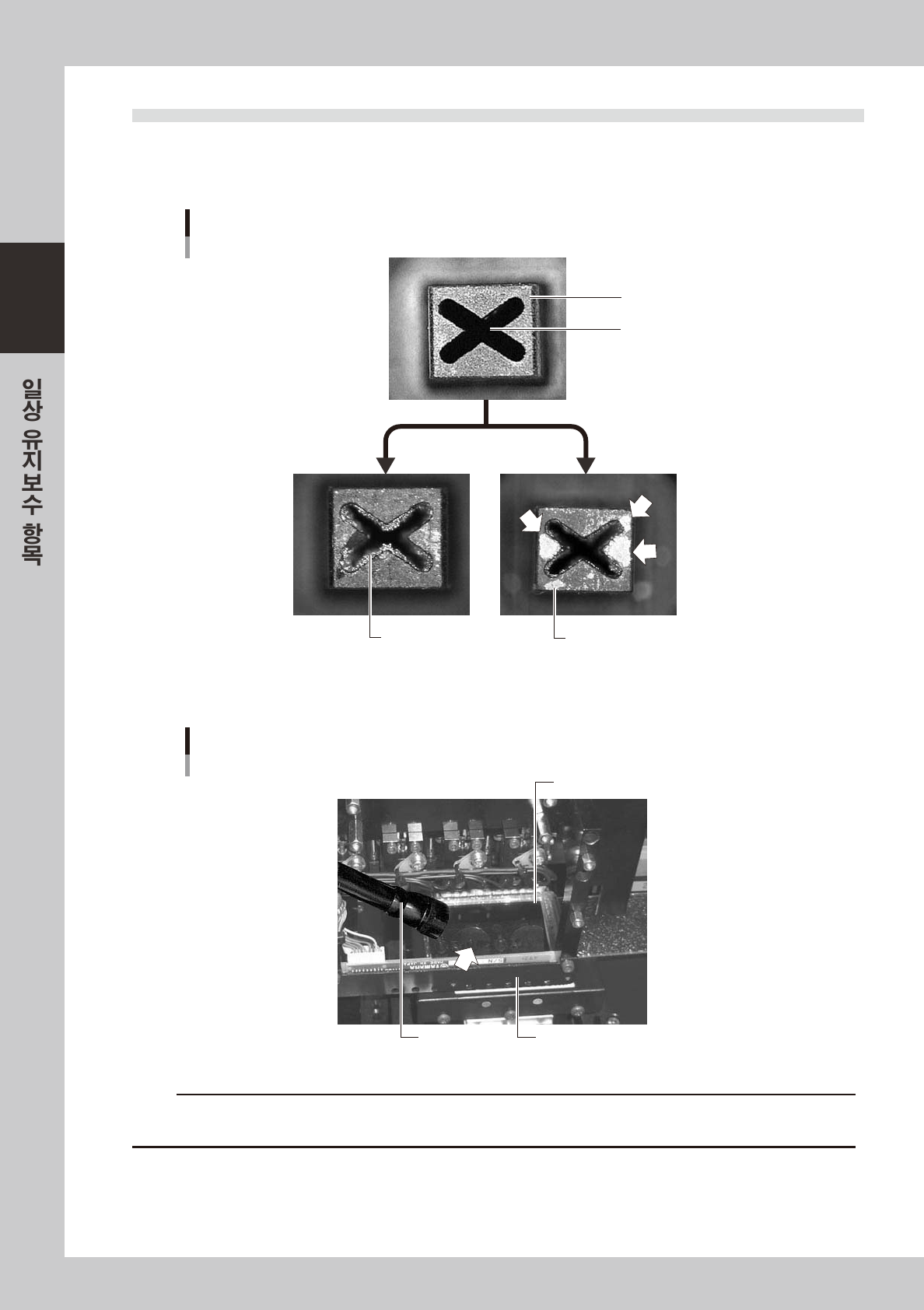

1.2 육안으로 확인하기
육안으로 확인하는 방법으로서 하기의 2 종류가 있습니다 .
■ 노즐을 빼내어 확대경으로 확대해서 본다
노즐 선단부
노즐구멍에 부착된 솔더
노즐 선단에 부착된 솔더
노즐구멍
노즐의 상태
◆ 정상인 상태
◇ 노즐막힘 상태 ◇ 선단이 빛나고 있는 상태
57200-L5-00
■ 노즐을 빼지 않고 손거울과 펜라이트를 사용해서 본다
손거울
멀티 인식카메라
펜라이트
손거울로 확인한다
57201-L5-00
c
주의
상기의확인을실행한상태에서노즐의오염또는노즐막힘이발견된경우는 ,즉시제 3 장「1.1노즐의점검과청소」의설명에
따라서노즐을청소하여주십시오 .
