4-1 1 4 6 .4 컨베이 어 W 축 리니어 가 이드와 볼 스 크 류 W축의 급유개소 W축 볼스크류 W축 볼스크류 육각 스플라인 W축 리니어가이드 W축 리니어가이드 급유부위 급유개 소 주기 작업방법 리니어가 이드 2 매월 손 으로도 포 볼 스 크류 2 육각 스플라인 1 574 2 2 - L 5 - 0 0 6 .5 헤 드 스 플라인샤 프 트 Z축의 급유개소 Z축 스플라인샤프트 급유부위 …
4-10
4

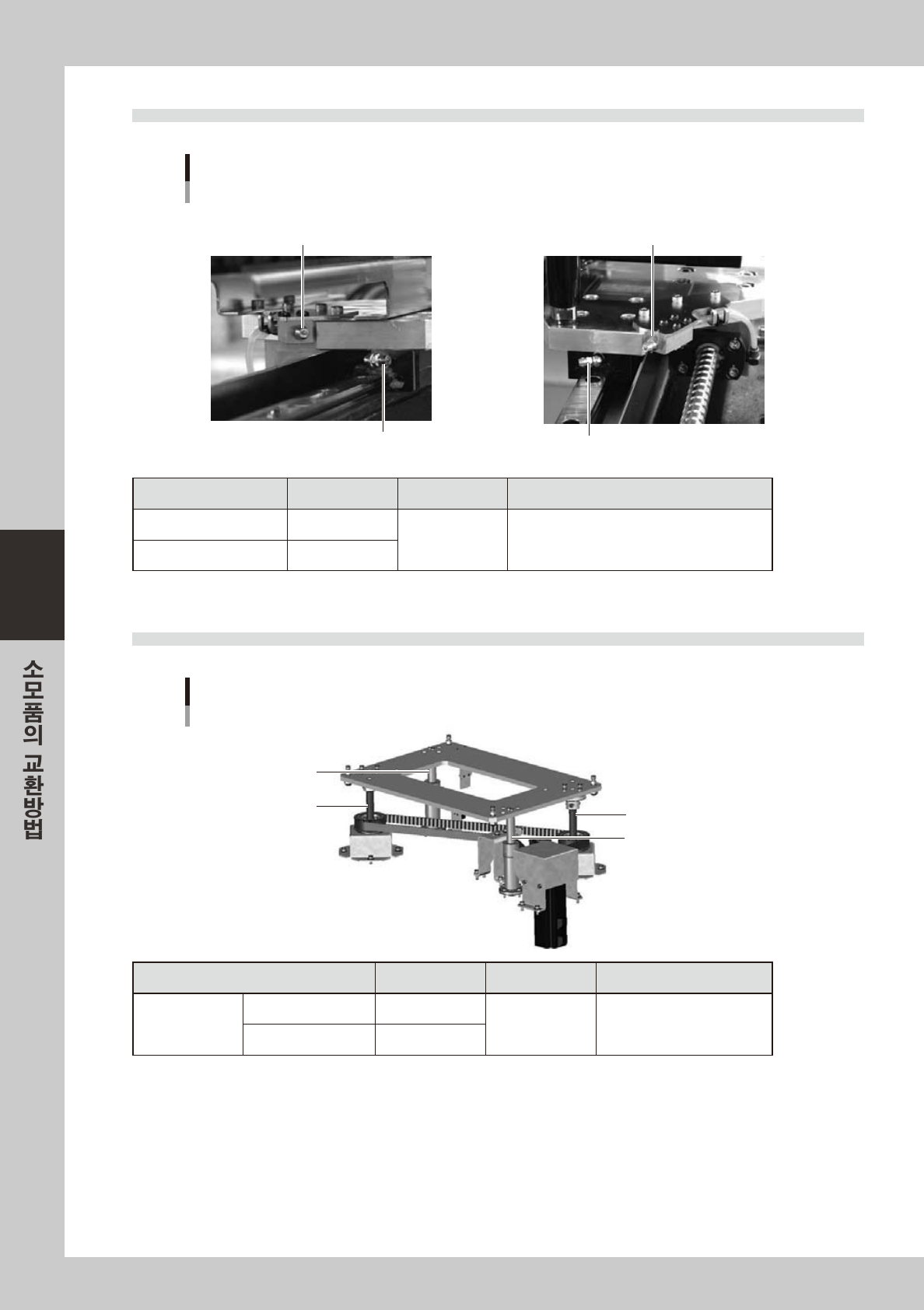

6.2 Y1, Y2 축 리니어가이드와 볼스크류
Y축의 급유개소
Y축 볼스크류부 그리스니플
Y2축(좌측) Y1축(우측)
Y축 리니어가이드부
그리스니플(전후 2곳)
Y축 리니어가이드부
그리스니플(전후 2곳)
Y축 볼스크류부 그리스니플
급유부위 급유개소 주기 작업방법
리니어가이드 4
매월 그리스건
볼스크류 2
57420 -L5- 0 0
6.3 PU 축 볼가이드와 볼스크류
PU축의 급유개소
볼스크류
볼스크류
볼가이드
볼가이드
급유부위 급유개소 주기 작업방법
Single-PU
볼가이드 2
매주 손으로도포
볼스크류 2
57421-L 5-0 0
4-11
4

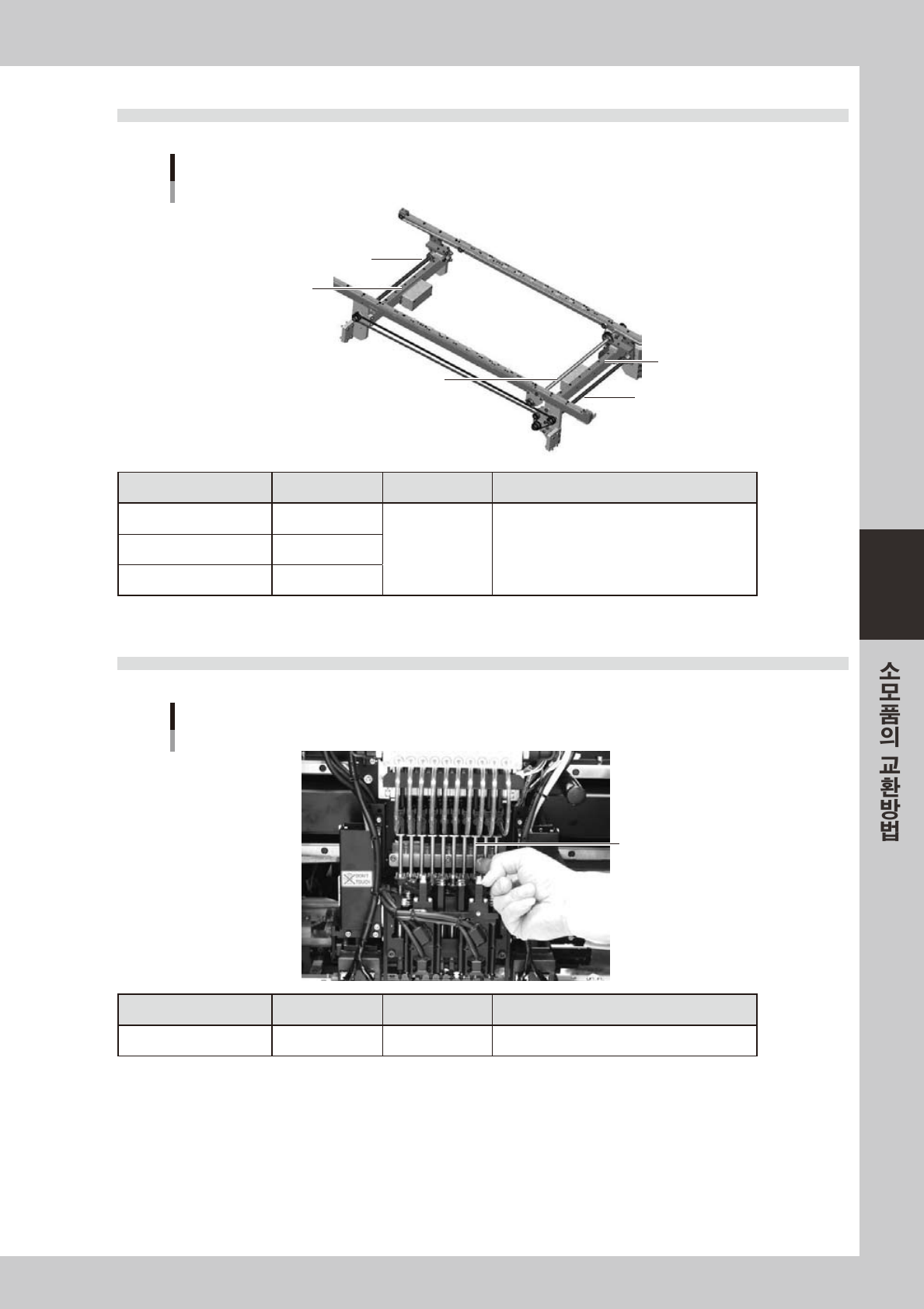

6.4 컨베이어 W 축 리니어가이드와 볼스크류
W축의 급유개소
W축 볼스크류
W축 볼스크류
육각 스플라인
W축 리니어가이드
W축 리니어가이드
급유부위 급유개소 주기 작업방법
리니어가이드 2
매월 손으로도포볼스크류 2
육각스플라인 1
57422-L5- 0 0
6.5 헤드 스플라인샤프트
Z축의 급유개소
Z축 스플라인샤프트
급유부위 급유개소 주기 작업방법
Z 축스플라인샤프트 10 3 개월 손으로도포 ( 얇게 )
57423-L5 -0 0
