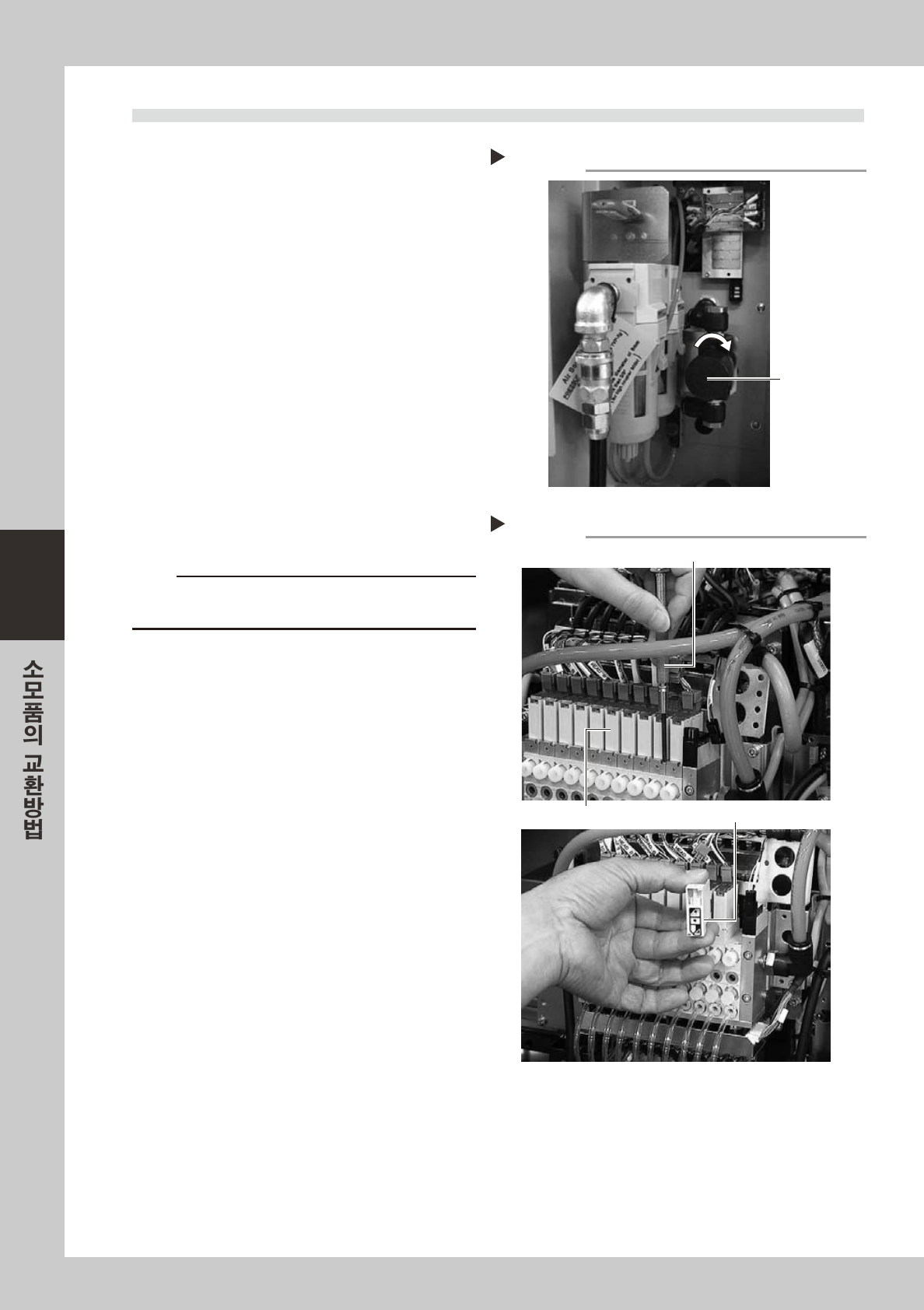

3.2 솔레노이드 코일의 교환
1
공급에어와 장비의 전원을 차단합니다 .
소프트웨어를종료하고장비의전원스위치를OFF
한후 ,장비좌측하단판넬안의「에어공급 / 배출」
밸브를우측으로돌려서에어공급을차단해주십
시오 .
5740 7-L5-0 0
2
헤드를 작업하기 쉬운 위치로 이동시킵
니다 .
3
이젝터용 하네스의 컨넥터를 분리합니
다.
이젝터용하네스의컨넥터를모두빼주십시오 .
4
솔레노이드 코일을 분리합니다 .
십자정밀드라이버를사용해서솔레노이드코일을
고정하고있는나사 (2 개 ) 를분리하여주십시오 .
57408-L5-00
5
새로운 솔레노이드 코일을 장착합니다 .
c
주의
솔레노이드코일을교환할경우는개스킷이끼워져있으므
로 ,떨어뜨리지않도록주의해주십시오 .
6
하네스를 접속합니다 .
이젝터용하네스의컨넥터를원래대로접속시켜
주십시오 .
7
공급에어와 장비의 전원을 투입합니다 .
장비를기동하고원점복귀를해주십시오 .
8
동작을 확인합니다 .
3 장「3.1.2블로우밸브의동작확인」과같은방
법으로부압을발생시켜서 ,이상수치가나오지않
는지확인하여주십시오 .
공급에어를 차단한다
Step 1
에어공급/배출
밸브
솔레노이드 코일의 분리
Step 4
십자 정밀드라이버
솔레노이드 코일
개스킷
4-5
4
3.3 청소용 블로우 밸브의 교환
1
공급에어와 장비의 전원을 차단합니다 .
소프트웨어를종료하고장비의전원스위치를OFF
한후 ,장비좌측하단판넬안의「에어공급 / 배출」
밸브를우측으로돌려서에어공급을차단해주십
시오 .
2
헤드를 작업하기 쉬운 위치까지 이동시
킵니다 .
3
청소용 블로우밸브의 컨넥터를 분리합
니다 .
5740 9-L5 -0 0
c
주의
컨넥터를분리할때는하네스를당기지않도록해주십시오 .
4
청소용 블로우밸브를 분리합니다 .
십자정밀드라이버로블로우밸브의고정나사2 개
를풀고 ,블로우밸브를분리하여주십시오 .
57410 -L 5- 0 0
5
Step4 와 역순으로 새로운 청소용 블
로우밸브를 장착합니다 .
에어호스와컨넥터도원상태로접속시켜주십시
오.
c
주의
개스킷의분실 ,앞뒤 ,끼임에주의하여주십시오 .
6
공급에어와 장비의 전원을 넣습니다 .
장비를기동하고원점복귀를해주십시오 .
7
동작을 확인합니다 .
3 장「3.1.3청소용블로우밸브의동작확인」과같
은방법으로부압을발생시켜 ,이상수치가나오지
않는지확인하여주십시오 .
컨넥터의 분리
Step 3
블로우용 컨넥터 블로우밸브
청소용 블로우밸브의 분리
Step 4
십자 정밀드라이버
블로우밸브

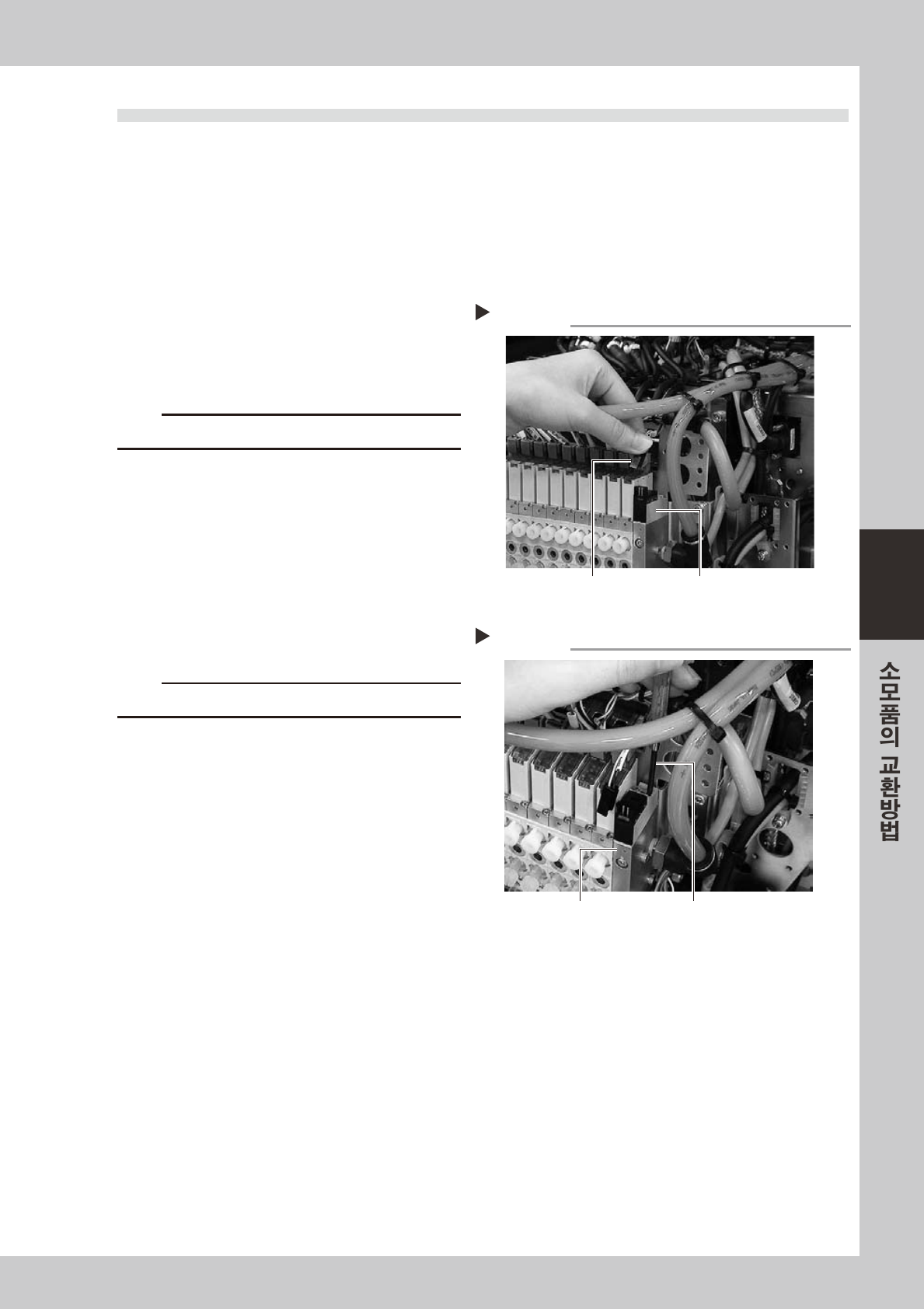

4-6
4
4. 피더밸브의 교환 (YG12)
1
장비의 전원을 끕니다 .
어플리케이션 (VGOS) 을종료하고 ,전원스위치를
좌측으로돌려서장비의전원을꺼주십시오 .
2
에어공급을 차단합니다 .
장비좌측하단판넬안의「에어공급 / 배출」밸브
를우측으로돌려서에어공급을차단해주십시오 .
3
하네스 커버를 분리합니다 .
1. 십자드라이버를사용해서하네스커버를고정
하고있는나사를풉니다 .(4 군데 )
2. 하네스커버에접속된에어호스를뺍니다 .
57411- L5 - 0 0
4
피더밸브를 분리합니다 .
1. 교환할밸브의컨넥터를뺍니다 .
2. 정밀드라이버로밸브를분리합니다 .
57412 -L 5- 0 0
5
에어호스를 분리합니다 .
교환할밸브의에어호스를잘라서빼주십시오 .
( 새에어호스는피더밸브키트에동봉되어있습니
다 .)
6
밸브와 커버를 부착합니다 .
Step3,4 와역순으로새밸브와커버를부착하여
주십시오 .
c
주의
개스킷의미부착 ,앞뒤 ,끼임등에주의하여주십시오 .
7
에어호스를 부착합니다 .
새에어호스를새밸브에끼워주십시오 .
8
동작을 확인합니다 .
1. 에어를공급하고전원을넣어서 ,장비를기동
합니다 .
2. 피더를장착합니다 .
3. [ 장치 ]-「피더」탭을열고ON/OFF동작을
실행해서 ,LED 램프의점등과피더의동작을
확인하여주십시오 .
57413-L 5-00
하네스 커버의 분리
Step 3
하네스 커버
이 나사를 푼다 (4군데)
에어호스
피더밸브의 분리
Step 4
밸브 컨넥터
피더밸브의 동작확인
Step 8
LED램프
