1. 매주
여기에서는매주간격으로점검
•
청소를중심으로설명합니다 .
1.1 노즐의 점검과 청소
버핑동작 ( 스프링 동작 ) 의 불량은 흡착에러의 원인이 됩니다 . 이것을 막기 위해 각 노즐의 청소를 해 주십
시오 .
1.1.1 버핑부의 점검과 청소
■ 버핑상태의 확인
노즐의버핑상태를확인하여주십시오 .눌러봐서정상으로돌아오면문제가없지만 ,복귀동작이나쁘면흡착에
러와인식에러가발생합니다 .

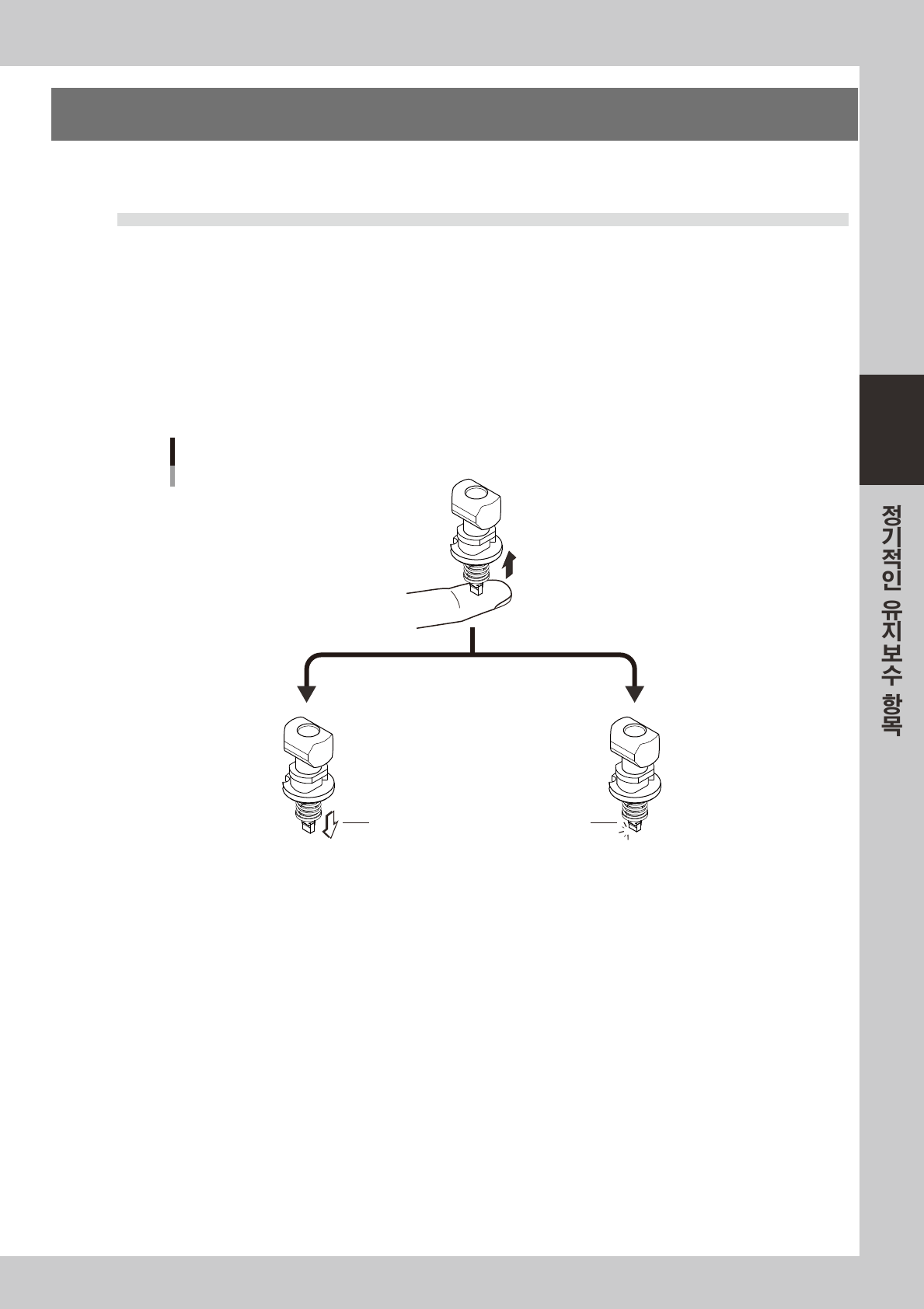

노즐의 버핑상태
노즐 선단을 손가락으로 누른다
제자리로 돌아온다
복귀동작이 나쁘다
복귀되지 않는다
OK NG
57300 -L5-00
3-2
3

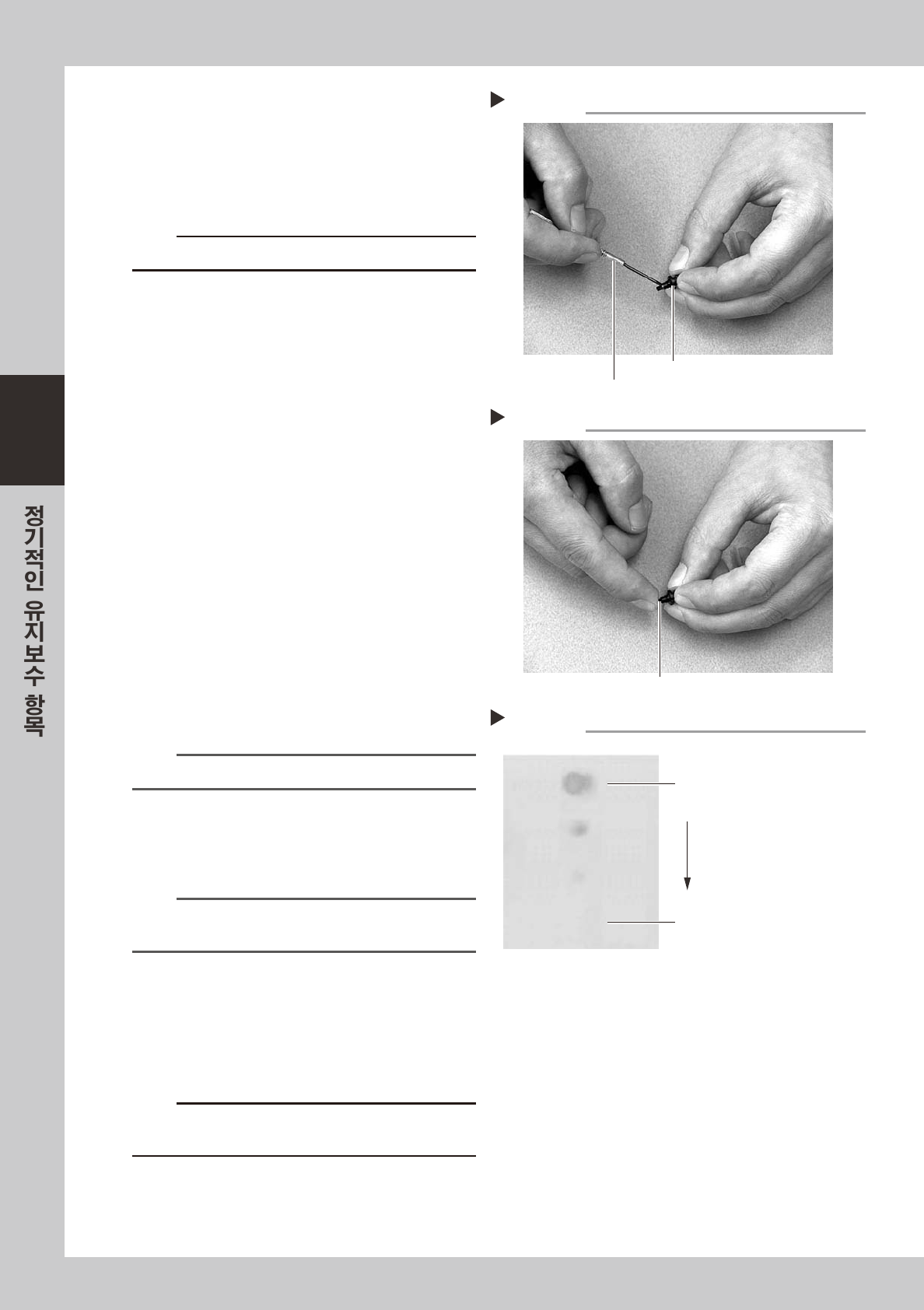

■ 버핑부의 청소
e
1
노즐을 탈착합니다 .
비상정지버튼을누르고 ,헤드로부터노즐을빼
주십시오 .작업을안전하게하기위해 ,반드시장
비를비상정지상태로해주십시오 .
c
주의
분리한노즐은분해하지말아주십시오 .
2
버핑부를 청소합니다 .
버핑부에IPA( 이소프로필알코올 )또는에탄올을
도포하고 ,수차례버핑동작을반복하여청소해주
십시오 .청소후에는충분하게에어블로우해서
남아있는IPA또는에탄올을제거하여주십시오 .
3
버핑부에 급유를 합니다 .
버핑부에정밀드라이버로소량 ( 스며들정도 ) 의
터빈유를도포하여주십시오 .
57301-L5- 00
4
버핑동작을 확인합니다 .
수차례버핑동작을반복하여 ,터빈유를스며들게
합니다 .먼지가없는헝겊을사용하여노즐주위
의유분을닦아냅니다 .
57302-L5-00
5
남아있는 유분을 제거합니다 .
노즐선단에서약5 초 ,노즐장착부에서약5 초
정도에어건으로에어블로우합니다 .이작업을3
회반복하고노즐안에남은여분의터빈유를제거
합니다 .
n
요점
버핑부에는 피막정도의 유분이 있으면 충분합니다 .
6
유분의 제거상태를 확인합니다 .
임의로시판의기름제거종이등을사용해서노즐
내의잔여유분의상태를확인하여주십시오 .
n
요점
일반적으로 , Step5 의 작업을 하면 유분은 제거됩니다 .
남아있을 경우는 다시 한 번 에어 블로우하여 주십시오 .
57303-L5-00
7
노즐을 헤드에 장착합니다 .
노즐에유분이남아있는지재확인하고나서헤드
에장착하여주십시오 .( 노즐스테이션이없는경
우)
c
주의
노즐스테이션을장착한장비에서는 ,분리한노즐은반드시
노즐스테이션에세팅해주십시오 .
버핑부의 급유
Step 3
노즐
정밀드라이버(터빈유를 소량)
버핑부의 확인
Step 4
노즐버핑부(끝단)
잔여 유분의 확인
Step 6
처음, 노즐선단에서
5초간 블로우하면 유분이 나옵니다.
선단에서 5초간, 장착부에서
5초간 블로우를 반복합니다.
최종적으로 유분이 나오지 않으면
종료입니다.
기름종이
3-3
3
1.1.2 판스프링의 확인
노즐 판스프링의 유지력이 안정되지 않으면 , 흡착 , 인식 , 탑재 모두에게 악영향을 줍니다 . 노즐 판스프링의
노즐 유지상태를 정기적으로 점검하여 주십시오 .

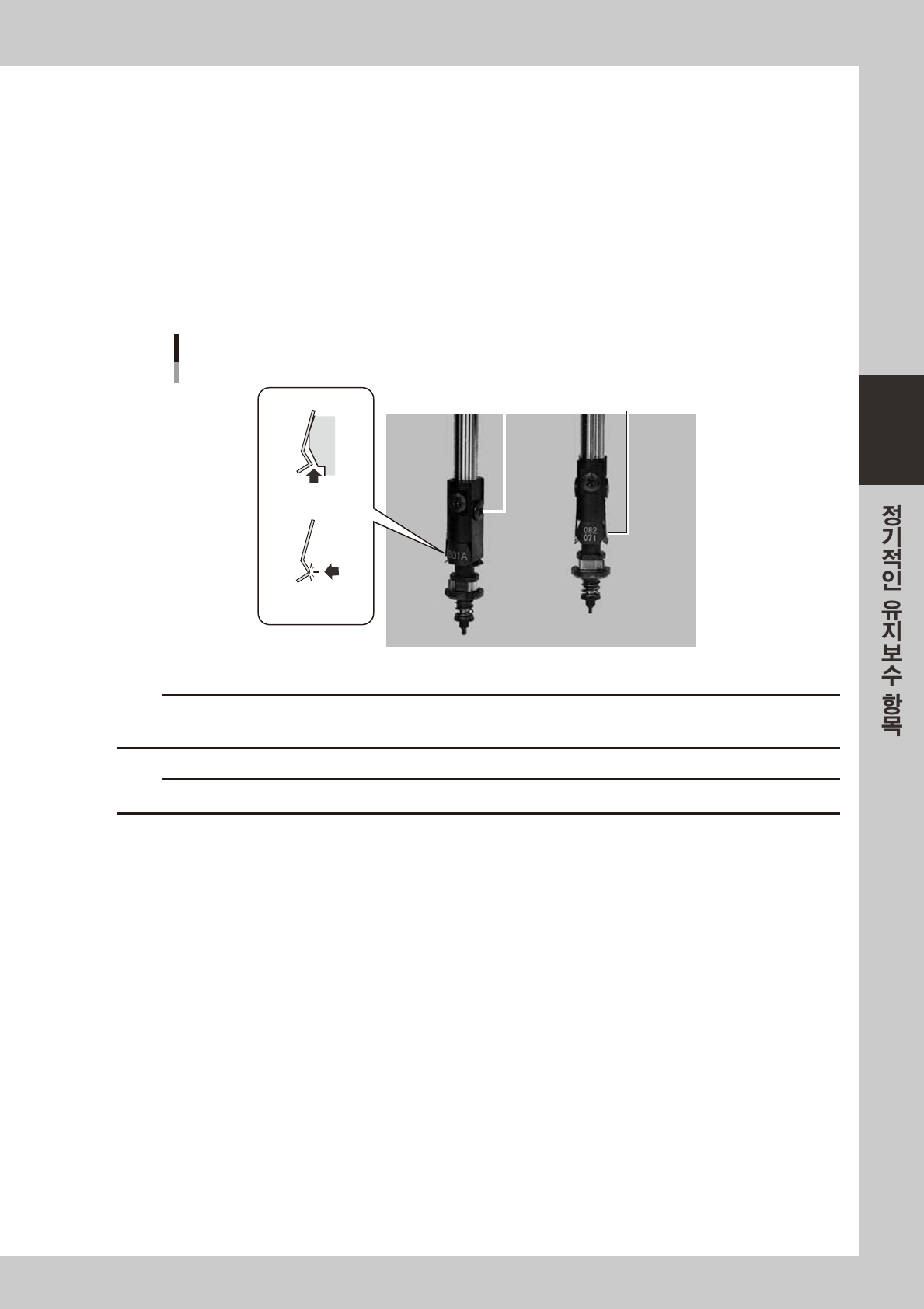

■ 노즐 판스프링의 점검포인트
노즐홀더에서노즐을탈착시켜 ,하기항목을점검하여주십시오 .
•
노즐유지력이충분한가 .
•
판스프링과노즐과의틈새가없는가 .
•
노즐판스프링이변형되지않았는가 .
•
판스프링의노즐탈착부가마모되지않았는가 .
노즐 판스프링을 확인한다
틈새가 없을 것
마모되지 않았을 것
나사가 느슨하지
않을 것
변형되지
않았을 것
57304-L5- 00
c
주의
상기의몇가지에문제가있을때는 ,제4장「1.노즐판스프링의교환」을참조하여판스프링을교환하여주십시오 .
교환할경우는 ,반드시1 대 1 로하여주십시오 .
c
주의
노즐스테이션을장착한장비에서탈착시킨노즐은반드시스테이션에재장착해주십시오 .
