3-7 3 2.2 각 축 의 볼 스 크 류 및 리니 어가 이드의 점검 X, Y , W 축 볼스 크류 및 리 니 어가이드 를 점검 하 여 주 십시 오 . 점검내 용 은 아 래와 같습니다 . X, Y 축 에는 그 리스 비산 방지 커 버가 붙어 있으 므 로 점검 시에 는 커버 를 벗겨 내고 점 검작업을 실 시하 여 주 십 시오 . 참고 그리스 비 산방지 커버의 분리방법 은 , 후 술 「2.3. 1…
3-6
3
2. 매월 또는 격월
여기에서는 점검후의 청소 및 급유를 중심으로 실행합니다 .
2.1 노즐 에어경로의 청소
e
1
노즐을 분리합니다 .
비상정지 버튼을 눌러서 , 노즐을 탈착해 주십시
오 . 작업을 안전하게 하기 위해 , 반드시 장비를
비상정지 상태로 하여 주십시오 .
c
주의
노즐스테이션 ( 옵션 ) 을 장착한 장비는 , 반드시 노즐을 스테
이션에 장착하여 주십시오 .
2
에어블로우 합니다 .
노즐내부를 노즐의 양 사이드에서 에어건으로 불
어 주십시오 .
5730 6-L5-10
n
요점
오염이 심할 경우는 , 하기의 Step3,4 를 실행하여 주십시
오.
3
노즐구멍을 청소합니다 .
노즐구멍에 노즐청소용 와이어를 통과시켜 청소해
주십시오 . 우측 그림과 같이 손가락에 끼우거나
전용핸들을 사용하여 와이어를 고정하고 노즐을
움직여 청소합니다 .
57307- L5- 00
4
에어블로우 합니다 .
위에서 통과시킨 노즐청소용 와이어를 빼고 , 노즐
내부를 Step2 와 똑같이 에어건으로 불어 주십시
오.
57308-L5-00
계속해서「버핑부의 점검•청소와 교환」을 실시해
주십시오 .
( 본장 「1.1.1 버핑부의 점검과 청소」참조 )
에어블로우
Step 2
노즐 선단을
끼우고 블로우
에어튜브(흑색)
에어건
(옵션)
에어튜브(오렌지색)
에어공급부에
노즐 장착부에서
블로우
노즐구멍의 청소
Step 3
전용핸들
(옵션)
노즐 노즐청소용 와이어
에어블로우
Step 4
노즐 에어건
(옵션)
3-7
3
2.2 각 축의 볼스크류 및 리니어가이드의 점검
X, Y, W 축 볼스크류 및 리니어가이드를 점검하여 주십시오 . 점검내용은 아래와 같습니다 .
X, Y 축에는 그리스 비산방지 커버가 붙어있으므로 점검시에는 커버를 벗겨내고 점검작업을 실시하여 주십
시오 .
참고
그리스 비산방지 커버의 분리방법은 , 후술「2.3.1 X, Y, W 축 볼스크류의 청소
•
급유」,「2.3.2 X, Y, W 축 리니어가이드
의 청소• 급유」를 참조하여 주십시오 .
점검포인트
1. 볼스크류 및 리니어가이드 상에 이물질이 부착되어 있는가 ?
볼스크류 및 리니어가이드 상에 칩 등이 튀어 부착되어 있는지 확인하여 주십시오 .
2. 볼스크류 및 리니어가이드 상의 그리스 상태는 적절한가 ?
그리스가 흘러내리거나 튀어서 전혀 묻어있지 않거나 , 또는 변색되어 굳어있지 않는가 상태를 확인하여 주십시오 .
3. 볼스크류에서 이상한 소리는 나지 않는가 ?
비상정지 버튼을 누른 상태에서 , X 축 또는 Y 축을 손으로 밀어봐서 이상한 소리가 나지 않는가 확인하여 주십시오 .
대처방법
1. 칩 등이 끼이게 되면 볼스크류 및 리니어가이드를 손상시키는 원인이 되므로 , 이물질 등이 부착되어 있을 경우에는
그리스채 닦아내거나 핀셋 등으로 제거하여 주십시오 .
2. 후술의「2.3 X, Y, W 축의 청소
•
급유」를 참조하여 그리스업을 해 주십시오 .
3. 상기 1. 과 2. 의 대처방법을 해도 이상한 소리가 날 경우에는 야마하 또는 대리점으로 연락해 주십시오 .
3-8
3
2.3 X, Y, W 축의 청소
•
급유
X, Y, W 축의 볼스크류 및 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스건과 지정 그리스
(NSL) 를 준비하여 주십시오 .
c
주의
그리스사용에관해서는 ,제 1 장「2.2.2급유공구
•
그리스」의취급에관한주의사항을읽어주십시오 .
c
주의
X,Y,W축의볼스크류및리니어가이드에서이상한소리가발생할경우에는판매대리점또는야마하로연락해주십시오 .
자체적인분해청소는보장해드릴수없습니다 .

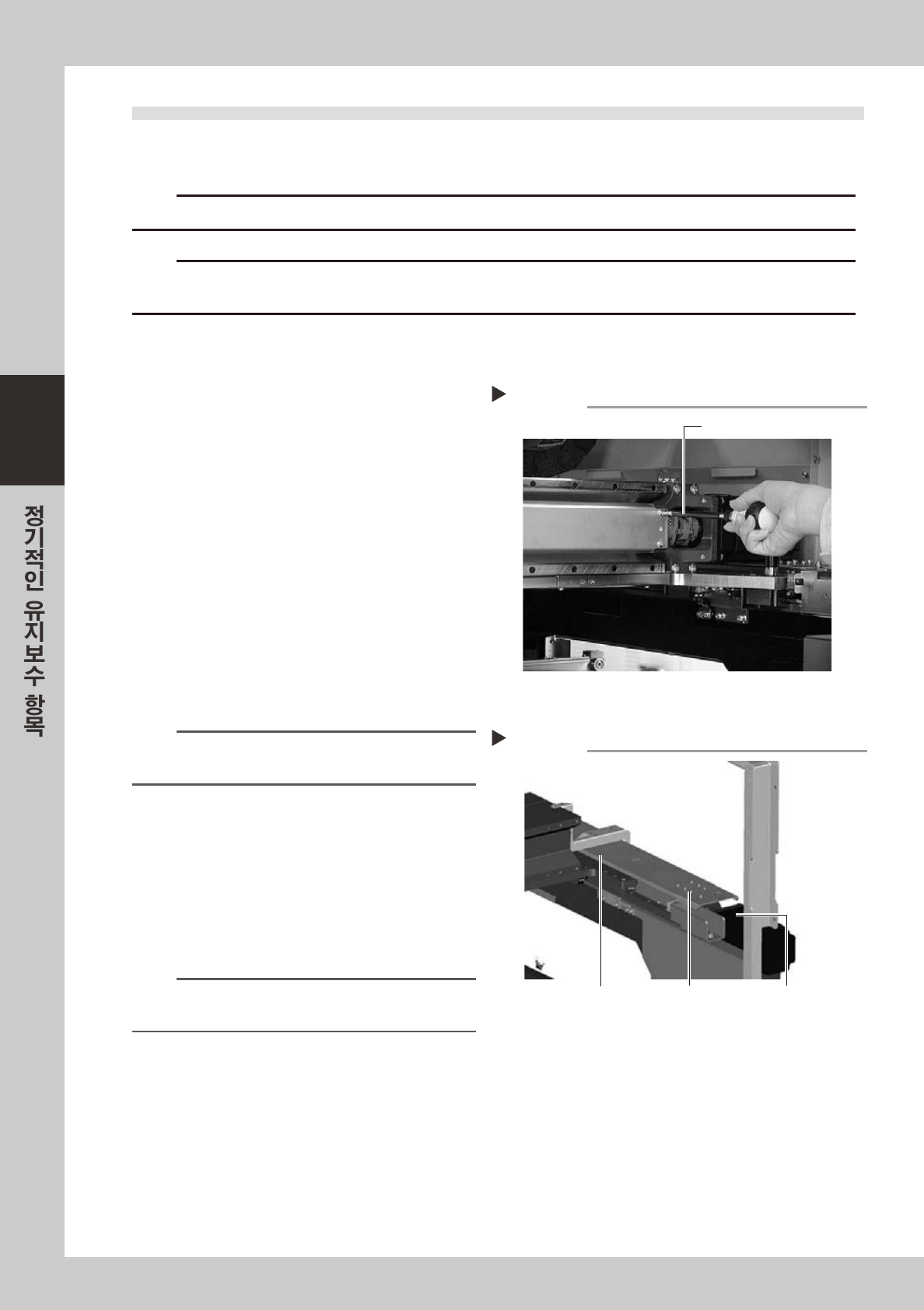

2.3.1 X, Y, W 축 볼스크류의 청소
•
급유
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
2
그리스 비산방지 커버를 분리합니다 .
X 축과Y1,Y2 축의그리스비산방지커버를분리
하여주십시오 .
X축
1. 십자드라이버로그리스비산방지커버좌측의
고정나사를빼냅니다 .
2. 헤드를좌측끝까지이동시켜 ,십자드라이버
로그리스비산방지커버우측의고정나사를
빼냅니다 .
3. 그리스비산방지커버를우측으로당겨서분리
합니다 .
57309-L5-00
참고
X 축의 그리스 비산방지 커버를 부착할 때는 , 상기 순서의
역순으로 작업을 해 주십시오 .
Y1,Y2 축
1. 육각렌치로그리스비산방지커버뒤쪽의고정
나사를빼냅니다 .
2. 헤드를뒤쪽끝까지이동시켜 ,그리스비산방
지커버앞쪽의고정나사를분리해주십시오 .
3. 그리스비산방지커버를앞쪽으로당겨서분리
합니다 .
57310-L5 - 0 0
참고
Y 축의 그리스 비산방지 커버를 부착할 때는 , 상기 순서의
역순으로 작업을 해 주십시오 .
X축 그리스 비산방지 커버의 분리
십자 드라이버
Step 2
Y축 그리스 비산방지 커버의 분리
Y축 볼스크류
커버
Step 2
Y축 볼스크류
커버 고정볼트
Y축 모터
