3.1.1 이젝터 진공압력의 점검
각 이젝터의 진공레벨을 확인하고 , 상태를 판단합니다 .
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상정
지상태로해주십시오 .
2
이젝터 하단의 조인트로부터 에어호스
를 빼냅니다 .
이젝터하단의조인트로부터모든에어호스를빼
주십시오 .
57322-L5-00
3

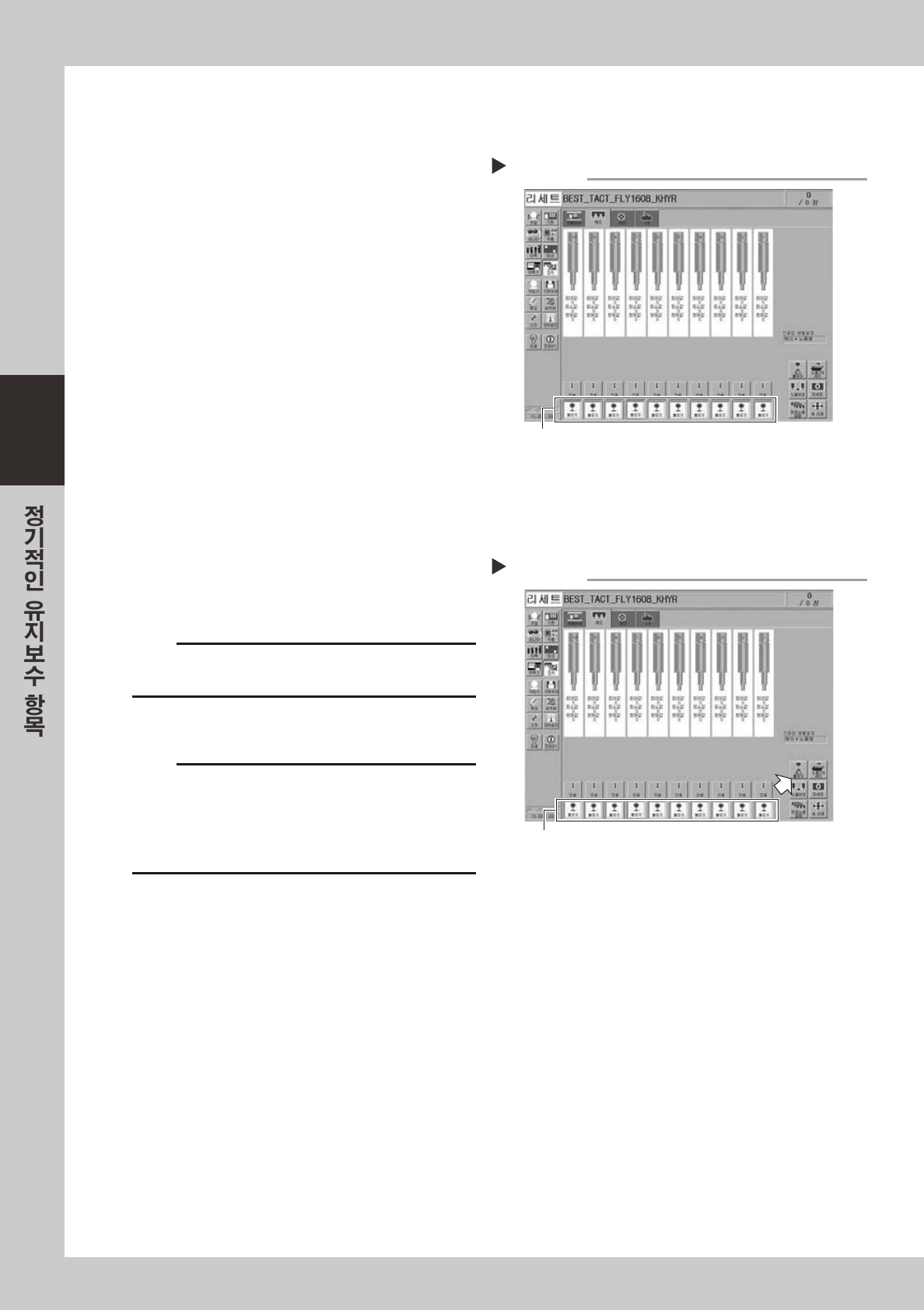

각 이젝터의 진공레벨을 확인합니다 .
1. [ 장치 ]-「헤드」탭을선택합니다 .
2. 에어조인트를손가락으로막고 ,[ 진공 ] 버튼
을누릅니다 .모든헤드의에어조인트를같은
식으로실시해주십시오 .
3. 에어조인트밀폐상태에서의최대값을메모하
고 ,측정참고값이내인지확인해주십시오 .
58305-L5-00
c
주의
배기블로우에어가얼굴에맞닿을경우가있으므로 ,반드시
보호안경을껴주십시오 .
■ 측정 참고값
밀폐상태 :190이상
참고
측정 참고값에 도달하지 않을 경우는 , 헤드의 에어경로 ( 스
플라인 샤프트 내 / 이젝터와 스플라인의 에어호스 ) 를 다
시 살펴보고 , 필요에 따라서 청소와 교환을 해 주십시오 .
에어호스를 분리한다
Step 2
투명 에어호스 에어조인트 이젝터 유니트
진공레벨을 확인한다
Step 3
각 헤드의 [진공]버튼을 누른다
부압 최대값(밀폐상태 최대값)을 확인
3-18
3
3.1.2 블로우 밸브의 동작확인 ( 각 헤드별 )
이젝터 유니트의 각 이젝터의 블로우 레벨을 확인하고 , 상태를 판단합니다 .
1
블로우 에어가 정상적으로 배기되는지
확인합니다 .

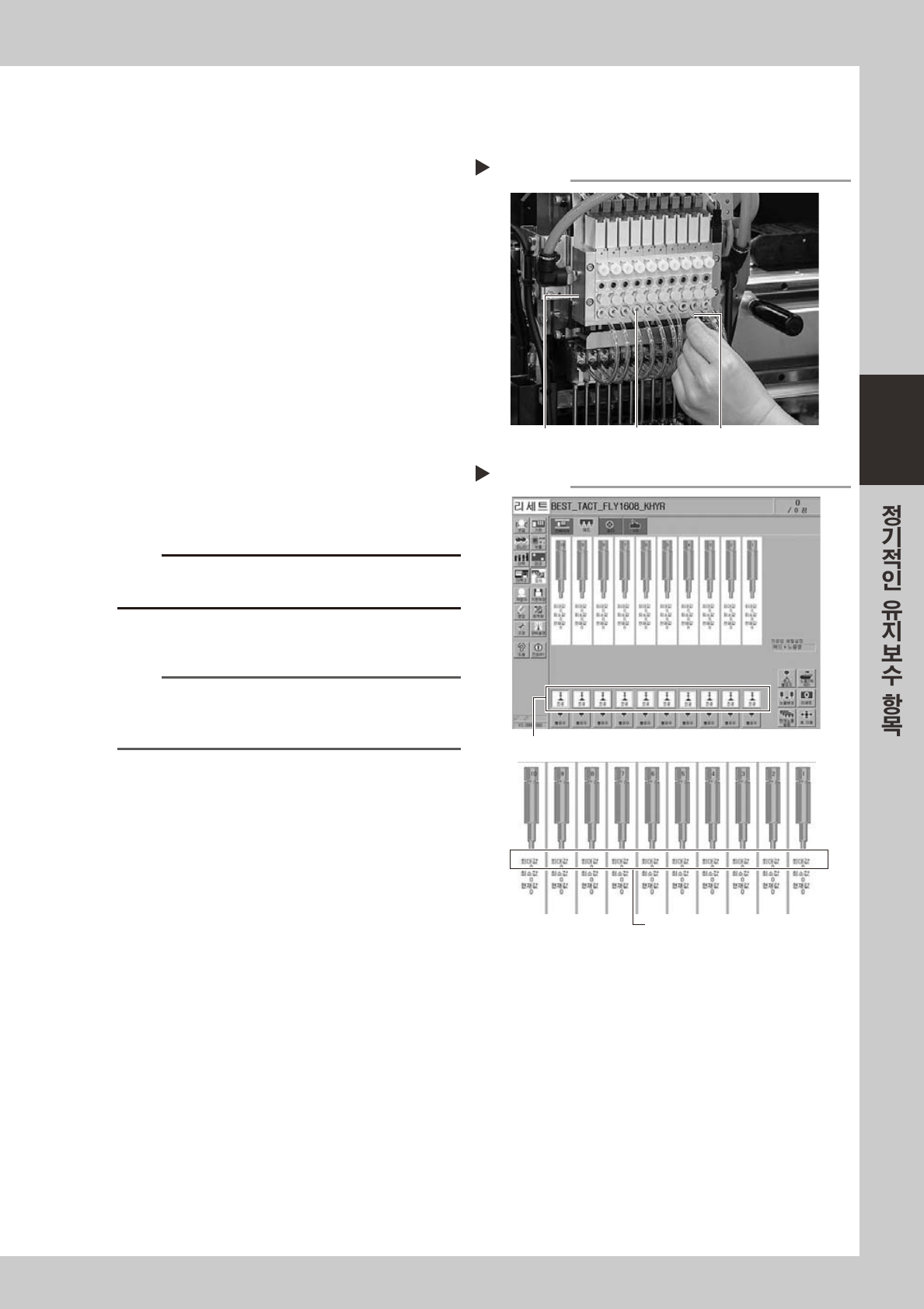

이젝터유니트하단의조인트부에서블로우에어
가균등하게배기되는지확인합니다 .
「장치」-「헤드」탭을선택하고 ,각헤드의[ 블
로우 ]버튼을눌러주십시오 .
58306-L5-00
3.1.3 청소용 블로우 밸브의 동작확인 ( 연동 )
스플라인 샤프트의 청소 블로우 기능이 정상적으로 기능하는지 확인합니다 .
1
각 헤드의 [ 블로우 ] 버튼을 누릅니다 .
「장치」-「헤드」탭을선택하고 ,각헤드의[ 블
로우 ] 버튼을눌러주십시오 .
c
주의
배기블로우에어가얼굴에맞닿을경우가있으므로 ,반드시
보호안경을껴주십시오 .
2
모든 헤드의 노즐을 탈착시킵니다 .
c
주의
청소블로우는강한에어가배출됩니다 .청소블로우를실행
할경우에는 ,반드시세팅되어있는노즐을모두탈착시킨후
에실행해주십시오 .노즐을세팅한채청소블로우를실행하
면 ,헤드로부터노즐이빠져서파손되거나분실할경우가있
습니다 .
3
[ 청소 블로우 ] 버튼을 눌러서 블로우
에어를 확인합니다 .
「장치」-「헤드」탭화면의오른쪽아래의[ 청소
블로우 ]버튼을눌러서 ,모든헤드의청소블로우
시의블로우에어를확인해주십시오 .
58307-L5-0 0
블로우 에어의 배기확인
Step 1
각 헤드의 [블로우]버튼을 누른다
블로우 에어의 확인
Step 1-3
각 헤드의 [블로우]버튼을 누른다
3-19
3
3.2 스플라인 샤프트내의 청소
•
급유
스플라인 샤프트의 에어 경로내에 이물질이 부착되거나 , 오염물질이 부착되어 흡장착 에러발생의 원인이 되
는 경우가 있습니다 . 공급에어의 상태와 가동시간에도 따르지만 , 통상 3 개월 간격으로 스플라인 샤프트 안
을 청소해 주십시오 .
c
주의
스플라인샤프트의작동이불안정하거나 ,이상한소리가발생할경우에는판매대리점또는야마하로연락해주십시오 .자체적인
분해청소는보장해드릴수없습니다 .
3.2.1 스플라인 샤프트내의 세척
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상정
지상태로해주십시오 .
2
헤드를 작업하기 쉬운 위치로 이동시킵
니다 .
n
요점
스캔카메라를 더럽히지 않도록 좌우 어느 한쪽으로 퇴피시
켜 주십시오 .
3
모든 헤드의 노즐을 탈착시킵니다 .
손으로노즐을빼주십시오 .
4
에어호스를 분리합니다 .
각헤드의스플라인샤프트상단에끼워져있는
에어호스를빼주십시오 .

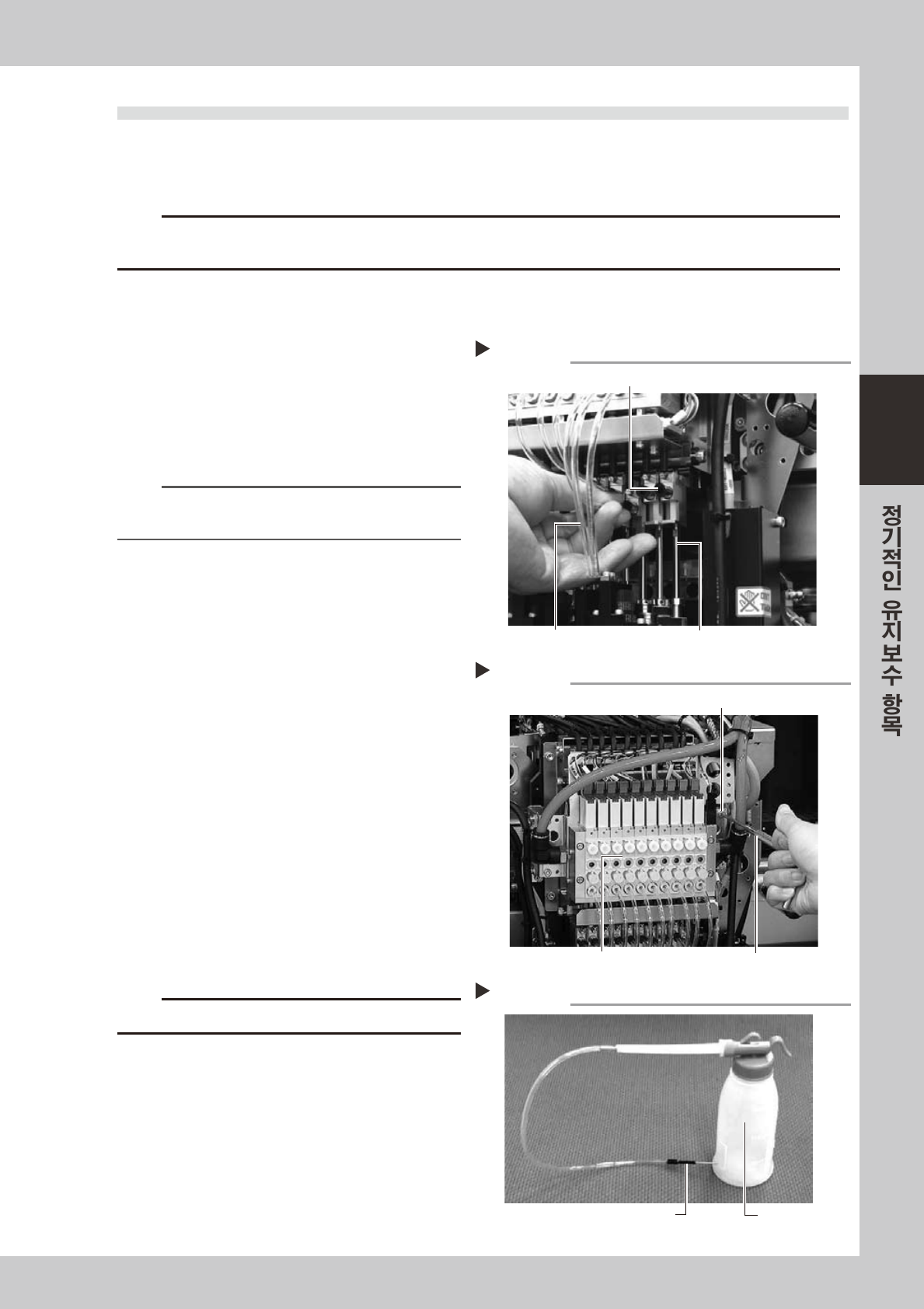

57323-L5-00
5
이젝터유니트 스테이를 분리합니다 .
육각렌치또는T 형렌치로이젝터유니트스테이를
고정하고있는볼트 (4 개 ) 를분리해주십시오 .
57324-L5-00
6
클리닝 키트 (KHN-M8860-00X) 를
준비합니다 .
1. 클리닝키트의용기에IPA( 이소프로필알코
올 ) 를넣습니다 .
2. 작업위치의바로아래에헝겊을깔아놓습니
다.
57325-L5-00
c
주의
IPA( 이소프로필알코올 )이외의용액은사용하지마십시오 .
에어호스의 분리
Step 4
에어호스
스플라인 샤프트의 에어조인트
스플라인 샤프트
이젝터유니트 스테이의 분리
Step 5
육각렌치 또는 T형 렌치
이젝터유니트 스테이
이젝터밸브
클리닝 키트
Step 6
펌프
노즐
