3-30 3 4 . 4 노 즐 스테이션 센서의 상태확인 ( 1 년 ) - -- 옵 션 노즐스 테 이션 을 장착하고 있 는 장비의 노즐 스테 이션 센서 의 상태를 확인합니 다 . c 주의 노 즐스테 이션 센 서 로 노즐검 출을 정상적 으 로 할 수 없 는 경우는 , 노 즐체 인지 의 에러 와 노즐검 출 에러 에 의해 운전 을 계 속할 수 없 는 경 우가 있 습니 다 . e 1 비상 정지 버튼 …
3-29
3

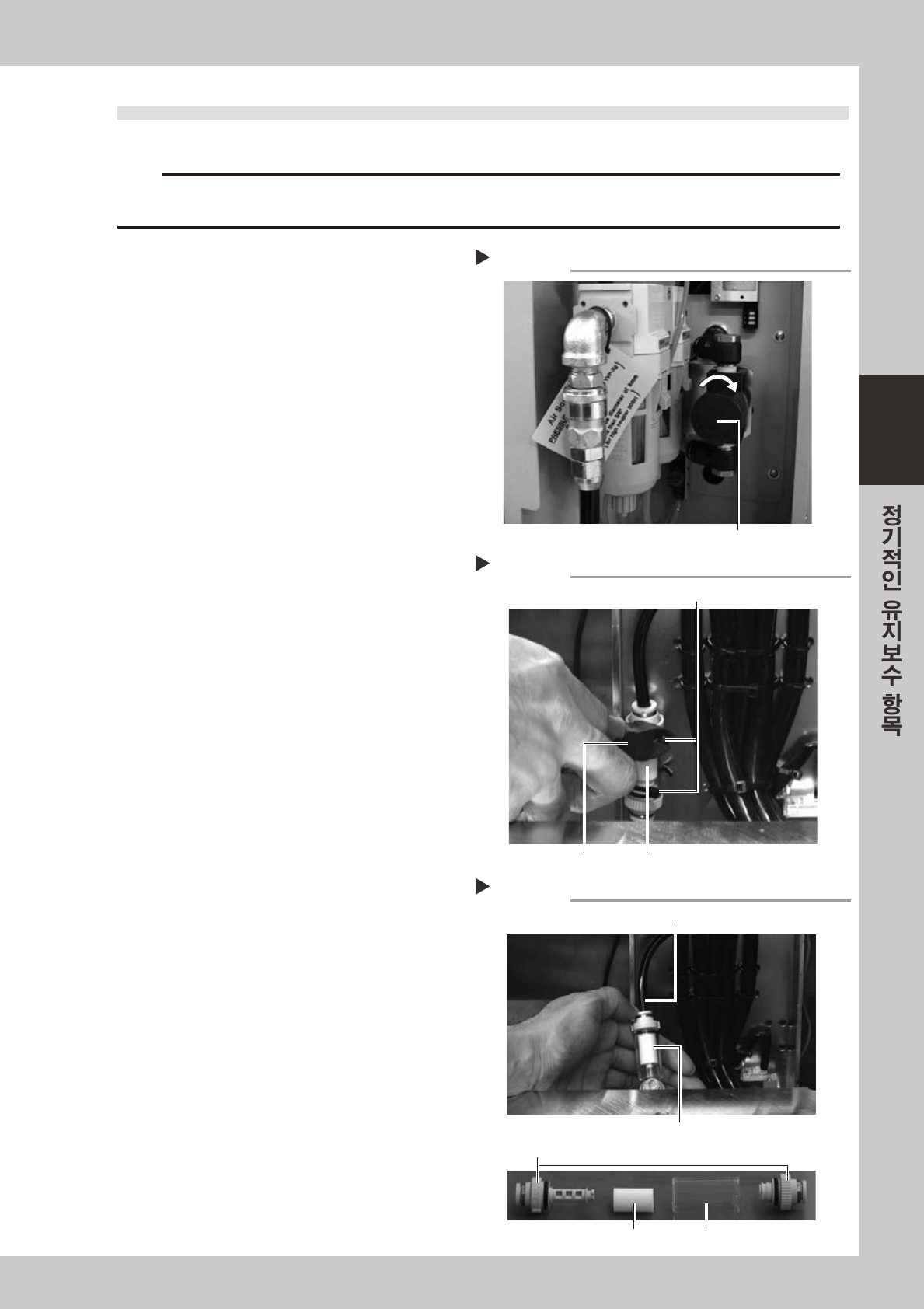

4.3 블로우 스테이션 필터의 청소와 교환 (1 년 )
블로우 스테이션 필터의 청소방법과 교환방법을 설명합니다 .
c
주의
블로우스테이션의본체에관한문제가발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장
해드릴수없습니다 .
1
장비의 공급에어와 전원을 차단합니다 .
1. 소프트웨어를종료하고장비의전원스위치를
꺼주십시오 .
2. 장비좌측하단판넬안의「에어공급 / 배출」밸
브를우측으로돌려서에어공급을차단해주
십시오 .
57338-L5-00
2
필터주위의 결속 밴드를 잘라냅니다 .
블로우스테이션의스탠드안쪽의필터유니트를
고정하고있는결속밴드를니퍼로절단합니다 .
57339-L5-0 0
3
에어호스의 한쪽을 뽑아서 필터를 꺼냅
니다 .
1. 인라인필터유니트의한쪽에어호스를뺍니다.
2. 필터양쪽의필터조인트캡을90 도돌려서분
리합니다 .
3. 투명케이스를빼고필터를꺼냅니다 .
57340-L5- 00
4
필터를 청소합니다 .
분리한필터의안쪽과바깥쪽에서에어건으로에
어블로우하여주십시오 .오염이심할경우는새
것으로교환해주십시오 .
공급에어를 차단한다
Step 1
에어공급/배출밸브
결속 밴드를 자른다
Step 2
결속 밴드
니퍼 인라인 필터유니트
필터를 꺼낸다
Step 3
에어호스
필터 필터 투명케이스
인라인 필터유니트
필터조인트 캡
3-30
3

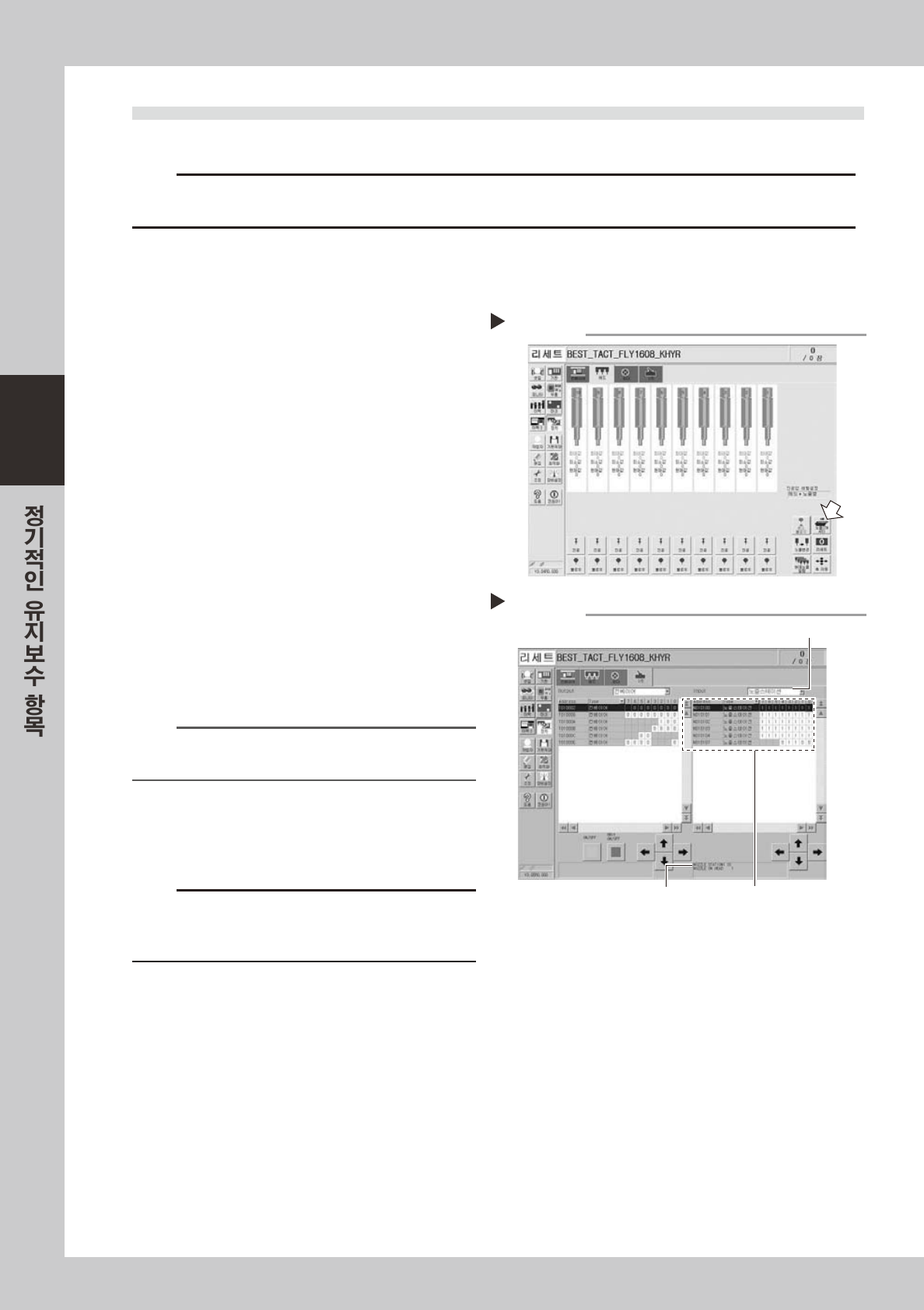

4.4 노즐스테이션 센서의 상태확인 (1 년 )--- 옵션
노즐스테이션을 장착하고 있는 장비의 노즐스테이션 센서의 상태를 확인합니다 .
c
주의
노즐스테이션 센서로 노즐검출을 정상적으로 할 수 없는 경우는 , 노즐체인지의 에러와 노즐검출 에러에 의해 운전을 계속할 수 없
는 경우가 있습니다 .
e
1
비상정지 버튼을 누릅니다 .
작업을 안전하게 하기위해 , 반드시 장비를 비상정
지 상태로 해 주십시오 .
2
노즐스테이션의 셔터를 엽니다 .
1. [ 장치 ] - 「헤드」탭을 선택합니다 .
2. [ 노즐 STN 셔터 ] 버튼을 눌러서 노즐스테이션
의 셔터를 열어 주십시오 .
5830 9 -L 5 -00
3
노즐검출 상태를 확인합니다 .
노즐스테이션 센서로 , 노즐의 유무를 확인합니다 .
1. [ 장치 ] - 「I/O」탭을 선택합니다 .
2. 「Input」쪽의 풀다운 리스트에서 [ 노즐스테
이션 ] 을 선택합니다 .
3. 화면을 보면서 노즐스테이션의 노즐을 탈장착
해서 , 센서가 정상적으로 작동하는지 확인하
여 주십시오 .
노즐스테이션으로부터 노즐을 빼면 , "1", 노즐
스테이션에 노즐이 세팅되어 있으면 , "0" 으로
표시됩니다 .
58310 -L5 - 0 0
n
요점
「Input」화면의 하단에 , 노즐을 탈장착하고 있는 스테이션
의 No. 가 표시됩니다 .
4
노즐스테이션의 셔터를 닫습니다 .
[ 노즐 STN 셔터 ] 버튼을 눌러서 노즐스테이션의
셔터를 닫아 주십시오 .
c
주의
노즐스테이션 센서의 검출상태가 안정치 못하거나 , 검출할
수 없는 경우에는 판매대리점 또는 야마하로 연락해 주십시
오 . 자체적인 분해 청소는 보장해 드릴 수 없습니다 .
셔터를 연다
Step 2
노즐검출센서의 확인
Step 3
노즐스테이션을 선택
노즐스테이션 위치 No.
노즐유무
센서검출 확인
3-31
3

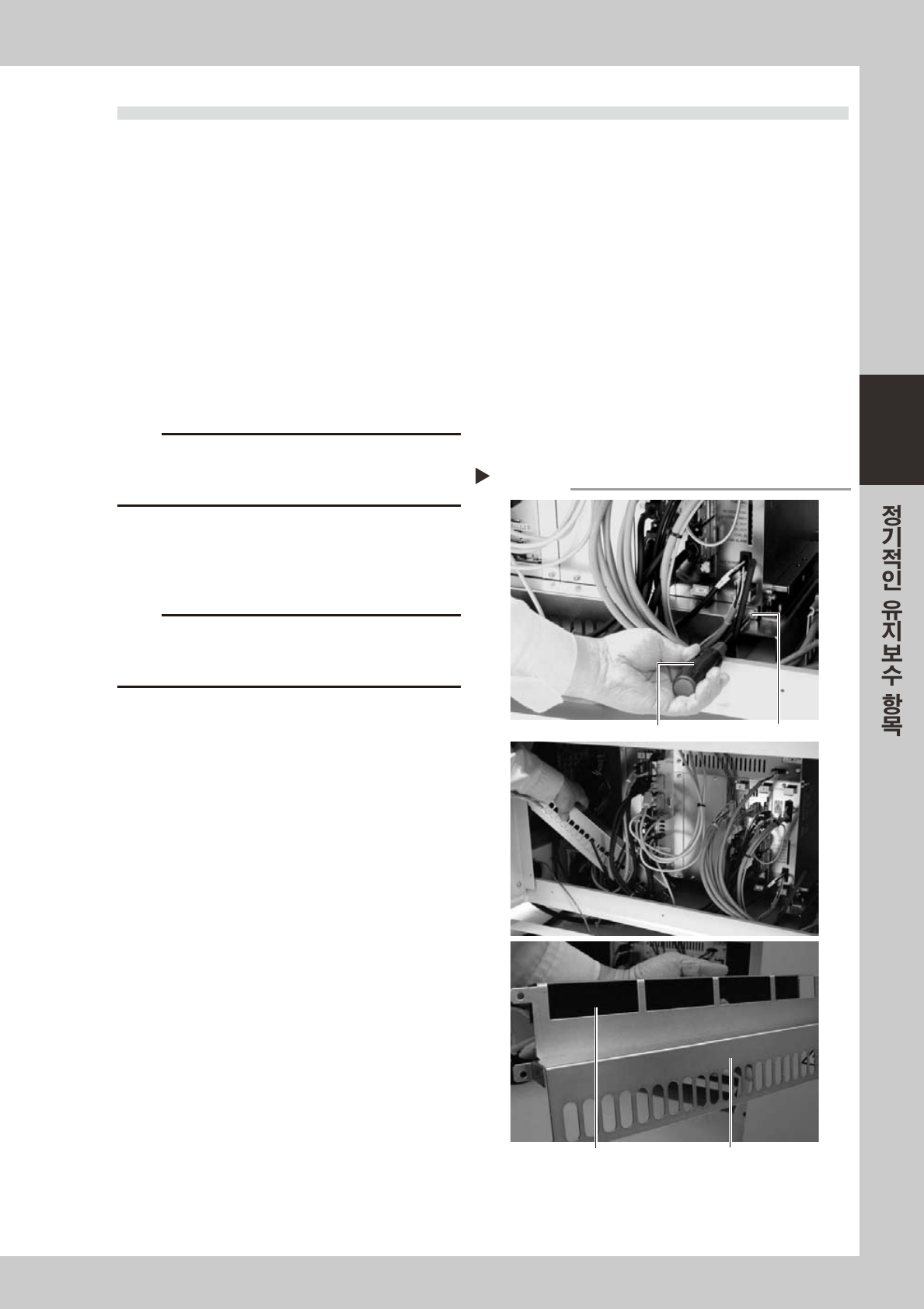

4.5 컨트롤러용 필터 점검
•
청소 (1 년 )
컨트롤러 내부에는 , 기판을 냉각시키기 위해 컨트롤러의 하단에는 팬이 부착되어 있어 , 주전원이 ON 되어
있을 때에는 항상 내부로 에어를 불러 들입니다 . 팬으로 불러들인 에어내의 먼지는 필터로 제거하고 있습니
다 . 먼지가 쌓이면 정상적으로 동작하지 않을 경우가 있으므로 , 정기적으로 필터의 청소를 해 주십시오 .
1
공급에어와 장비의 전원을 차단합니다 .
소프트웨어를종료하고장비의전원스위치를OFF
한후 ,장비좌측하단판넬안의「에어공급 / 배출」
밸브를우측으로돌려서에어공급을차단해주십
시오 .
2
테이프커터 작동부내의 에어개방 콕을
엽니다 .
테이프커터작동부내에모여있는잔류에어를개방
시켜주십시오 .
c
주의
테이프커터용덕트를분리하려면 ,테이프커터작동내부에
모여있는잔류에어를개방시켜서 ,테이프커터의칼날을프리
로할필요가있습니다 .
3
앞쪽 테이프커터 덕트를 분리합니다 .
테이프커터덕트좌우2 개를십자드라이버로분
리해주십시오 .( 십자나사6 개 )
c
주의
테이프커터용덕트를분리하면테이프커터의칼날이노출됩
니다 .칼날에손이닿으면상처를입게되므로칼날부에는
손대지말아주십시오 .
4
컨트롤러 수납부의 전면판넬을 분리합
니다 .
장비정면베이스아래의컨트롤러수납부의전면
판넬을분리하여주십시오 .
5
필터를 분리합니다 .
좌우의나사를십자드라이버로빼내주십시오 .
573 41-L 5- 0 0
6
필터의 청소 또는 교환을 합니다 .
분리한필터는필터스테이에부착되어있으므로 ,
오염상태를확인하고에어블로우등의청소를해
주십시오 .오염이심해서제거되지않을경우는 ,
필터를교환해주십시오 .
7
필터를 원상태로 합니다 .
필터를원위치로되돌리고 ,전면판넬및테이프커
터덕트를부착하여주십시오 .
8
테이프커터 작동부내의 에어개방 콕을
잠급니다 .
9
공급에어와 장비의 전원을 넣습니다
장비의전원스위치를ON 으로하고 ,장비좌측하
단판넬안의「에어공급 / 배출」밸브를좌측으로
돌려서에어공급을해주십시오 .
필터의 분리
Step 5
십자 드라이버
나사 (좌우 각 1개)
필터커버필터
필터스테이에 부착
